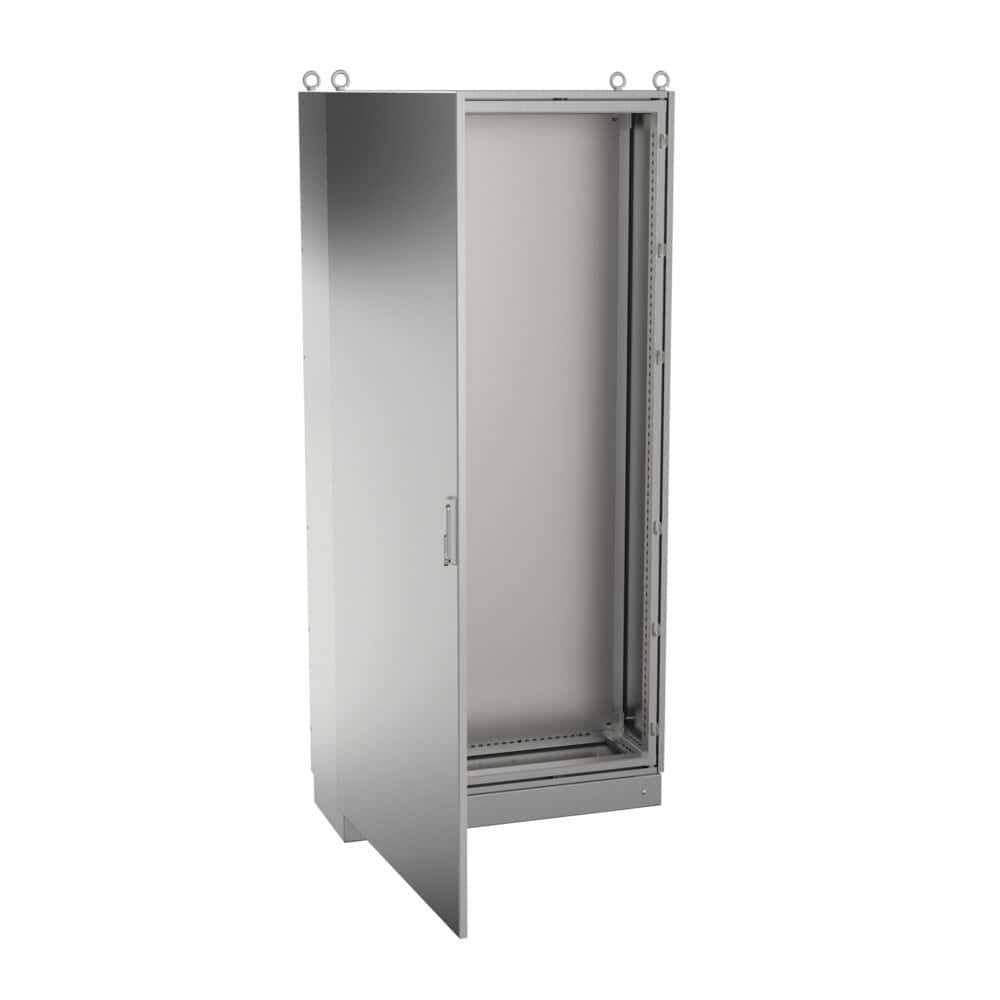

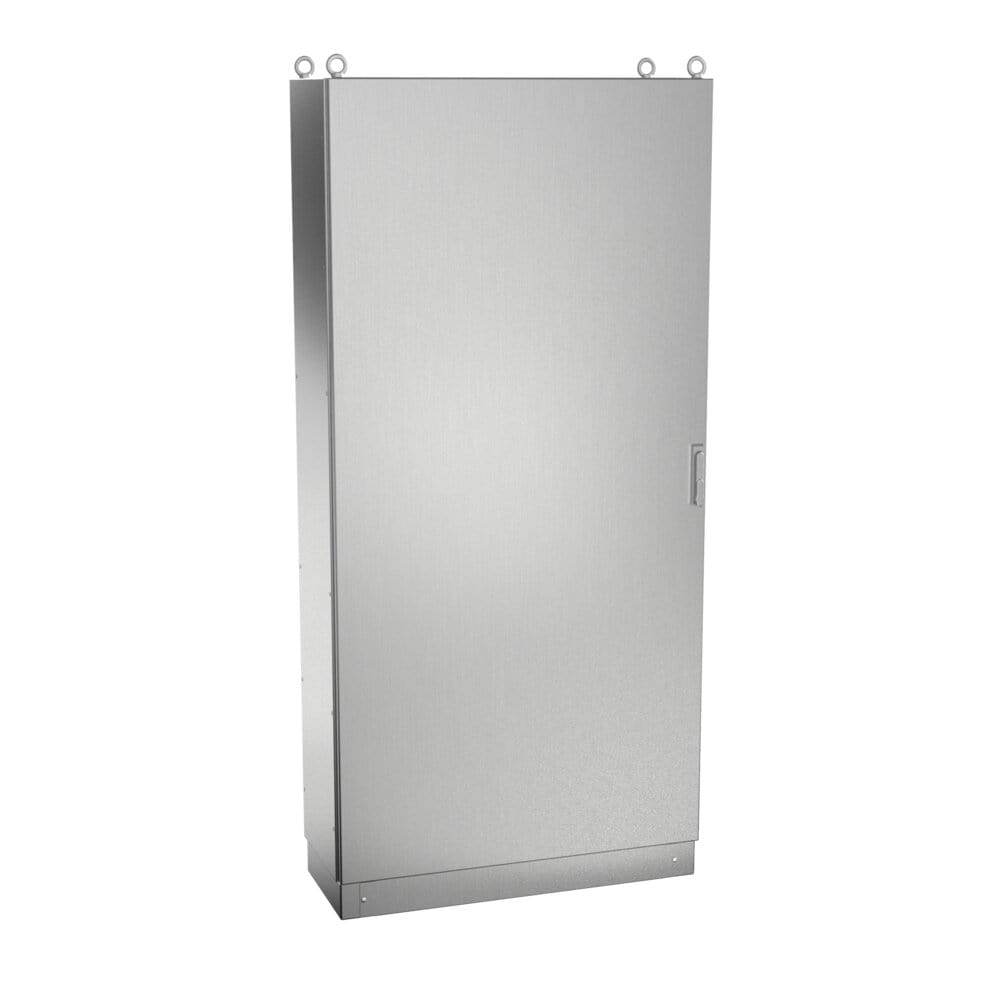

Armoire en acier inoxydable modulaire Série Titan IP6K9K, élégante et résistante à la corrosion, entièrement modulable, souple, pour l’industrie alimentaire, pétro- chimique, pharmaceutique, électrique, qui nécessitent une présence, une hygiène, une étanchéité et une longévité accrue.
Notre système se compose d’un pro l perforé assemblé par soudage en acier inoxydable, ce qui lui donne une plus grande robustesse et la meilleure qualité du marché.
| Dimensions minimales | A=1200-2200mm B=600-1000mm P=400-800mm |
|---|---|
| Dimensions maximales de la double porte | A=2200mm B=1000mm P=800mm |
| Épaisseur du corps | 1.5 mm | 15/10 mm 0.059 " | 16 Gauge |
| Ouverture de la porte | 120 ° |
| Type de porte | Porte aveugle |
| Type d'ouverture | Pivotante avec charnières invisibles |
| Système de fermeture | Poignée pivotante |
| Matériau | AISI 304L/AISI 316L |
| Finition | Satiné |
| Matériau de la plaque | Galvanisé |
| Joint étanche | Polyuréthane |
| Température de fonctionnement | -40°C a +100°C (reducida exposición +160ºC) |
| Tension maximale | 1000 V |
| Matériaux alternatifs | AISI 316L, Galvanisé, Aluminium |
|---|---|
| Finitions alternatives | Peint en RAL 7035 |
| Porte alternative | Porte avec panneau en polycarbonate, Porte avec vitre de sécurité |
| Matériau de la plaque intérieure | Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable |
| Joints alternatifs | silicone (-60 °C à + 180 °C), EMC |
|
RÉFÉRENCES 1 PORTE |
DIMENSIONS (mm) |
|||
|
ACIER INOXYDABLE AISI 304L |
ACIER INOXYDABLE AISI 316L |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
|
MVAF126040 |
MVAF126040316 |
1200 |
600 |
400 |
|
MVAF126060 |
MVAF126060316 |
1200 |
600 |
600 |
|
MVAF126080 |
MVAF126080316 |
1200 |
600 |
800 |
|
MVAF128040 |
MVAF128040316 |
1200 |
800 |
400 |
|
MVAF128060 |
MVAF128060316 |
1200 |
800 |
600 |
|
MVAF128080 |
MVAF128080316 |
1200 |
800 |
800 |
|
MVAF146040 |
MVAF146040316 |
1400 |
600 |
400 |
|
MVAF146060 |
MVAF146060316 |
1400 |
600 |
600 |
|
MVAF146080 |
MVAF146080316 |
1400 |
600 |
800 |
|
MVAF148040 |
MVAF148040316 |
1400 |
800 |
400 |
|
MVAF148060 |
MVAF148060316 |
1400 |
800 |
600 |
|
MVAF148080 |
MVAF148080316 |
1400 |
800 |
800 |
|
MVAF166040 |
MVAF166040316 |
1600 |
600 |
400 |
|
MVAF166060 |
MVAF166060316 |
1600 |
600 |
600 |
|
MVAF166080 |
MVAF166080316 |
1600 |
600 |
800 |
|
MVAF168040 |
MVAF168040316 |
1600 |
800 |
400 |
|
MVAF168060 |
MVAF168060316 |
1600 |
800 |
600 |
|
MVAF168080 |
MVAF168080316 |
1600 |
800 |
800 |
|
MVAF161040 |
MVAF161040316 |
1600 |
1000 |
400 |
|
MVAF161060 |
MVAF161060316 |
1600 |
1000 |
600 |
|
MVAF161080 |
MVAF161080316 |
1600 |
1000 |
800 |
|
MVAF161240 |
MVAF161240316 |
1600 |
1200 |
400 |
|
MVAF161260 |
MVAF161260316 |
1600 |
1200 |
600 |
|
MVAF161280 |
MVAF161280316 |
1600 |
1200 |
800 |
|
MVAF186040 |
MVAF186040316 |
1800 |
600 |
400 |
|
MVAF186050 |
MVAF186050316 |
1800 |
600 |
500 |
|
MVAF186060 |
MVAF186060316 |
1800 |
600 |
600 |
|
MVAF186080 |
MVAF186080316 |
1800 |
600 |
800 |
|
MVAF188040 |
MVAF188040316 |
1800 |
800 |
400 |
|
MVAF188050 |
MVAF188050316 |
1800 |
800 |
500 |
|
MVAF188060 |
MVAF188060316 |
1800 |
800 |
600 |
|
MVAF188080 |
MVAF188080316 |
1800 |
800 |
800 |
|
MVAF181040 |
MVAF181040316 |
1800 |
1000 |
400 |
|
MVAF181050 |
MVAF181050316 |
1800 |
1000 |
500 |
|
MVAF181060 |
MVAF181060316 |
1800 |
1000 |
600 |
|
MVAF181080 |
MVAF181080316 |
1800 |
1000 |
800 |
|
MVAF181240 |
MVAF181240316 |
1800 |
1200 |
400 |
|
MVAF181250 |
MVAF181250316 |
1800 |
1200 |
500 |
|
MVAF181260 |
MVAF181260316 |
1800 |
1200 |
600 |
|
MVAF181280 |
MVAF181280316 |
1800 |
1200 |
800 |
|
MVAF206040 |
MVAF206040316 |
2000 |
600 |
400 |
|
MVAF206050 |
MVAF206050316 |
2000 |
600 |
500 |
|
MVAF206060 |
MVAF206060316 |
2000 |
600 |
600 |
|
MVAF206080 |
MVAF206080316 |
2000 |
600 |
800 |
|
MVAF208040 |
MVAF208040316 |
2000 |
800 |
400 |
|
MVAF208050 |
MVAF208050316 |
2000 |
800 |
500 |
|
MVAF208060 |
MVAF208060316 |
2000 |
800 |
600 |
|
MVAF208080 |
MVAF208080316 |
2000 |
800 |
800 |
|
MVAF208010 |
MVAF208010316 |
2000 |
800 |
1000 |
|
MVAF201040 |
MVAF201040316 |
2000 |
1000 |
400 |
|
MVAF201050 |
MVAF201050316 |
2000 |
1000 |
500 |
|
MVAF201060 |
MVAF201060316 |
2000 |
1000 |
600 |
|
MVAF201080 |
MVAF201080316 |
2000 |
1000 |
800 |
|
MVAF226060 |
MVAF226060316 |
2200 |
600 |
600 |
|
MVAF226080 |
MVAF226080316 |
2200 |
600 |
800 |
|
MVAF228060 |
MVAF228060316 |
2200 |
800 |
600 |
|
MVAF228080 |
MVAF228080316 |
2200 |
800 |
800 |
|
MVAF221060 |
MVAF221060316 |
2200 |
1000 |
600 |
|
MVAF221080 |
MVAF221080316 |
2200 |
1000 |
800 |
|
RÉFÉRENCES 2 PORTES |
DIMENSIONS (mm) |
|||
|
ACIER INOXYDABLE AISI 304L |
ACIER INOXYDABLE AISI 316L |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
|
MVAF181050/2 |
MVAF181050/2316 |
1800 |
1000 |
500 |
|
MVAF181060/2 |
MVAF181060/2316 |
1800 |
1000 |
600 |
|
MVAF201040/2 |
MVAF201040/2316 |
2000 |
1000 |
400 |
|
MVAF201050/2 |
MVAF201050/2316 |
2000 |
1000 |
500 |
|
MVAF201240/2 |
MVAF201240/2316 |
2000 |
1200 |
400 |
|
MVAF201250/2 |
MVAF201250/2316 |
2000 |
1200 |
500 |
|
MVAF201260/2 |
MVAF201260/2316 |
2000 |
1200 |
600 |
|
MVAF201280/2 |
MVAF201280/2316 |
2000 |
1200 |
800 |
|
MVAF221260/2 |
MVAF221260/2316 |
2200 |
1200 |
600 |
|
MVAF221280/2 |
MVAF221280/2316 |
2200 |
1200 |
800 |
|
MVAF221080/2 |
MVAF221080/2316 |
2200 |
1000 |
800 |

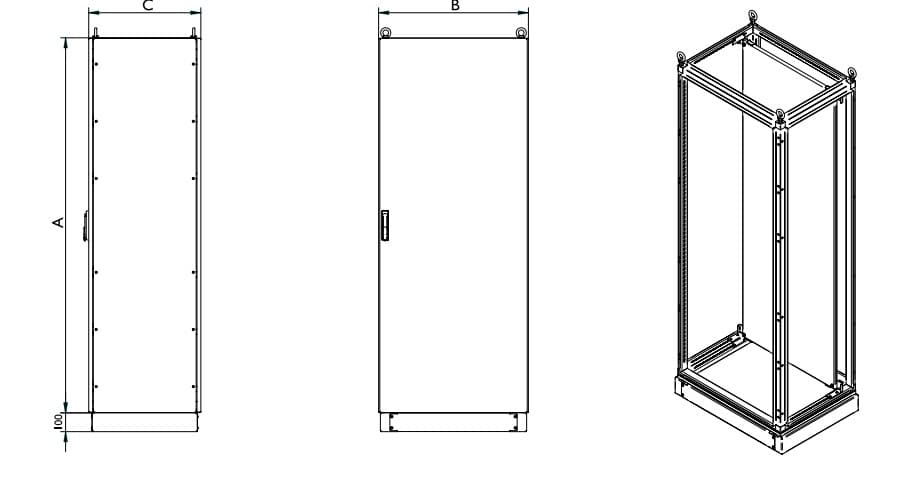

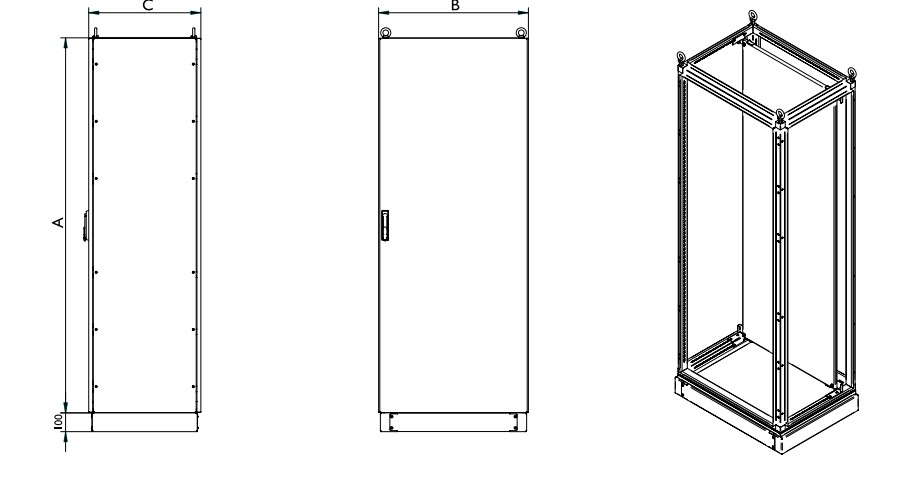

Croquis:
