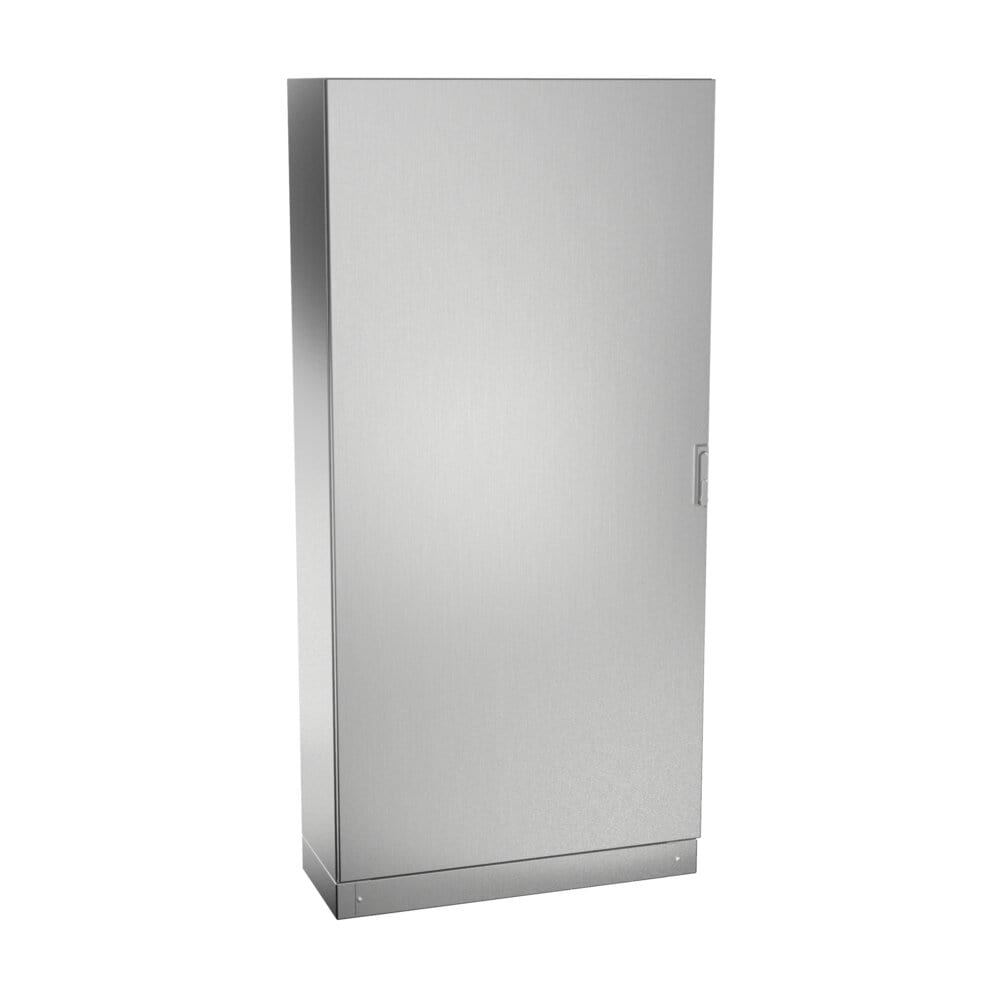

Armario eléctrico compacto IP69K

SERIE TRIBECA IP69K

Armario eléctrico Serie Tribeca IP69K compacto tiene un diseño mejorado y robusto de fácil apertura mediante maneta giratoria y con cuatro puntos de enclavamiento. Dispone de suavidad en la apertura, facilidad de colocación sobre el propio suelo, flexibilidad y amplitud de trabajo máxima para sus montajes. Su diseño único esta realizado en acero inoxidable AISI 304L pulido de vanguardia y está disponible en una o dos puertas batientes 120° fácilmente desmontables. Recomendamos zócalo pasacables.

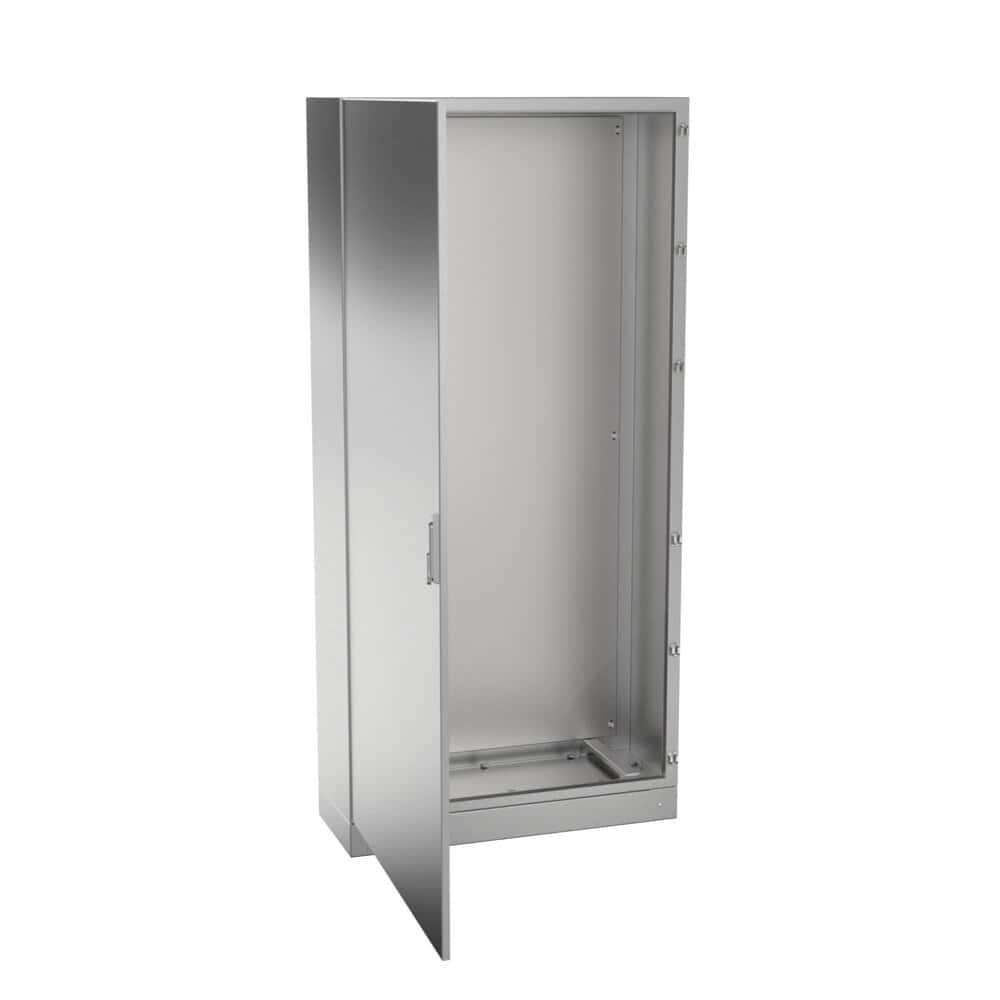

Detalle de la apertura batiente del armario eléctrico Tribeca con giro de 120 grados

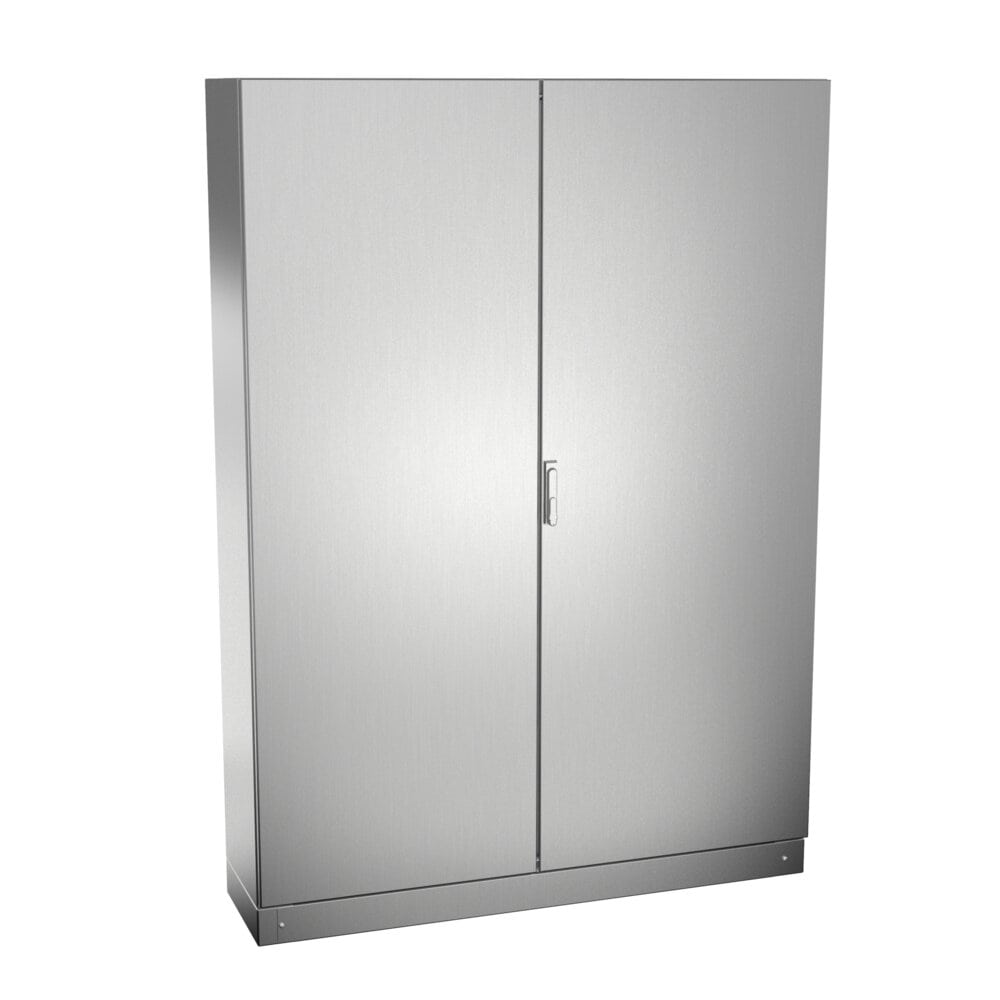

Armario eléctrico compacto Tribeca IP6K9K con dos puertas batientes en acero inoxidable

DATOS TÉCNICOS

Medidas Mínimas	A=1650-2000mm B=600-1000mm P=400-500mm
Medidas Máximas Puerta Doble	A=2000mm B=1600mm P=500mm
Medidas Mínimas Placa	A=1520-1870mm
Medidas Mínimas Placa	B=470-1470mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria con 4 puntos de enclavamiento
Profundidad Útil	375 - 475 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	EMC, silicona (-60 ºC a + 180 ºC)
Area Mecanizable	Puerta: 1520x470 - 1810x605, Lateral: 1640x365 - 1990x465

Zócalos, cáncamos y patas metálicas

En acero inoxidable AISI 316L EN 14404

Versión EMC según norma CEE 2014/30/UE de compatibilidad electromagnética

Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda

Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto

Con canal vierteaguas que evita el contacto de líquidos con la junta de poliuretano y bisagras ocultas

100% inoxidable, desde la maneta hasta el sistema de apertura

Apertura de la puerta a 120°. Apertura estándar hacia la izquierda, especificar si se desea a la derecha

El cuadro eléctrico viene de serie con cierre de palanca con cuatro puntos de enclavamiento y bisagras ocultas fabricadas en acero inoxidable

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros y canales formas, tanto en la puerta como en la envolvente

Carga máxima repartida 600 kg

Especialmente diseñado para la colocación de automatismos, controles de máquinas, contadores, y donde sea necesario una presencia, calidad y durabilidad superior.

Cuadro eléctrico homologado para la industria alimentaria, química, farmacéutica, centros de transformación, telecomunicaciones y en exteriores dada sus ventajas de durabilidad y resistencia

IP66 (IP55 en dos puertas y hasta IP66 a petición) según Norma IEC 60529

ISO 20653 - IP6K9K

Grado de resistencia contra impacto IK10 según Norma IEC 62262

Construidos bajo Directiva CE de baja tensión 2014/35/UE

Cumple normativa de industria alimentaria, materiales en contacto con alimentos (CE 1935/2004) y normativa RoHs

Certificado UL Nema 4x, 12, 3r, 1. Nº File E342220

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta silicona: desde -30°C a +180°C (reducida exposición hasta +350°C)

REFERENCIAS 1 PUERTA		DIMENSIONES (mm)
PUERTA CIEGA (x)	PUERTA POLICARBONATO (no IP69K)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	ÁREA MECANIZABLE		MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
PUERTA CIEGA (x)	PUERTA POLICARBONATO (no IP69K)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	PUERTA	LATERAL	MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
MVAC146040	MVACT146040	1400	600	400	1290×490	375	1324×474	1340×355	1270×470	64,00	0,42
MVAC148040	MVACT148040	1400	800	400	1290×690	375	1324×674	1340×355	1270×670	72,00	0,56
MVAC166040	MVACT166040	1600	600	400	1490×490	375	1524×474	1540×355	1470×470	75,00	0,48
MVAC168040	MVACT168040	1600	800	400	1490×690	375	1524×674	1540×355	1470×670	85,00	0,64
MVAC186040	MVACT186040	1800	600	400	1690×490	375	1724×474	1740×355	1670×470	86,00	0,54
MVAC188040	MVACT188040	1800	800	400	1690×690	375	1724×674	1740×355	1670×670	97,00	0,72
MVAC181040	MVACT181040	1800	1000	400	1690×890	375	1724×874	1740×355	1670×870	110,00	0,90
MVAC206040	MVACT206040	2000	600	400	1890×490	375	1924×474	1940×355	1870×470	95,00	0,60
MVAC208040	MVACT208040	2000	800	400	1890×690	375	1924×674	1940×355	1870×670	108,00	0,80
MVAC201040	MVACT201040	2000	1000	400	1890×890	375	1924×874	1940×355	1870×870	122,00	1,00
MVAC208050	MVACT208050	2000	800	500	1890×690	475	1924×674	1940×455	1870×670	115,00	1,00
MVAC201050	MVACT201050	2000	1000	500	1890×890	475	1924×874	1940×455	1870×870	130,00	1,25
Versión: Normativa UL Nema 4x, 12, 3r y 1	Añadir "UL" a la referencia. Ej: "MVAC146040UL"
Versión: IP67	Añadir "/67" a la referencia. Ej: "MVAC146040/67"
Versión: IP69K	Añadir "/69" a la referencia. Ej: "MVAC146040/69"

* Diseño Tribeca Compacto Separación placa fondo 20mm

REFERENCIAS 1 PUERTA		DIMENSIONES (mm)
PUERTA CIEGA (x)	PUERTA POLICARBONATO (no IP69K)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	ÁREA MECANIZABLE		MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
PUERTA CIEGA (x)	PUERTA POLICARBONATO (no IP69K)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	PUERTA	LATERAL	MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
MVAC146040	MVACT146040	1400	600	400	1290×490	375	1324×474	1340×355	1270×470	64,00	0,42
MVAC148040	MVACT148040	1400	800	400	1290×690	375	1324×674	1340×355	1270×670	72,00	0,56
MVAC166040	MVACT166040	1600	600	400	1490×490	375	1524×474	1540×355	1470×470	75,00	0,48
MVAC168040	MVACT168040	1600	800	400	1490×690	375	1524×674	1540×355	1470×670	85,00	0,64
MVAC186040	MVACT186040	1800	600	400	1690×490	375	1724×474	1740×355	1670×470	86,00	0,54
MVAC188040	MVACT188040	1800	800	400	1690×690	375	1724×674	1740×355	1670×670	97,00	0,72
MVAC181040	MVACT181040	1800	1000	400	1690×890	375	1724×874	1740×355	1670×870	110,00	0,90
MVAC206040	MVACT206040	2000	600	400	1890×490	375	1924×474	1940×355	1870×470	95,00	0,60
MVAC208040	MVACT208040	2000	800	400	1890×690	375	1924×674	1940×355	1870×670	108,00	0,80
MVAC201040	MVACT201040	2000	1000	400	1890×890	375	1924×874	1940×355	1870×870	122,00	1,00
MVAC208050	MVACT208050	2000	800	500	1890×690	475	1924×674	1940×455	1870×670	115,00	1,00
MVAC201050	MVACT201050	2000	1000	500	1890×890	475	1924×874	1940×455	1870×870	130,00	1,25
Versión: Normativa UL Nema 4x, 12, 3r y 1	Añadir "UL" a la referencia. Ej: "MVAC146040UL"
Versión: IP67	Añadir "/67" a la referencia. Ej: "MVAC146040/67"
Versión: IP69K	Añadir "/69" a la referencia. Ej: "MVAC146040/69"

* Diseño Tribeca Compacto Separación placa fondo 20mm

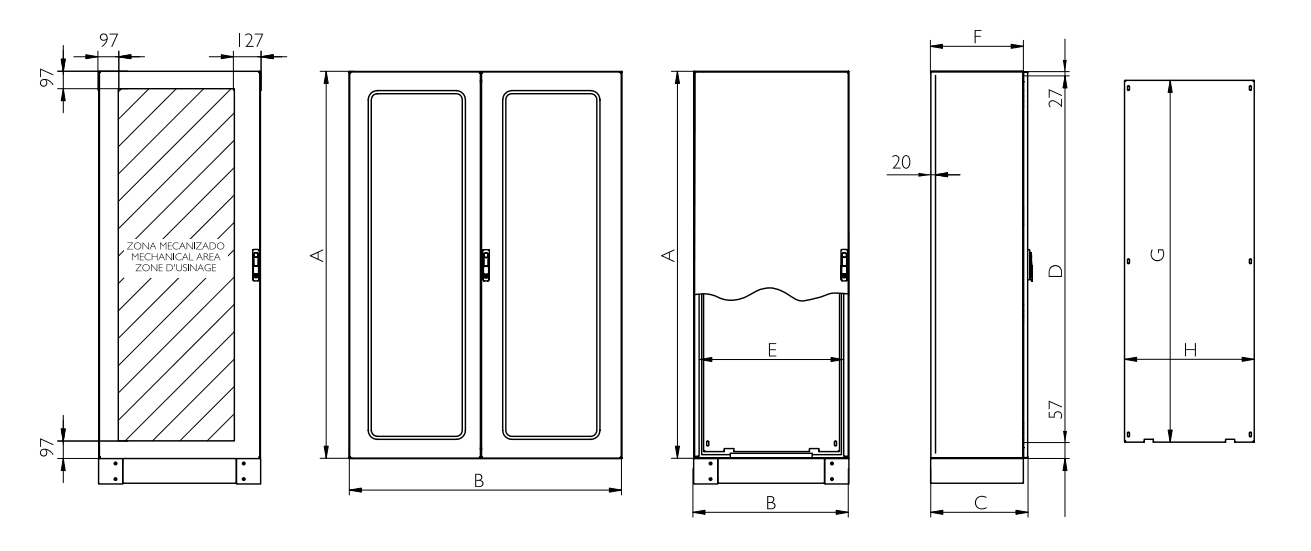

Croquis:

📄 Certificación armario eléctrico compacto ip69k

Accesorios:

Prensaestopas métrica poliamida IP68

Prensaestopas PG poliamida IP68

Prensaestopas métrica acero inoxidable AISI316L

Prensaestopas métrica acero inoxidable IP68

Prensaestopas métrica latón niquelado IP68

Prensaestopas métrico hygienic
