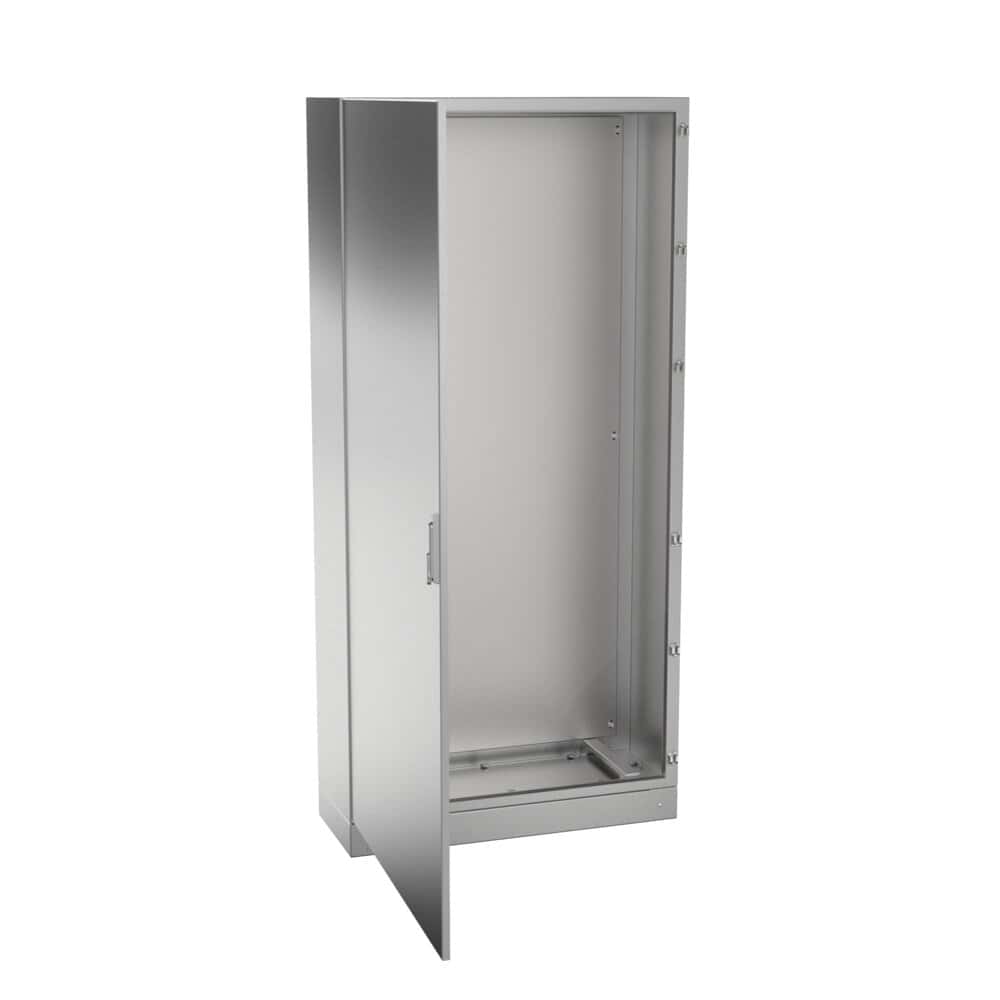

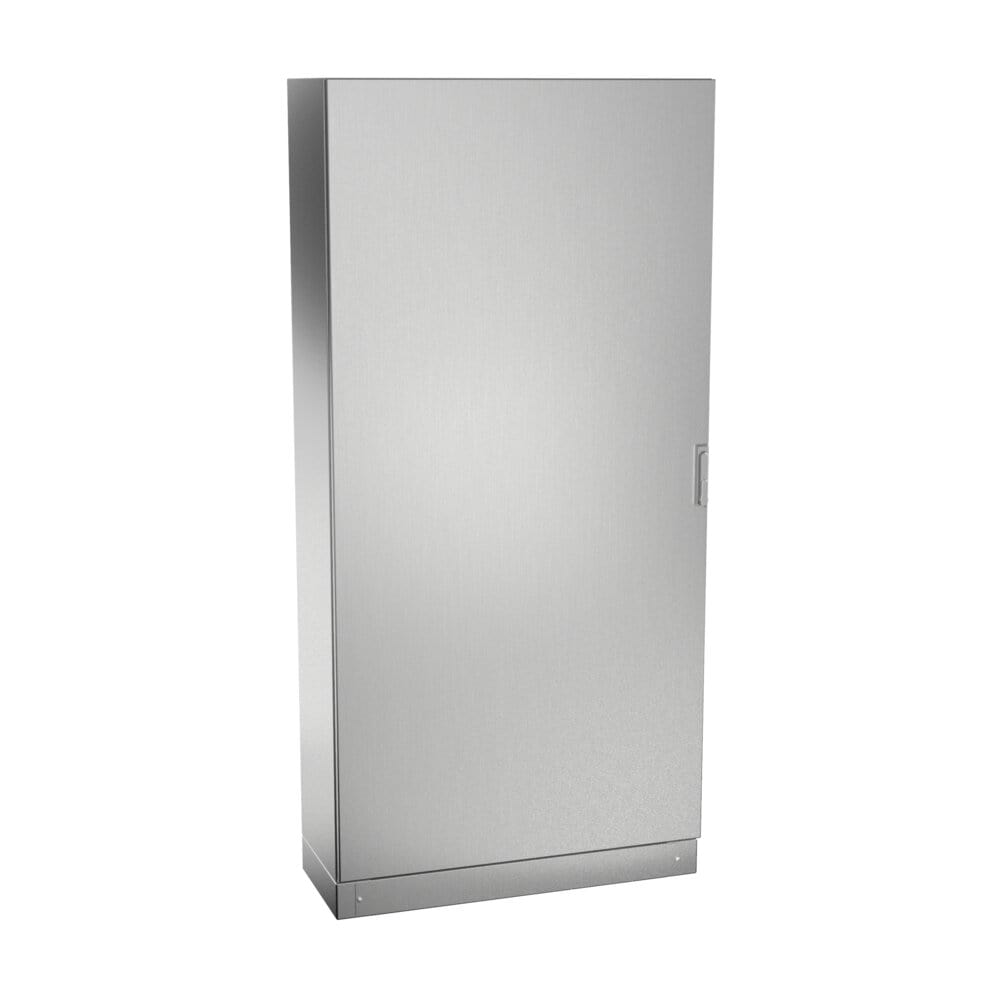

Armoire électrique compact Série Tribeca IP6K9K au un design amélioré, robuste, d´ouverture facile en tournant la poignée avec quatre points de verrouillage, sans à-coup, facilité de montage à même le sol, souplesse et aisance de travail pour les montages électriques, un design unique en acier inoxydable AISI 304L finition polie.

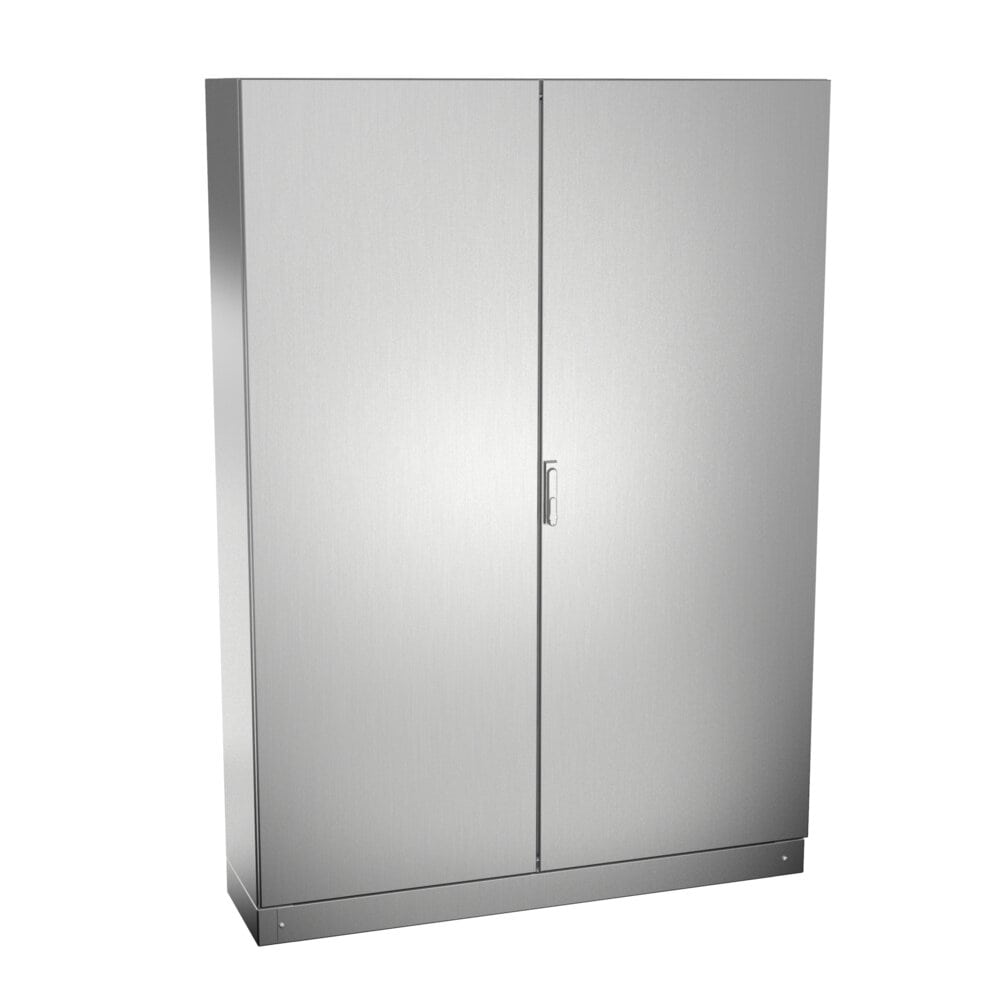

Disponible en une ou deux portes pivotantes 120° facilement démontables.
Nous vous recommandons un socle passe-câbles.
| Dimensions minimales | A=1650-2000mm B=600-1000mm P=400-500mm |
|---|---|
| Dimensions maximales de la double porte | A=2000mm B=1600mm P=500mm |
| Dimensions minimales de la plaque | A=1520-1870mm |
| Dimensions minimales de la plaque | B=470-1470mm |
| Épaisseur du corps | 1.5 mm | 15/10 mm 0.059 " | 16 Gauge |
| Ouverture de la porte | 120 ° |
| Type de porte | Porte aveugle |
| Type d'ouverture | Pivotante avec charnières invisibles |
| Système de fermeture | Poignée pivotante avec 4 points de verrouillage |
| Profondeur utile | 375 - 475 mm |
| Matériau | AISI 304L/AISI 316L |
| Finition | Satiné |
| Matériau de la plaque | Galvanisé |
| Joint étanche | Polyuréthane |
| Température de fonctionnement | -40°C a +100°C (reducida exposición +160ºC) |
| Tension maximale | 1000 V |
| Matériaux alternatifs | AISI 316L, Galvanisé, Aluminium |
|---|---|
| Finitions alternatives | Peint en RAL 7035 |
| Porte alternative | Porte avec panneau en polycarbonate, Porte avec vitre de sécurité |
| Matériau de la plaque intérieure | Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable |
| Joints alternatifs | EMC, silicone (-60 °C à + 180 °C) |
| Zone usinable | Puerta: 1520x470 - 1810x605, Lateral: 1640x365 - 1990x465 |
|
RÉFÉRENCES 1 PORTE |
DIMENSIONS (mm) |
||||||||||
|
PORTE PLEINE (x) |
PORTE POLYCARBONATE (non IP69K) |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
OUVERTURE D'ACCÈS -GxH- |
PROFONDEUR UTILE -D- |
ZONE USINABLE |
DIMENSIONS PLAQUE -ExF- |
POIDS (Kg) |
VOLUME (m³) |
|
|
PORTE |
LATÉRAL |
||||||||||
|
MVAC146040 |
MVACT146040 |
1400 |
600 |
400 |
1290×490 |
375 |
1324×474 |
1340×355 |
1270×470 |
64,00 |
0,42 |
|
MVAC148040 |
MVACT148040 |
1400 |
800 |
400 |
1290×690 |
375 |
1324×674 |
1340×355 |
1270×670 |
72,00 |
0,56 |
|
MVAC166040 |
MVACT166040 |
1600 |
600 |
400 |
1490×490 |
375 |
1524×474 |
1540×355 |
1470×470 |
75,00 |
0,48 |
|
MVAC168040 |
MVACT168040 |
1600 |
800 |
400 |
1490×690 |
375 |
1524×674 |
1540×355 |
1470×670 |
85,00 |
0,64 |
|
MVAC186040 |
MVACT186040 |
1800 |
600 |
400 |
1690×490 |
375 |
1724×474 |
1740×355 |
1670×470 |
86,00 |
0,54 |
|
MVAC188040 |
MVACT188040 |
1800 |
800 |
400 |
1690×690 |
375 |
1724×674 |
1740×355 |
1670×670 |
97,00 |
0,72 |
|
MVAC181040 |
MVACT181040 |
1800 |
1000 |
400 |
1690×890 |
375 |
1724×874 |
1740×355 |
1670×870 |
110,00 |
0,90 |
|
MVAC206040 |
MVACT206040 |
2000 |
600 |
400 |
1890×490 |
375 |
1924×474 |
1940×355 |
1870×470 |
95,00 |
0,60 |
|
MVAC208040 |
MVACT208040 |
2000 |
800 |
400 |
1890×690 |
375 |
1924×674 |
1940×355 |
1870×670 |
108,00 |
0,80 |
|
MVAC201040 |
MVACT201040 |
2000 |
1000 |
400 |
1890×890 |
375 |
1924×874 |
1940×355 |
1870×870 |
122,00 |
1,00 |
|
MVAC208050 |
MVACT208050 |
2000 |
800 |
500 |
1890×690 |
475 |
1924×674 |
1940×455 |
1870×670 |
115,00 |
1,00 |
|
MVAC201050 |
MVACT201050 |
2000 |
1000 |
500 |
1890×890 |
475 |
1924×874 |
1940×455 |
1870×870 |
130,00 |
1,25 |
* Design Tribeca Compact Séparation plaque de fond 20mm
|
RÉFÉRENCES 1 PORTE |
DIMENSIONS (mm) |
||||||||||
|
PORTE PLEINE (x) |
PORTE POLYCARBONATE (non IP69K) |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
OUVERTURE D'ACCÈS -GxH- |
PROFONDEUR UTILE -D- |
ZONE USINABLE |
DIMENSIONS PLAQUE -ExF- |
POIDS (Kg) |
VOLUME (m³) |
|
|
PORTE |
LATÉRAL |
||||||||||
|
MVAC146040 |
MVACT146040 |
1400 |
600 |
400 |
1290×490 |
375 |
1324×474 |
1340×355 |
1270×470 |
64,00 |
0,42 |
|
MVAC148040 |
MVACT148040 |
1400 |
800 |
400 |
1290×690 |
375 |
1324×674 |
1340×355 |
1270×670 |
72,00 |
0,56 |
|
MVAC166040 |
MVACT166040 |
1600 |
600 |
400 |
1490×490 |
375 |
1524×474 |
1540×355 |
1470×470 |
75,00 |
0,48 |
|
MVAC168040 |
MVACT168040 |
1600 |
800 |
400 |
1490×690 |
375 |
1524×674 |
1540×355 |
1470×670 |
85,00 |
0,64 |
|
MVAC186040 |
MVACT186040 |
1800 |
600 |
400 |
1690×490 |
375 |
1724×474 |
1740×355 |
1670×470 |
86,00 |
0,54 |
|
MVAC188040 |
MVACT188040 |
1800 |
800 |
400 |
1690×690 |
375 |
1724×674 |
1740×355 |
1670×670 |
97,00 |
0,72 |
|
MVAC181040 |
MVACT181040 |
1800 |
1000 |
400 |
1690×890 |
375 |
1724×874 |
1740×355 |
1670×870 |
110,00 |
0,90 |
|
MVAC206040 |
MVACT206040 |
2000 |
600 |
||||||||

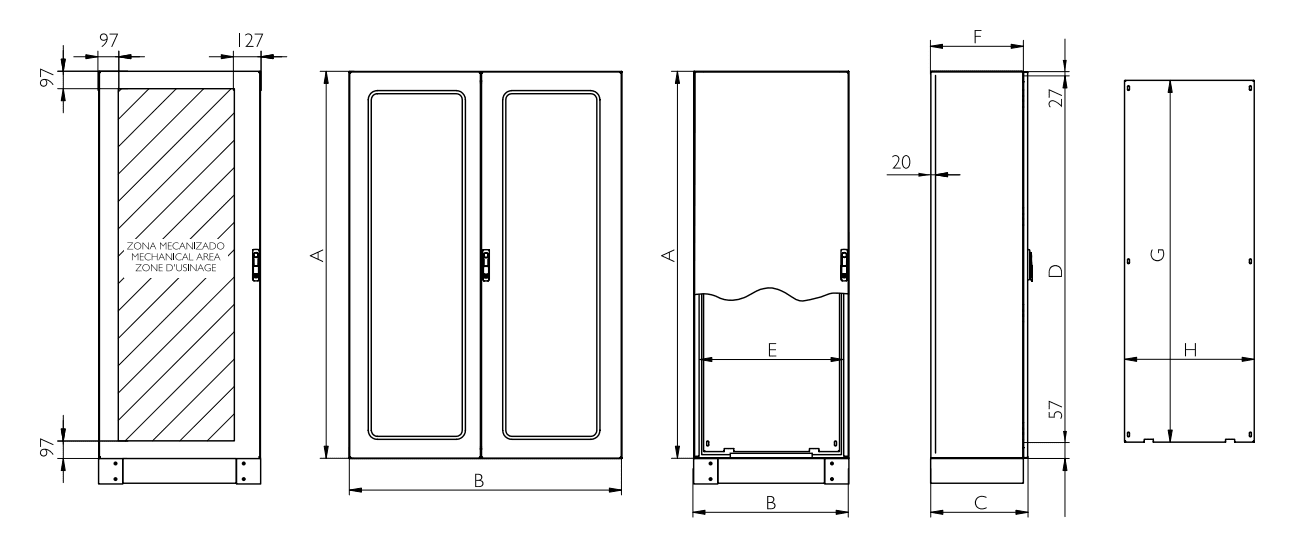

Croquis:
