Caja de bornes inoxidable geo IP67

SERIE GEO-AMPHIBOX

Las cajas eléctricas Ip67 Serie Geo Amphibox© están fabricadas en inox AISI 304L o AISI 316L y combinan características ideales para aplicaciones eléctricas y electrónicas, donde la perfecta estanqueidad y seguridad contra el polvo y el agua sean imprescindibles, protegiendo eficazmente sus equipos eléctricos.

Permanecen estancas un mínimo de 30 minutos a 1 metro de profundidad, sin deformaciones, y protegiendo del agua y el polvo los componentes electricos.

Puede alojarse en su interior, terminales, bornes, equipos eléctricos y electrónicos con total seguridad.

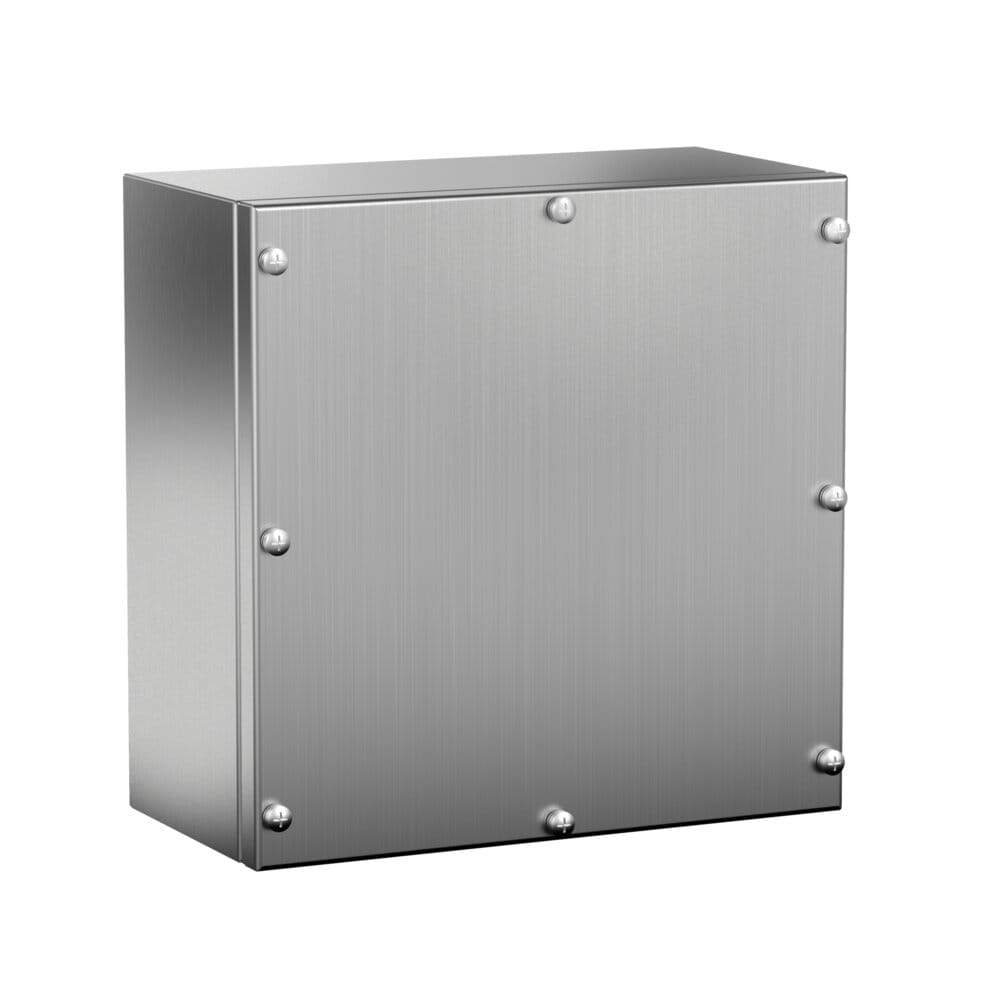

Caja de bornes inoxidable geo IP67: vista principal del producto

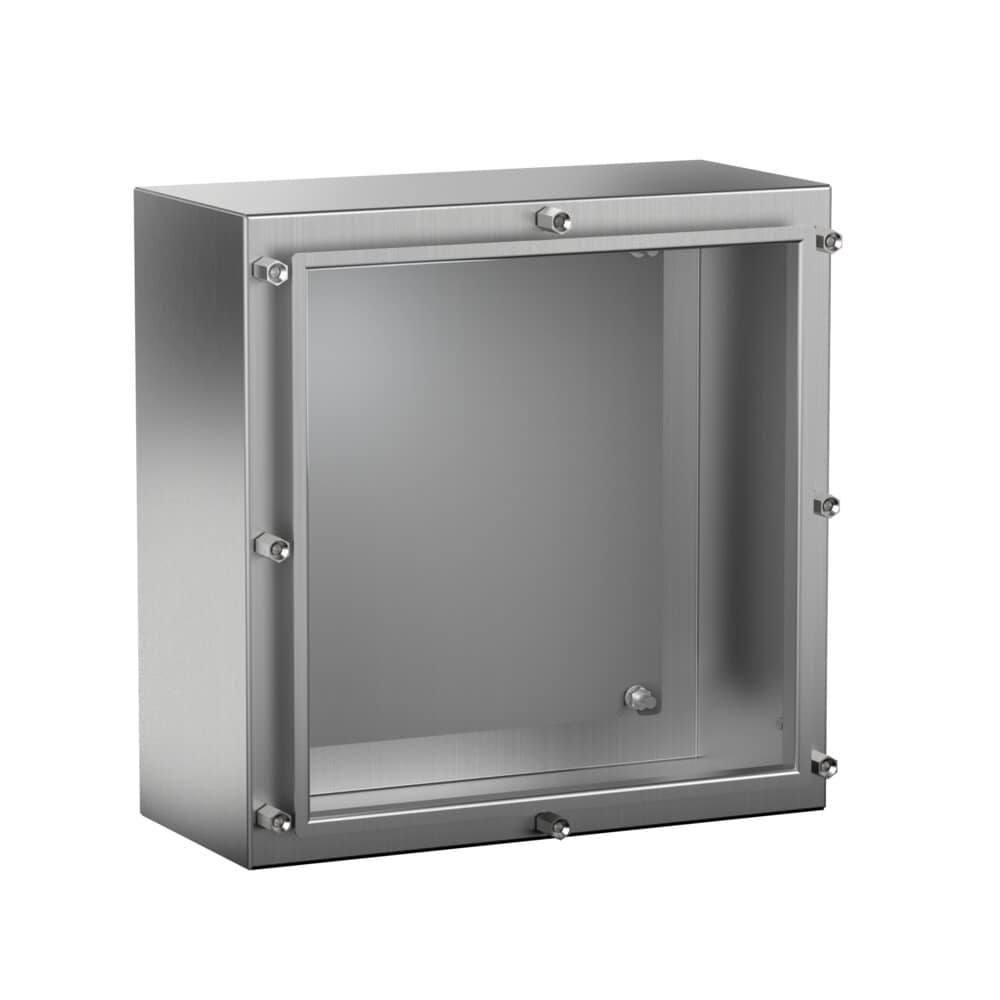

Caja de bornes inoxidable geo IP67: vista de detalle del producto

DATOS TÉCNICOS

Medidas Mínimas	A=90-400mm B=90-400mm P=80-150mm
Medidas Mínimas Placa	A=24-334mm
Medidas Mínimas Placa	B=24-334mm
Espesor Cuerpo	1.2 mm \| 12/10 mm 0.0472 " \| 18 Gauge
Tipo Puerta	Puerta ciega
Tipo Apertura	Atornillada
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L
Acabados Alternativos	Pintado RAL 7035
Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje en acero inoxidable, Placa de montaje aislante (baquelita)
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), EMC
Area Mecanizable	Tapa: 16x16-326x326, Lateral: 80x53.8-390x123.8, Sup/Inf: 53.8x80-123.8x390

A la medida según su necesidad

Aconsejamos la utilización de nuestros prensaestopas de acero inoxidable IP68 para el paso de cables

En acero inoxidable AISI 316L EN 14404

Tornillos imperdibles

Acabado en pintura texturizada con otros colores RAL bajo pedido

Junta de protección electromagnética EMC 2014/30/UE

El sellado permite la protección total contra polvo y agua a corto plazo de 1 metro de profundidad

Resistencia a la corrosión y al impacto. La más alta del mercado IK10

Realización monobloc, consigue una perfecta estanqueidad y resistencia al impacto

Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.

Esta combinación de características de estanqueidad y resistencia lo hacen ideal para el alojamiento interior de aparatos electrónicos y eléctricos delicados en entornos adversos

Características IP67 bajo Norma IEC EN 60529. Sumergible 30 minutos a 1 metro de profundidad

Resistencia al impacto IK10 según Norma IEC 62262

CE según norma de baja tensión 2014/35/UE

Resistencia a la corrosión C5M, según norma ISO 12944 (AISI 316)

Cumple con Normativa RoHs 2011/65/UE

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS	DIMENSIONES (mm)
TAPA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO	ÁREA MECANIZABLE			MEDIDAS PLACA	PESO (Kg)
TAPA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO	TAPA	LATERAL	SUP Y INF	MEDIDAS PLACA	PESO (Kg)
MVCB909080/67	90	90	80	39,6×39,6	16×16	80×53,8	53,8×80	–	0,566
MVCB149080/67	140	90	80	89,6×39,6	66×16	130×53,8	53,8×80	74×24	0,797
MVCB209080/67	200	90	80	149,6×39,6	126×16	190×53,8	53,8×80	134×24	1,073
MVCB269012/67	260	90	120	209,6×39,6	186×16	250×93,8	93,8×80	194×24	1,629
MVCB101612/67	100	160	120	49,6×109,6	26×86	90×93,8	93,8×150	34×94	1,170
MVCB161612/67	150	160	120	109,6×109,6	86×86	150×93,8	93,8×150	94×94	1,639
MVCB202012/67	200	200	120	149,6×149,6	126×126	190×93,8	93,8×190	134×134	2,321
MVCB202515/67	200	250	150	149,6×199,6	126×176	190×123,8	123,8×240	134×184	3,053
MVCB252515/67	250	250	150	199,6×199,6	176×176	240×123,8	123,8×240	184×184	3,630
MVCB203015/67	200	300	150	149,6×249,6	162×226	190×123,8	123,8×290	134×234	3,568
MVCB303015/67	300	300	150	249,6×249,6	276×226	290×123,8	123,8×290	234×234	4,911
MVCB304015/67	300	400	150	249,6×349,6	226×326	290×123,8	123,8×390	234×334	6,240
MVCB404015/67	400	400	150	349,6×349,6	326×326	390×123,8	123,8×390	334×334	7,918
Versión: Normativa UL	Añadir "UL" a la referencia. Ej: "MVCB909080/67UL"

* Diseño Geo Amphibox IP67 Acero Inoxidable – Formato 1 Tapa

Croquis:
