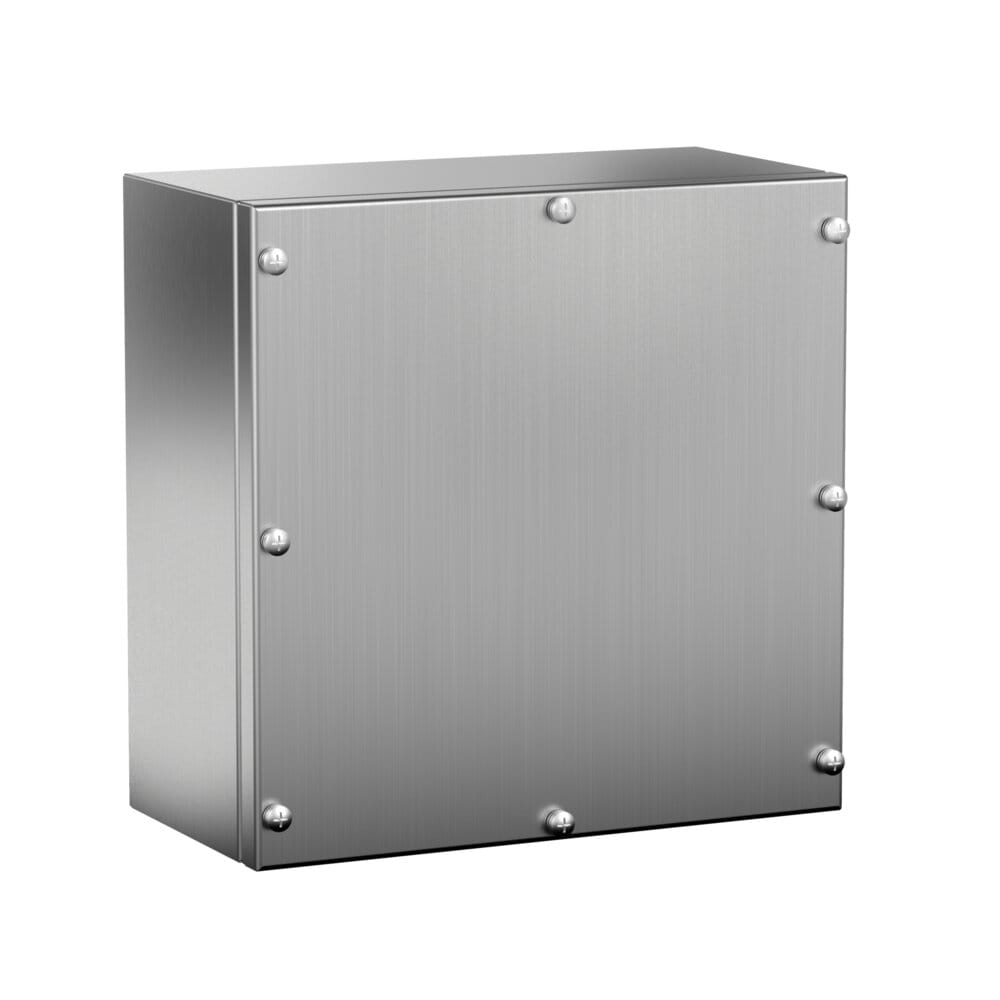

Boîtes de jonction Série Geo-Amphibox IP67 fabriqués en acier inoxydable AISI 304L et AISI 316L combinent une caractéristiques idéales pour des applications électriques et électroniques, avec une parfaite étancheité et de la sécurité contre les poussières et l’eau.
Submersibles de 15 cm à 1m pendant un période courte de temps.
| Dimensions minimales | A=90-400mm B=90-400mm P=80-150mm |
|---|---|
| Dimensions minimales de la plaque | A=24-334mm |
| Dimensions minimales de la plaque | B=24-334mm |
| Épaisseur du corps | 1.2 mm | 12/10 mm 0.0472 " | 18 Gauge |
| Type de porte | Porte aveugle |
| Type d'ouverture | Vissée |
| Matériau | AISI 304L/AISI 316L |
| Finition | Satiné |
| Matériau de la plaque | Galvanisé |
| Joint étanche | Polyuréthane |
| Température de fonctionnement | -40°C a +100°C (reducida exposición +160ºC) |
| Tension maximale | 1000 V |
| Matériaux alternatifs | AISI 316L |
|---|---|
| Finitions alternatives | Peint en RAL 7035 |

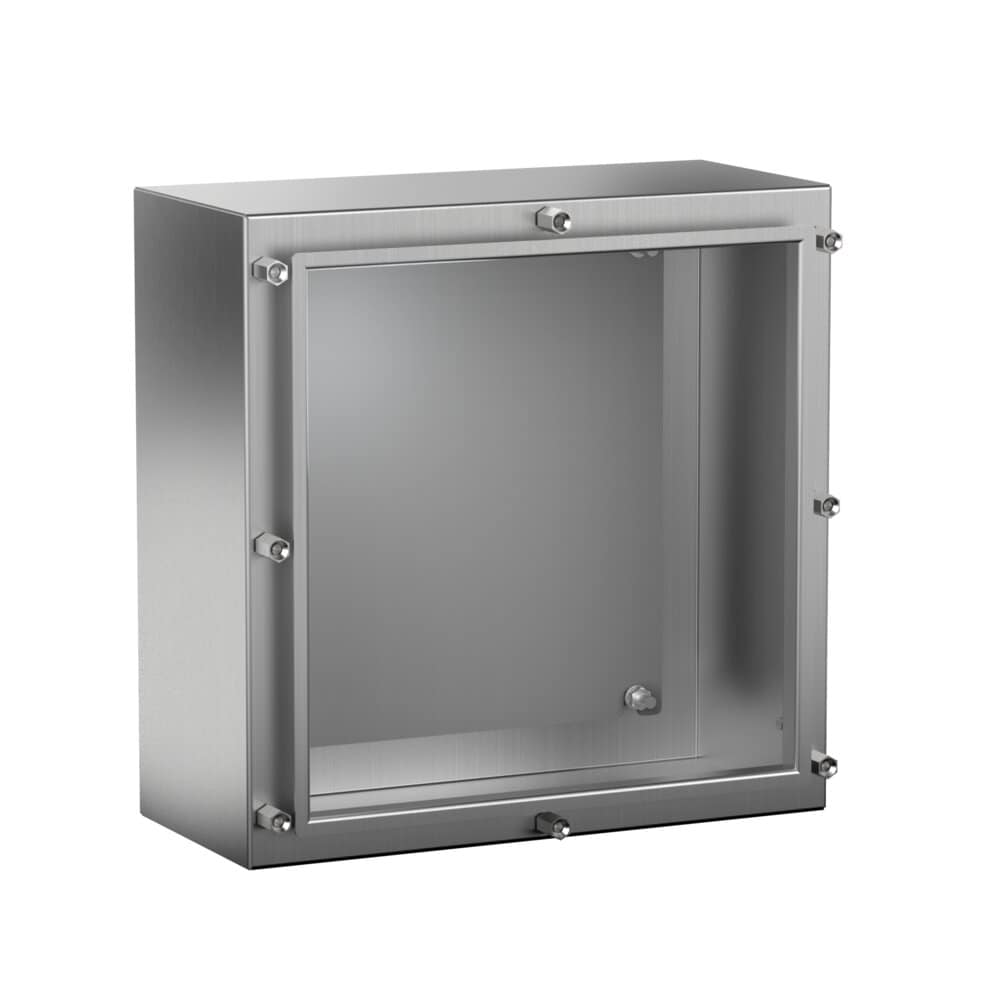

| Porte alternative | Porte avec panneau en polycarbonate, Porte avec vitre de sécurité |
| Matériau de la plaque intérieure | Plaque de montage en acier inoxydable, Plaque de montage isolante (bakélite) |
| Joints alternatifs | silicone (-60 °C à + 180 °C), EMC |
| Zone usinable | Tapa: 16x16-326x326, Lateral: 80x53.8-390x123.8, Sup/Inf: 53.8x80-123.8x390 |
|
RÉFÉRENCES |
DIMENSIONS (mm) |
||||||||
|
COUVERCLE PLEIN (x) |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
OUVERTURE D'ACCÈS |
ZONE USINABLE |
DIMENSIONS PLAQUE |
POIDS (Kg) |
||
|
COUVERCLE |
LATÉRAL |
SUP ET INF |
|||||||
|
MVCB909080/67 |
90 |
90 |
80 |
39,6×39,6 |
16×16 |
80×53,8 |
53,8×80 |
– |
0,566 |
|
MVCB149080/67 |
140 |
90 |
80 |
89,6×39,6 |
66×16 |
130×53,8 |
53,8×80 |
74×24 |
0,797 |
|
MVCB209080/67 |
200 |
90 |
80 |
149,6×39,6 |
126×16 |
190×53,8 |
53,8×80 |
134×24 |
1,073 |
|
MVCB269012/67 |
260 |
90 |
120 |
209,6×39,6 |
186×16 |
250×93,8 |
93,8×80 |
194×24 |
1,629 |
|
MVCB101612/67 |
100 |
160 |
120 |
49,6×109,6 |
26×86 |
90×93,8 |
93,8×150 |
34×94 |
1,170 |
|
MVCB161612/67 |
150 |
160 |
120 |
109,6×109,6 |
86×86 |
150×93,8 |
93,8×150 |
94×94 |
1,639 |
|
MVCB202012/67 |
200 |
200 |
120 |
149,6×149,6 |
126×126 |
190×93,8 |
93,8×190 |
134×134 |
2,321 |
|
MVCB202515/67 |
200 |
250 |
150 |
149,6×199,6 |
126×176 |
190×123,8 |
123,8×240 |
134×184 |
3,053 |
|
MVCB252515/67 |
250 |
250 |
150 |
199,6×199,6 |
176×176 |
240×123,8 |
123,8×240 |
184×184 |
3,630 |
|
MVCB203015/67 |
200 |
300 |
150 |
149,6×249,6 |
162×226 |
190×123,8 |
123,8×290 |
134×234 |
3,568 |
|
MVCB303015/67 |
300 |
300 |
150 |
249,6×249,6 |
276×226 |
290×123,8 |
123,8×290 |
234×234 |
4,911 |
|
MVCB304015/67 |
300 |
400 |
150 |
249,6×349,6 |
226×326 |
290×123,8 |
123,8×390 |
234×334 |
6,240 |
|
MVCB404015/67 |
400 |
400 |
150 |
349,6×349,6 |
326×326 |
390×123,8 |
123,8×390 |
334×334 |
7,918 |
* Design Geo Amphibox IP67 Acier Inoxydable – Format 1 Couvercle
