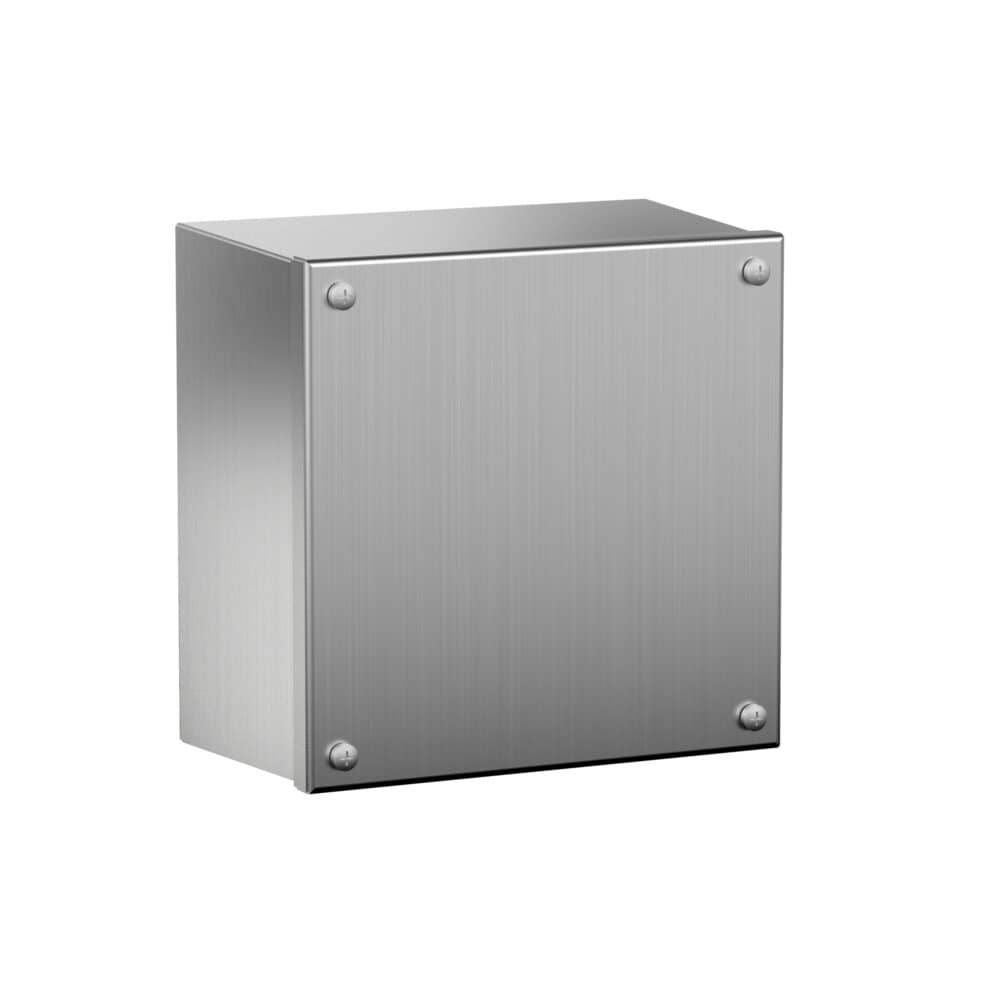

Caja de bornes fresh geo IP69K

SERIE FRESH

Las cajas de bornes o pulsadores Serie Hygienic Fresh Geo IP69K son estancas, elegantes y funcionales, fabricadas en acero inoxidable AISI304L EN1.4306 y finalmente pulido.

Disponibles con tapa ciega o mecanizada (Ø22.5), especialmente diseñadas para la colocación de pulsadores y botoneras. La tapa va fijada mediante tornillos de fácil colocación, embutidos sin sobresalir de la parte frontal de la caja.

DATOS TÉCNICOS
Medidas Mínimas A=90-400mm   B=90-400mm   P=80-150mm
Medidas Mínimas Placa A=60-370mm
Medidas Mínimas Placa B=70-380mm
Espesor Cuerpo 1.2 mm | 12/10 mm
0.0472 " | 18 Gauge
Tipo Puerta Puerta ciega
Tipo Apertura Atornillada
Material AISI 304L/AISI 316L
AcabadoSatinado
Material Placa Galvanizado
Junta Estanca Silicona
Temperatura Trabajo -60°C a +180°C (reducida exposición hasta +350°C)
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Materiales Alternativos AISI 316L, Galvanizado, Aluminio
Acabados AlternativosPintado RAL 7035
Puerta Alternativa Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas EMC
Area Mecanizable48x48-358x358
En acero inoxidable AISI 316L EN 14404
Patas metálicas o ruedas
Tornillos imperdibles
Junta de protección electromagnética EMC entre marco y las superficies
Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda
Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.
Grado de resistencia contra impacto IK10 según Norma IEC 62262
La realización monobloc consigue una perfecta estanqueidad gracias a las juntas utilizadas en las uniones y resistencia al impacto
Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente
Resistencia a la temperatura: desde -40°C +100°C (reducida exposición +160ºC)
Opción junta silicona: desde -60°C a +180°C (reducida exposición hasta +350°C)
Hasta IP6K9K
Especialmente diseñado y homologado para la industria alimentaria, química, farmacéutica, centros de transformación, telecomunicaciones y en exteriores dada sus ventajas de durabilidad
IP66 según Norma IEC 60529 (hasta IP67 bajo pedido)
ISO 20653 - IP6K9K
DIN EN ISO 14 159 Seguridad en máquinas – Requisitos en higiene para la configuración de máquinas
Directiva máquinas industria alimentaria (2006/42/CE)
EHEDG Guideline Hygienic Design apart. 13 de aparatos para procesos abiertos
Cumple RoHS Directive 2011/65/UE
DIN EN 1672-2:2005 Requisitos máquinas para la industria alimentaria
Grado de resistencia contra impacto IK10 según Norma IEC 62262
Certificado UL Nema 4x, 12, 3r y I a petición. Nº File E342220
Máximo voltaje 1000 V
Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)
Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS

DIMENSIONES Y DATOS

TAPA CIEGA

(x)

TAPA

PERFORADA

PERFORACIONES

ALTO

-A-

ANCHO

-B-

FONDO

-C-

ÁREA

MECANIZABLE

MEDIDAS

PLACA

PESO

(Kg)

VOLUMEN

(m³)

MVCB0909080

MVCB0909080P

1

90

90

80

66×66

48×48

0,68

0,001

MVCB101612

MVCB101612P

3

100

160

120

76×136

58×118

1,25

0,003

MVCB149080

MVCB149080P

2

140

90

80

116×66

98×48

0,92

0,001

MVCB161612

MVCB161612P

4

160

160

120

136×136

118×118

1,75

0,004

MVCB209080

MVCB209080P

3

200

90

80

176×66

158×48

1,12

0,002

MVCB202012

MVCB202012P

6

200

200

120

176×176

158×158

2,53

0,006

MVCB202515

MVCB202515P

12

200

250

150

176×226

158×208

3,25

0,009

MVCB203015

MVCB203015P

15

200

300

150

176×276

158×258

1,75

0,011

MVCB252515

MVCB252515P

16

250

250

150

226×226

208×208

3,87

0,012

MVCB269012

MVCB269012P

4

260

90

120

236×66

218×48

1,25

0,004

MVCB289080

MVCB289080P

5

280

90

80

256×66

238×48

1,60

0,002

MVCB303015

MVCB303015P

25

300

300

150

276×276

258×258

5,16

0,016

MVCB304015

MVCB304015P

35

300

400

150

276×376

258×358

6,64

0,022

MVCB404015

MVCB404015P

49

400

400

150

376×376

358×358

8,41

0,028

Croquis:

croquis del producto

Accesorios:

Prensaestopas métrica poliamida IP68: vista principal del producto

Prensaestopas métrica poliamida IP68

Prensaestopas PG poliamida IP68: vista principal del producto

Prensaestopas PG poliamida IP68

Prensaestopas métrica acero inoxidable AISI316L: vista principal del producto

Prensaestopas métrica acero inoxidable AISI316L

Prensaestopas métrica acero inoxidable IP68: vista principal del producto

Prensaestopas métrica acero inoxidable IP68

Prensaestopas métrica latón niquelado IP68: vista principal del producto

Prensaestopas métrica latón niquelado IP68

Prensaestopas métrico hygienic IP69K: vista principal del producto

Prensaestopas métrico hygienic IP69K

Prensaestopas métrico IP69K: vista principal del producto

Prensaestopas métrico IP69K
