Boîtes de jonction fresh geo IP6K9K

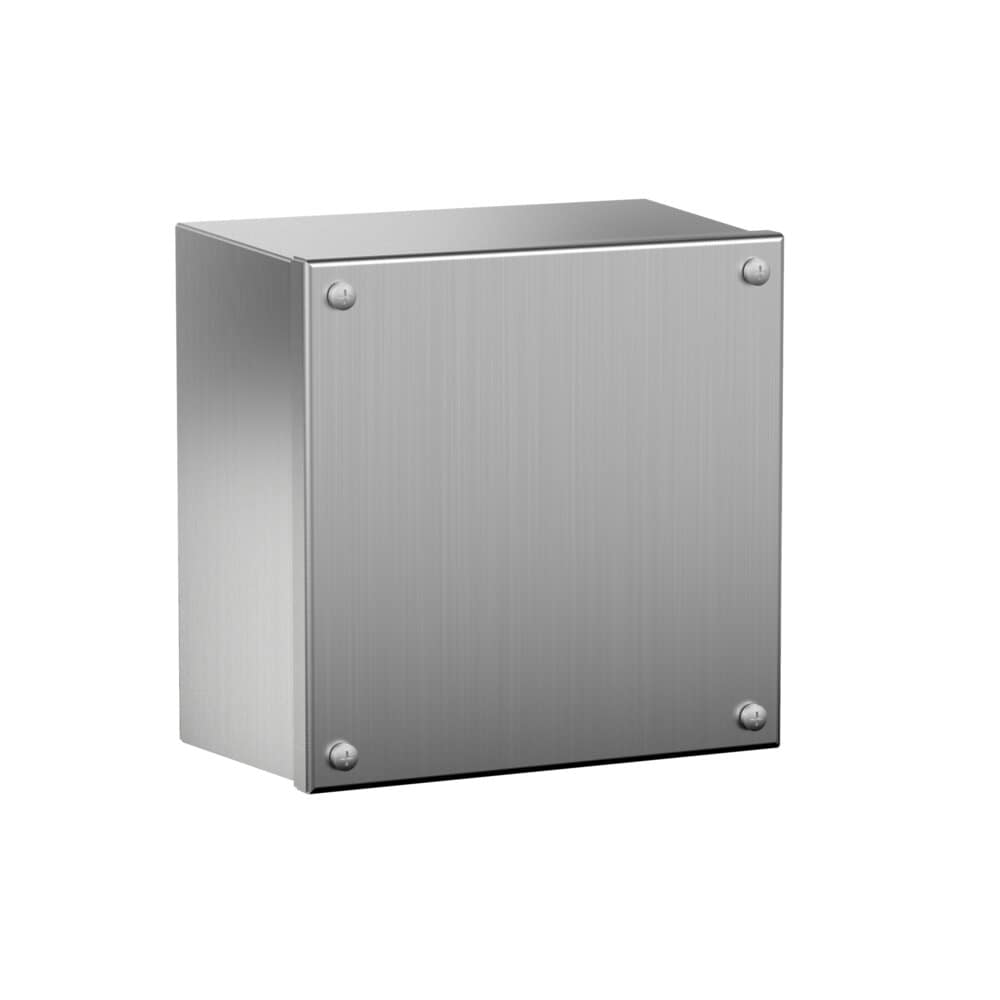

Boîtiers inox Fresh Geo IP6K9K étanches, élégants et fonctionnels fabriquées en acier inoxydable AISI 304 EN 1.4301, finition polie.
Disponibles avec couvercle aveugle ou percé (Ø22.5), spécialement conçues pour y loger des poussoirs, des boîtes à poussoirs. Le couvercle est fixé par des vis de positionnement facile, qui sont noyées de façon prope dans à partir de la part devant d´armoire.

📄 Fiche technique boîtes de jonction fresh geo ip6k9k

DONNÉES TECHNIQUES

Dimensions minimales	A=90-400mm B=90-400mm P=80-150mm
Dimensions minimales de la plaque	A=60-370mm
Dimensions minimales de la plaque	B=70-380mm
Épaisseur du corps	1.2 mm \| 12/10 mm 0.0472 " \| 18 Gauge
Type de porte	Porte aveugle
Type d'ouverture	Vissée
Matériau	AISI 304L/AISI 316L
Finition	Satiné
Matériau de la plaque	Galvanisé
Joint étanche	Silicone
Température de fonctionnement	-60°C a +180°C (reducida exposición hasta +350°C)
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Matériaux alternatifs	AISI 316L, Galvanisé, Aluminium
Finitions alternatives	Peint en RAL 7035
Porte alternative	Porte avec panneau en polycarbonate, Porte avec vitre de sécurité
Matériau de la plaque intérieure	Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable
Joints alternatifs	EMC
Zone usinable	48x48-358x358

armoires en acier inoxydable AISI 316L

Vis de sécurité

Le joint EMC

Il est livré avec un film protecteur qui évite les rayures et les éraflures lors de sa manipulation.

Degré de résistance aux chocs IK10 selon la norme IEC 62262

La réalisation monobloc assure une étanchéité parfaite grâce aux joints utilisés aux jonctions et une résistance aux chocs

Delvalle réalise sur commande toute dimension adaptée à vos besoins, y compris des trous, des rainures et des formes, tant sur la porte que sur l'enveloppe

Resilience à la température

Option joint en silicone : de -60°C à +180°C (exposition réduite jusqu'à +350°C)

Jusqu'à IP6K9K

Conçu et homologué spécialement pour l'industrie alimentaire, chimique, pharmaceutique, les centres de transformation, les télécommunications et en extérieur grâce à ses avantages de durabil

IP66 selon la norme IEC 60529 (jusqu'à IP67 sur demande)

norme ISO 20653

DIN EN ISO 14 159 Sécurité des machines – Exigences d'hygiène pour la conception des machines

Directive machines industrie alimentaire (2006/42/CE)

guide EHEDG de conception hygiénique, section 13

Conforme à la directive RoHS 2011/65/UE

DIN EN 1672-2:2005 Exigences pour les machines de l'industrie alimentaire

Degré de résistance aux chocs IK10 selon la norme IEC 62262

Certificat UL Nema 4x, 12, 3r et I sur demande. N° Dossier E342220

Tension maximale 1000 V

Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)

Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

RÉFÉRENCES			DIMENSIONS ET DONNÉES
COUVERCLE PLEIN (x)	COUVERCLE PERFORÉ	NB. PERFORATIONS	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	ZONE USINABLE	DIMENSIONS PLAQUE	POIDS (Kg)	VOLUME (m³)
MVCB0909080	MVCB0909080P	1	90	90	80	66×66	48×48	0,68	0,001
MVCB101612	MVCB101612P	3	100	160	120	76×136	58×118	1,25	0,003
MVCB149080	MVCB149080P	2	140	90	80	116×66	98×48	0,92	0,001
MVCB161612	MVCB161612P	4	160	160	120	136×136	118×118	1,75	0,004
MVCB209080	MVCB209080P	3	200	90	80	176×66	158×48	1,12	0,002
MVCB202012	MVCB202012P	6	200	200	120	176×176	158×158	2,53	0,006
MVCB202515	MVCB202515P	12	200	250	150	176×226	158×208	3,25	0,009
MVCB203015	MVCB203015P	15	200	300	150	176×276	158×258	1,75	0,011
MVCB252515	MVCB252515P	16	250	250	150	226×226	208×208	3,87	0,012
MVCB269012	MVCB269012P	4	260	90	120	236×66	218×48	1,25	0,004
MVCB289080	MVCB289080P	5	280	90	80	256×66	238×48	1,60	0,002
MVCB303015	MVCB303015P	25	300	300	150	276×276	258×258	5,16	0,016
MVCB304015	MVCB304015P	35	300	400	150	276×376	258×358	6,64	0,022
MVCB404015	MVCB404015P	49	400	400	150	376×376	358×358	8,41	0,028

Croquis:

Accessoires:

Presse-étoupes métrique polyamide IP68

Presse-étoupes PG polyamide IP68

Presse-Étoupes métrique acier inoxydable AISI316L

Presse-étoupes métrique acier inoxydable IP68

Presse-étoupes métrique laiton nickelé IP68

Presse-étoupes métrique hygienic IP69K

Presse-étoupes métrique IP69K
