Caja de bornes hygienic design geo

SERIE HYGIENIC DESIGN

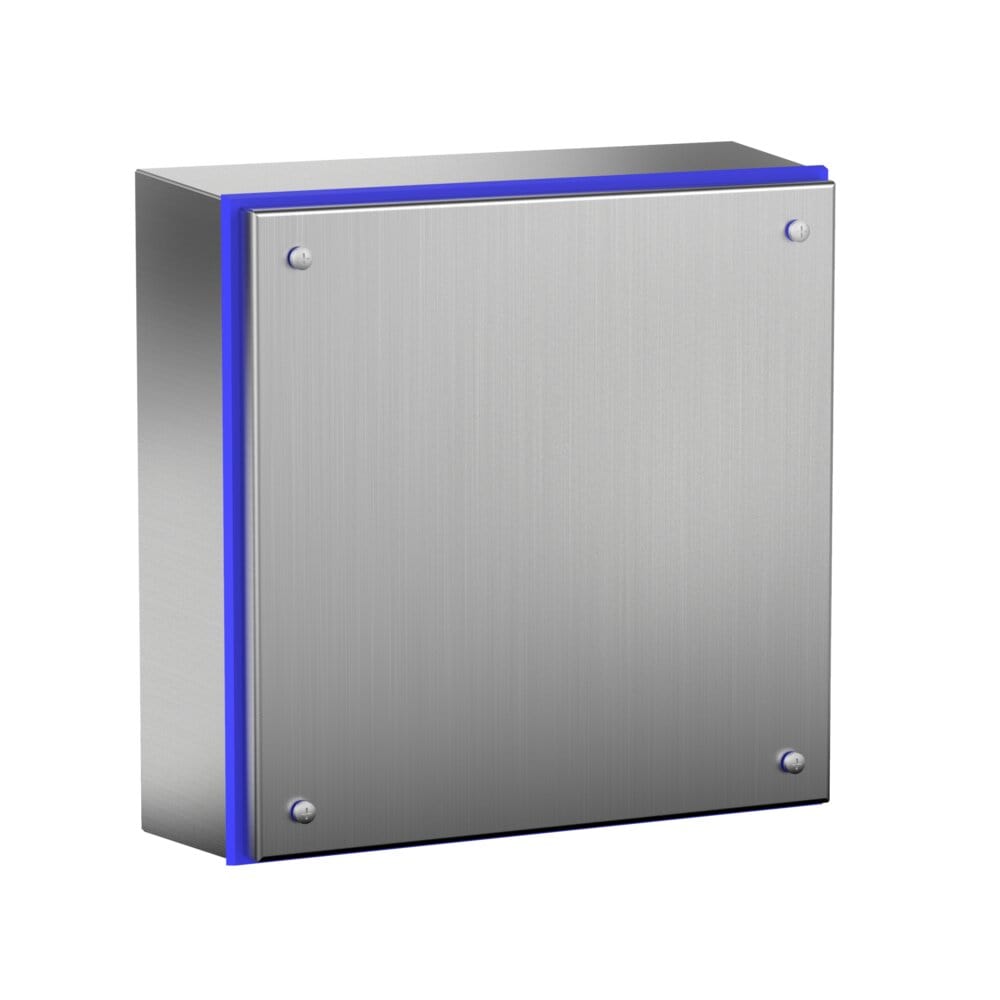

Las cajas de bornes o pulsadores Serie Hygienic Design Geo IP6K9K, con junta azul de silicona son elegantes y funcionales, fabricadas en acero inoxidable AISI 304L o AISI 316L EN1.4306, finalmente pulido. Con junta de silicona resistente a muy altas y muy bajas temperaturas.

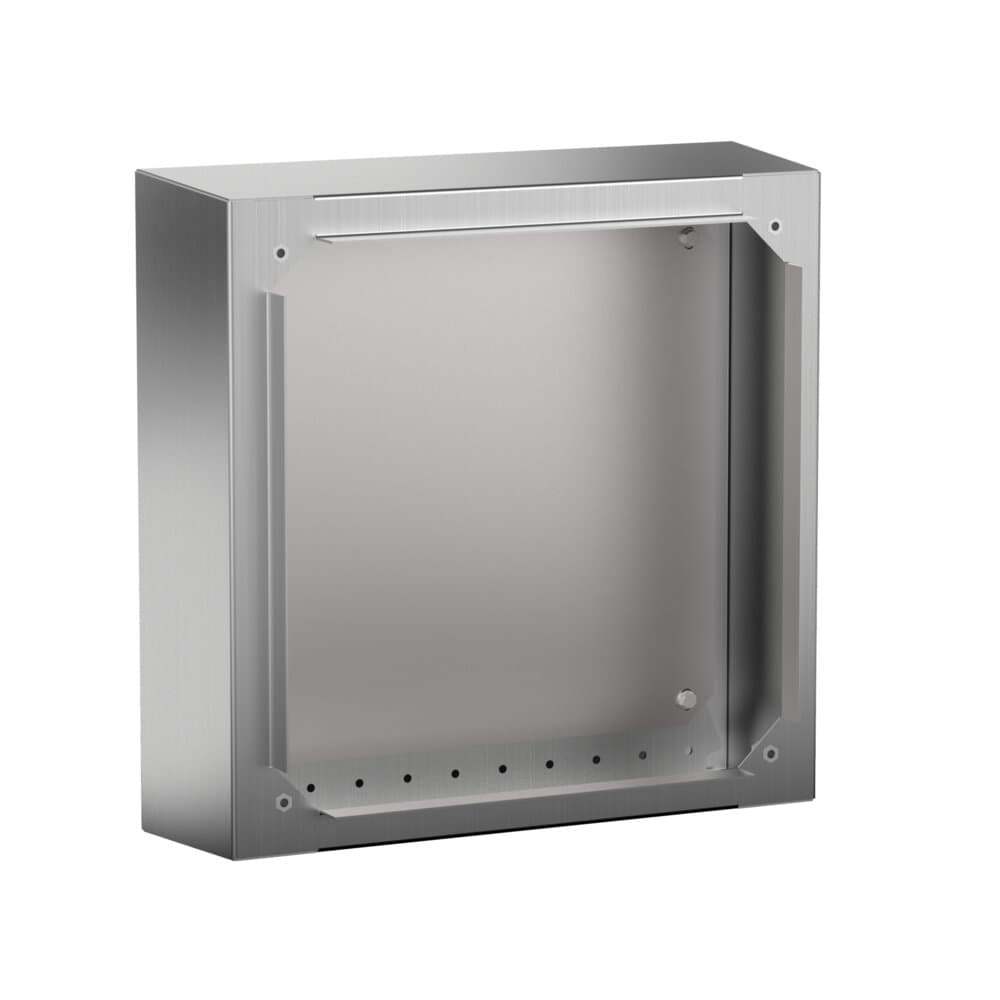

Disponibles con tapa ciega o mecanizada (Ø22.5), especialmente diseñadas para la colocación de pulsadores, botoneras. La tapa va fijada mediante tornillos imperdibles de fácil colocación, los cuales están embutidos sin sobresalir de la parte frontal de la caja.

DATOS TÉCNICOS
Medidas Mínimas A=150-410mm   B=150-310mm   P=80-120mm
Medidas Mínimas Placa A=100-350mm
Medidas Mínimas Placa B=120-270mm
Espesor Cuerpo 1.2 mm | 12/10 mm
0.0472 " | 18 Gauge
Tipo Puerta Puerta ciega
Tipo Apertura Atornillada
Profundidad Útil 59,8-99-8 mm
Material AISI 304L/AISI 316L
AcabadoSatinado
Material Placa Galvanizado
Junta Estanca Poliuretano
Temperatura Trabajo -60ºC a +180ºC (reducida exposición hasta +350ºC)
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Materiales Alternativos AISI 316L, Galvanizado, Aluminio
Acabados AlternativosPintado RAL 7035
Puerta Alternativa Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior Placa de montaje en acero inoxidable, Placa de montaje aislante (baquelita)
Area MecanizableTapa: 80x80-330x230, Lateral: 124,6x26,1-378,8x66,2
En acero inoxidable AISI 316L EN 14404
Tornillos imperdibles
Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda
Se entrega con film protector que evita arañazos y rozaduras durante su manipulación
Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto
Perfecta estanqueidad gracias a las juntas utilizadas en las uniones
Junta silicona resistente a temperaturas -60ºC a +200ºC
Tornillos imperdibles
Los laterales tienen una inclinación de 3º
Opción de montaje con soporte mural
Delvalle realiza a medida cualquier tamaño que no encuentre en esta tabla. Disponible con fondo de hasta 1000 mm
Especialmente diseñado y homologado para la industria alimentaria, química, farmacéutica, centros de transformación, telecomunicaciones y en exteriores dada sus ventajas de durabilidad
IP66 según Norma IEC 60529 (hasta IP67 bajo pedido)
ISO 20653 - IP6K9K
Grado de resistencia contra impacto IK10 según Norma IEC 62262
Construidos bajo Directiva CE de baja tensión 2014/35/UE
Certificado UL Nema 4x, 12, 3r y I a petición. Nº File E342220
Cumple RoHS Directive 2011/65/UE
Máximo voltaje 1000 V
Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)
Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS

DIMENSIONES Y DATOS

TAPA CIEGA

(x)

ALTO

-A-

ANCHO

-B-

FONDO

-C-

BOCA

ACCESO

-GxH-

ÁREA

MECANIZABLE

TAPA

MEDIDAS

PLACA

PESO

(Kg)

VOLUMEN

(m³)

HDG151580/69

150

150

80

110×110

126×126

108×108

HDG202012/69

200

200

120

160×160

176×176

158×158

HDG302012/69

300

200

120

260×160

276×176

258×158

HDG402012/69

400

200

120

360×160

376×176

358×158

HDG403012/69

400

300

120

360×260

376×276

358×258

1,72

0,003
