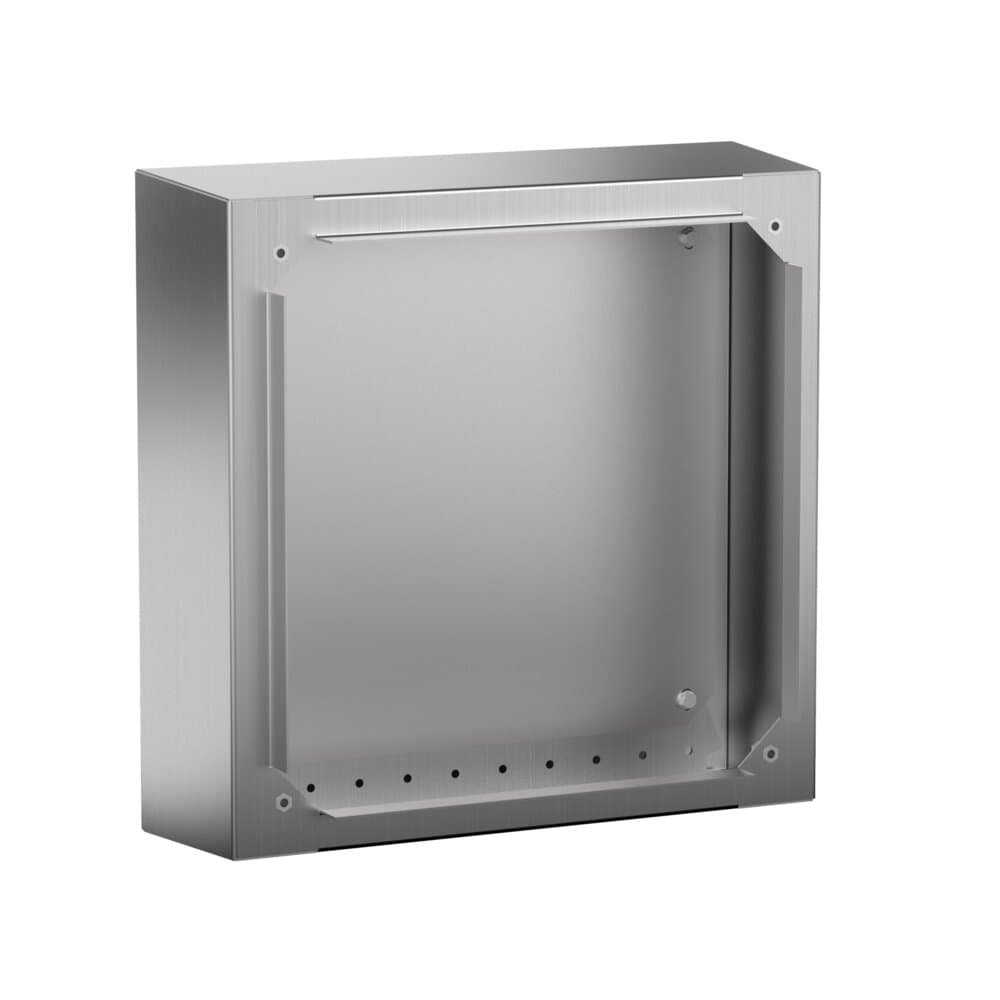

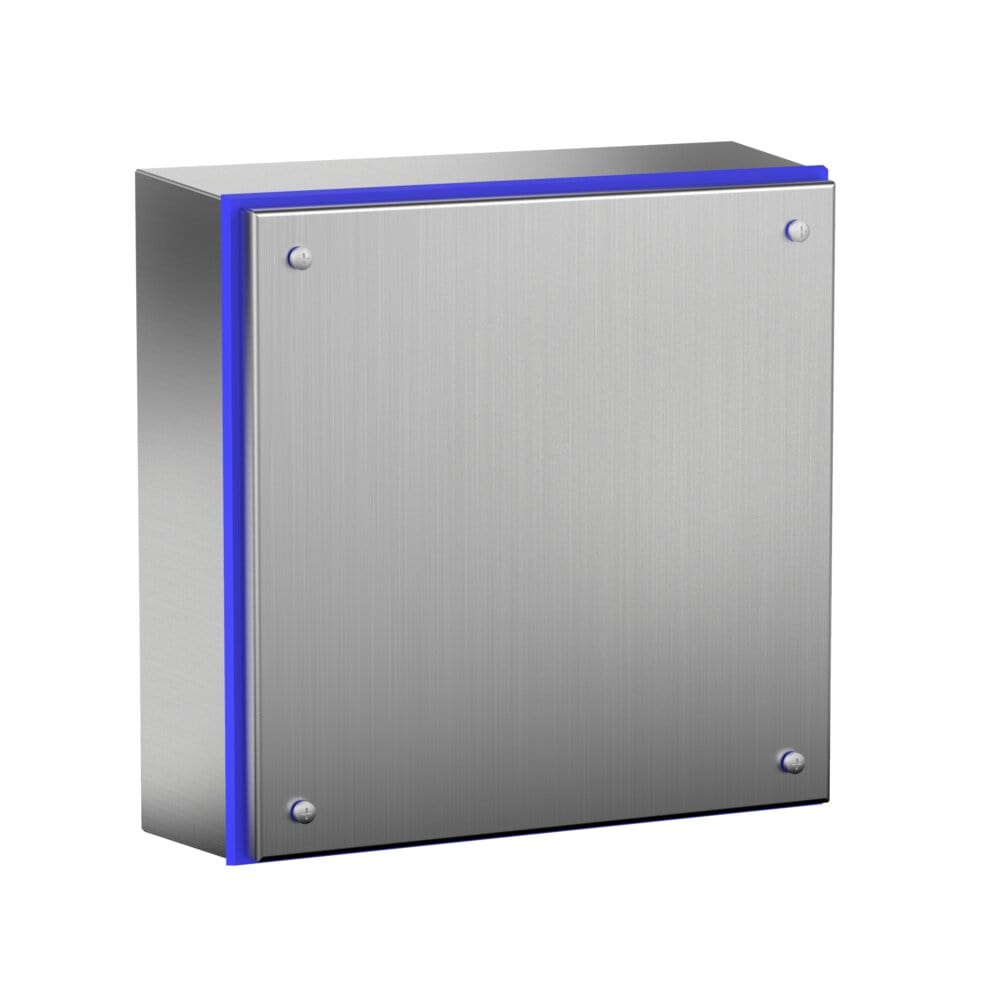

Boîtiers hygienic Design inoxydable IP6K9K étanches, élégants et fonctionnels fabriquées en acier inoxydable AISI 304 EN 1.4301, finition polie.
Disponibles avec couvercle aveugle ou percé (Ø22.5), spécialement conçues pour y loger des poussoirs, des boîtes à poussoirs. Le couvercle est fixé par des vis de positionnement facile, qui sont noyées de façon prope dans à partir de la part devant d´armoire.
| Dimensions minimales | A=150-410mm B=150-310mm P=80-120mm |
|---|---|
| Dimensions minimales de la plaque | A=100-350mm |
| Dimensions minimales de la plaque | B=120-270mm |
| Épaisseur du corps | 1.2 mm | 12/10 mm 0.0472 " | 18 Gauge |
| Type de porte | Porte aveugle |
| Type d'ouverture | Vissée |
| Profondeur utile | 59,8-99-8 mm |
| Matériau | AISI 304L/AISI 316L |
| Finition | Satiné |
| Matériau de la plaque | Galvanisé |
| Joint étanche | Polyuréthane |
| Température de fonctionnement | -60ºC a +180ºC (reducida exposición hasta +350ºC) |
| Tension maximale | 1000 V |
| Matériaux alternatifs | AISI 316L, Galvanisé, Aluminium |
|---|---|
| Finitions alternatives | Peint en RAL 7035 |
| Porte alternative | Porte avec panneau en polycarbonate, Porte avec vitre de sécurité |
| Matériau de la plaque intérieure | Plaque de montage en acier inoxydable, Plaque de montage isolante (bakélite) |
| Zone usinable | Tapa: 80x80-330x230, Lateral: 124,6x26,1-378,8x66,2 |
| RÉFÉRENCES | DIMENSIONS ET DONNÉES | |||||||
| COUVERCLE PLEIN (x) | HAUTEUR -A- | LARGEUR -B- | PROFONDEUR -C- | OUVERTURE D'ACCÈS -GxH- | ZONE USINABLE COUVERCLE | DIMENSIONS PLAQUE | POIDS (Kg) | VOLUME (m³) |
| HDG151580/69 | 150 | 150 | 80 | 110×110 | 126×126 | 108×108 | – | – |
| HDG202012/69 | 200 | 200 | 120 | 160×160 | 176×176 | 158×158 | – | – |
| HDG302012/69 | 300 | 200 | 120 | 260×160 | 276×176 | 258×158 | – | – |
| HDG402012/69 | 400 | 200 | 120 | 360×160 | 376×176 | 358×158 | – | – |
| HDG403012/69 | 400 | 300 | 120 | 360×260 | 376×276 | 358×258 | 1,72 | 0,003 |
Croquis:
