Caja eléctrica mural fresh luxor IP66

FRESH LUXOR IP66

Armario eléctrico higiénico mural Serie Fresh Luxor, con techo inclinado diseñado especialmente para la industria alimentaria. A un precio mas competitivo que la serie con junta azul HD, estanqueidad IP66, provistos de serie con cierres higienicos de acero inoxidable AISI 316. Certificados bajo normativa americana UL Nema 1,3r,4,4x

Bisagras ocultas internas con junta de poliuretano, robusto con techo inclinado. Muy fácil apertura mediante cierres higienicos , así como una gran amplitud interior para facilitar el trabajo en él.

Descargas Técnicas Producto

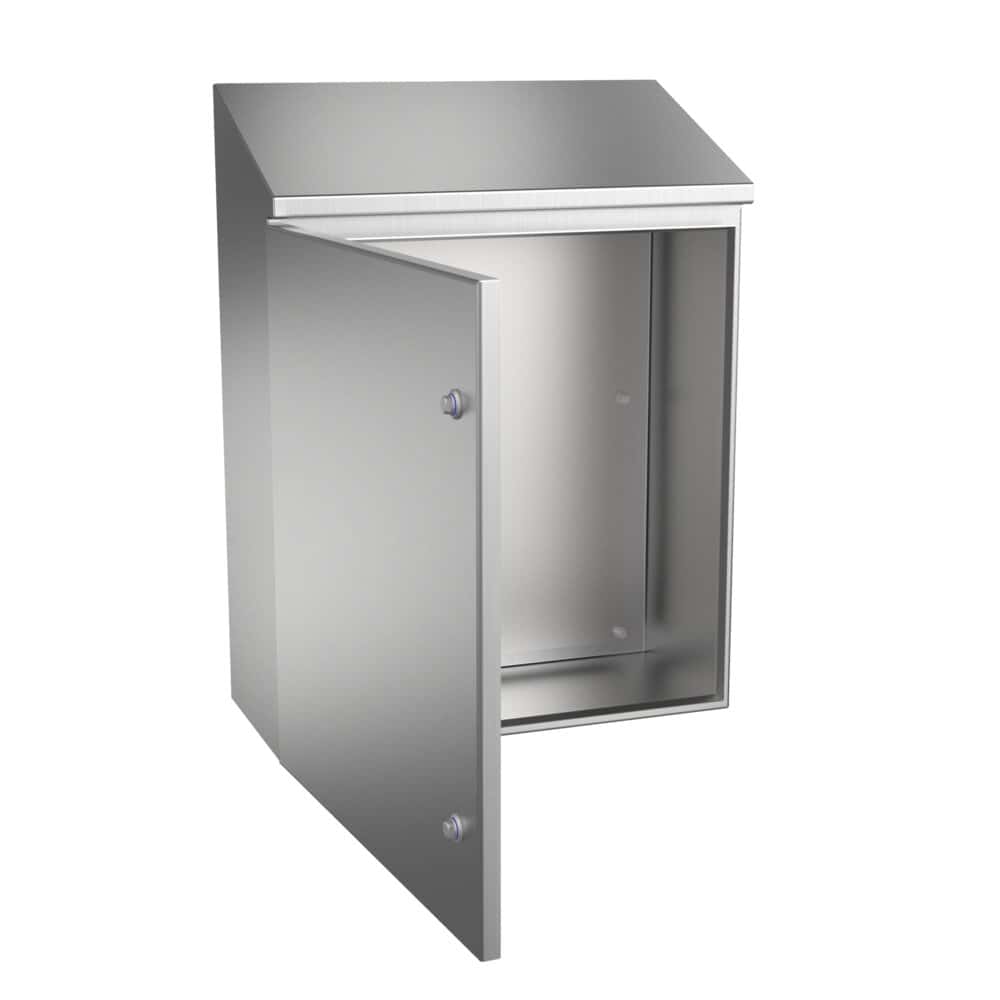

Caja eléctrica mural fresh luxor IP66 · vista principal

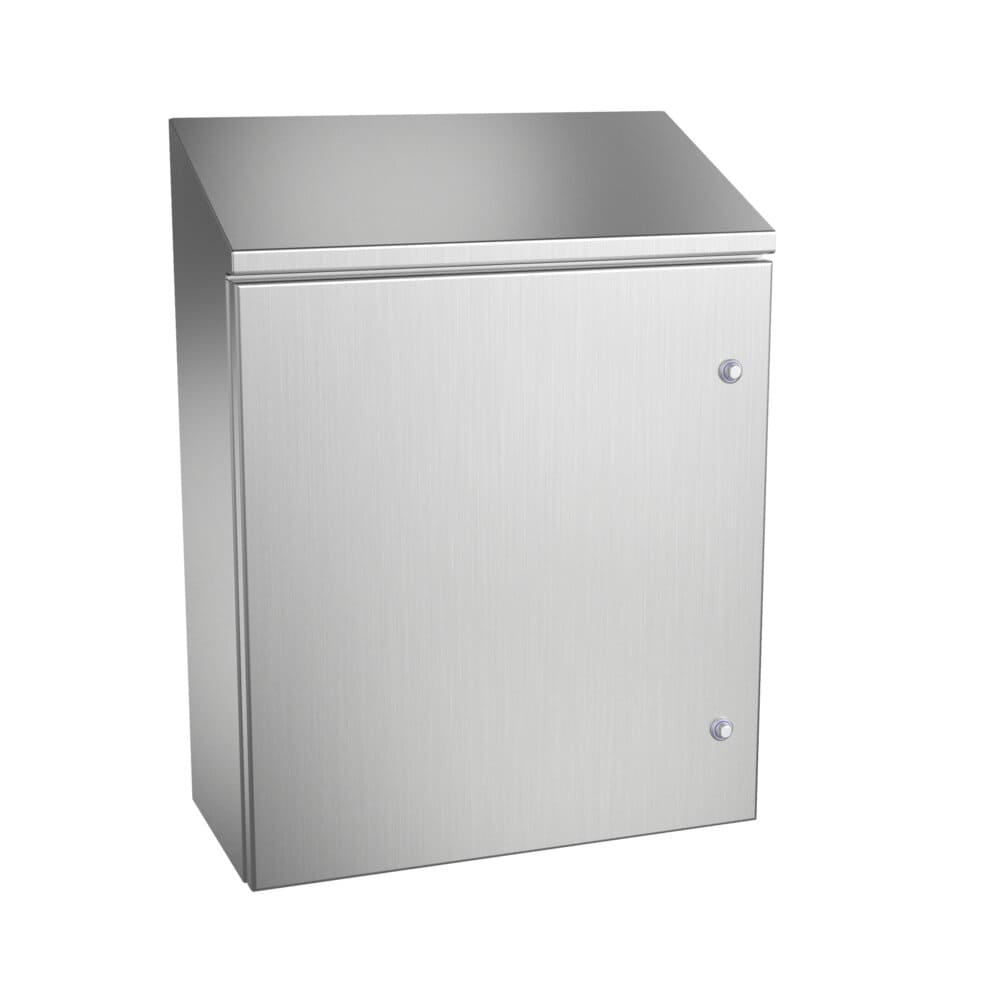

Caja eléctrica mural fresh luxor IP66: vista de detalle del producto
DATOS TÉCNICOS
Medidas Mínimas A=500-1200mm   B=300-1000mm   P=155-300mm
Medidas Mínimas Placa A=290-990mm
Medidas Mínimas Placa B=240-940mm
Espesor Cuerpo 1.5 mm | 15/10 mm
0.059 " | 16 Gauge
Apertura Puerta 120 °
Tipo Puerta Puerta ciega
Tipo Apertura Giratoria con bisagras ocultas
Sistema Cierre Cierres Hygienic
Profundidad Útil 125-270 mm
Material AISI 304L/AISI 316L
AcabadoSatinado
Material Placa Galvanizado
Junta Estanca Poliuretano
Temperatura Trabajo -40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Materiales Alternativos AISI 316L, Galvanizado, Aluminio
Acabados AlternativosPintado RAL 7035
Sistemas de Cierres Alternativos Cierres de cuarto de vuelta doble bit
Puerta Alternativa Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas silicona (-60 ºC a + 180 ºC)
Area MecanizablePuerta: 280,2x195,2-928x835, Lateral: 459,2x95-1159,2x240
IP69K extiende IEC 60529
Con posibilidad de dos puertas (a partir de 800x600)
Zócalos y patas metálicas
En acero inoxidable AISI 316L EN 14404
Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda
Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.
Realización monobloc, consigue una perfecta estanqueidad y resistencia al impacto
Sin aberturas donde pudieran alojarse bacterias
Apertura de la puerta a 120°. Apertura estándar hacia la izquierda, especificar si se desea a la derecha
Con acabado electropulido que ayuda a resbalar los líquidos y junta hidrófuga que evita depositarse suciedad y bacterias
Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente
Hasta IP69K
Especialmente diseñado para la industria alimentaria y salas blancas, precocinados, empresas lácteas, vitivinícolas o cualquier otro lugar donde sea imprescindible un ambiente limpio
IP66(W) según Norma IEC 60529
DIN 40050-9² - IP69K
DIN EN ISO 14 159 Seguridad en máquinas – Requisitos en higiene para la configuración de máquinas
Directiva máquinas industria alimentaria (2006/42/CE)
EHEDG Guideline Hygienic Design apart. 13 de aparatos para procesos abiertos
DIN EN 1672-2:2005 Requisitos máquinas para la industria alimentaria
Resistencia contra impacto IK10, IEC 62262
Normativa de industria alimentaria, materiales en contacto con alimentos (CE1935/2004)
Cumple directiva de baja tensión 2014/35/UE
Cumple normativa RoHs
Certificado UL Nema 4x, 12, 3r y I a petición. Nº File E342220
Máximo voltaje 1000 V
Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)
Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS

DIMENSIONES (mm)

ACERO INOXIDABLE

AISI 304L

ACERO INOXIDABLE

AISI 316L

ALTO

-A-

ANCHO

-B-

FONDO

-C-

MEDIDAS

PLACA

-ExF-

MVF302015

MVF302015316

300

200

150

270×170

MVF403020

MVF403020316

400

300

200

370×270

MVF604021

MVF604021316

600

400

210

570×370

MVF606021

MVF606021316

600

600

210

570×570

MVF705025

MVF705025316

700

500

250

670×430

MVF806030

MVF806030316

800

600

300

770×570

MVF108030

MVF108030316

1000

800

300

970×770

MVF128030

MVF128030316

1200

800

300

1170×770

Croquis:

croquis del producto
