Armario compacto techo inclinado

SERIE FRESH TRIBECA IP66

Armario de gran capacidad a un precio mas económico que la Serie Fresh Tribeca HD con tejado inclinado compacto, para la industria alimentaria, food processing, packaging, a un precio mas competitivo que la serie con junta azul HD.

Estanqueidad IP66, están certificados con normativa americana Nema 1,3r,12,4x y provistos de serie con maneta de acero inoxidable AISI316. Sin aberturas, bisagras internas, Con cuatro puntos de enclavamiento, suavidad en la apertura, facilidad de colocación sobre el propio suelo, flexibilidad y amplitud de trabajo máxima para sus montajes.

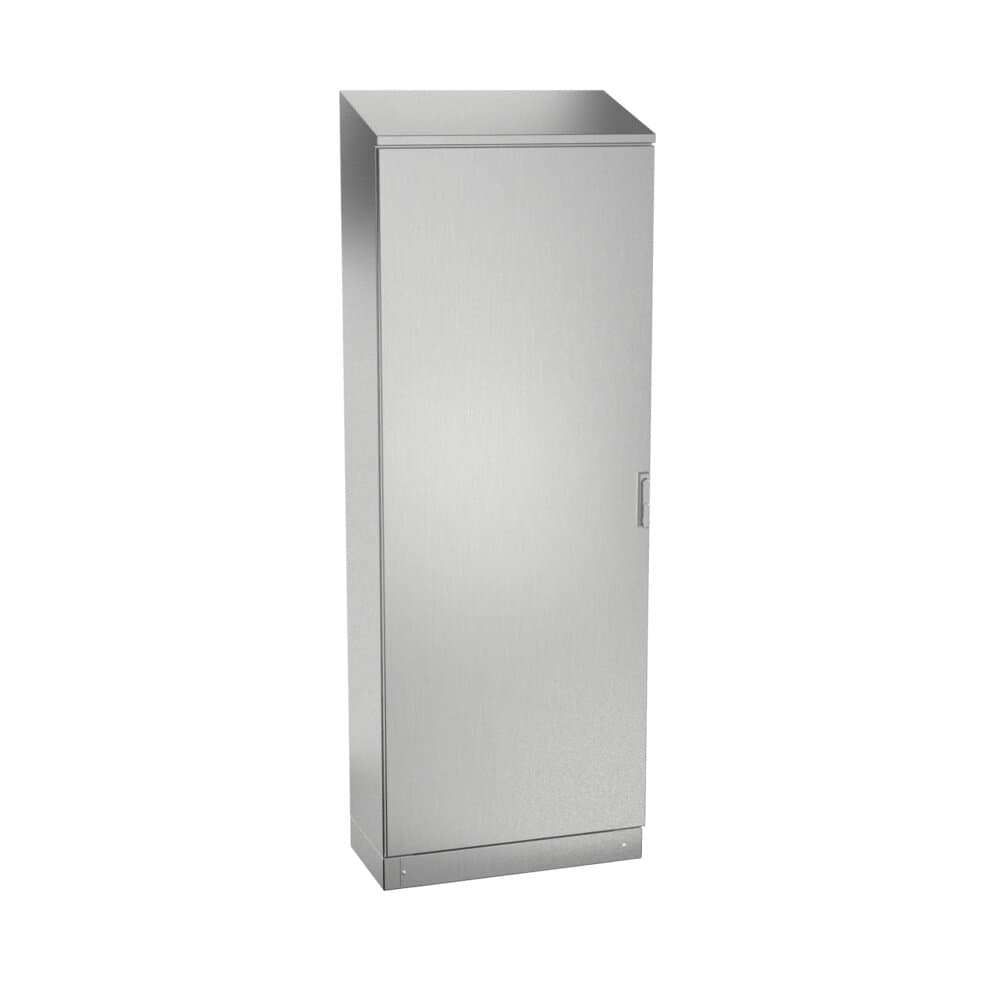

Armario compacto techo inclinado · vista principal

📄 Ficha técnica armario compacto techo inclinado

DATOS TÉCNICOS

Medidas Mínimas	A=1650-2000mm B=600-1000mm P=400-500mm
Medidas Máximas Puerta Doble	A=2000mm B=1600mm P=500mm
Medidas Mínimas Placa	A=1520-1870mm
Medidas Mínimas Placa	B=470-1470mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria con 4 puntos de enclavamiento
Profundidad Útil	375-475 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	silicona (-60 ºC a + 180 ºC)

IP69K extiende IEC 60529

Zócalos, cáncamos y patas metálicas

En acero inoxidable AISI 316L EN 14404

Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda

Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto

Sin aberturas donde alojarse bacterias

Con acabado electropulido que ayuda a resbalar los líquidos y junta hidrófuga que evita depositarse suciedad y bacterias

Apertura de la puerta a 120°. Apertura estándar hacia la izquierda, especificar si se desea a la derecha

El cuadro eléctrico viene de serie con cierre de palanca con cuatro puntos de enclavamiento y bisagras ocultas fabricadas en acero inoxidable

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente

Carga máxima repartida 600 kg

Hasta IP69K

Especialmente diseñado para la industria alimentaria y salas blancas, precocinados, empresas lácteas, vitivinícolas o cualquier otro lugar donde sea imprescindible un ambiente limpio

IP66 (IP55 en dos puertas) según Norma IEC 60529

DIN 40050-9² - IP69K

DIN EN ISO 14 159 Seguridad en máquinas – Requisitos en higiene para la configuración de máquinas

Directiva máquinas industria alimentaria (2006/42/CE)

EHEDG Guideline Hygienic Design apart. 13 de aparatos para procesos abiertos

DIN EN 1672-2:2005 Requisitos máquinas para la industria alimentaria

Grado de resistencia contra impacto IK10 según Norma IEC 62262

Cumple con normativa de industria alimentaria, materiales en contacto con alimentos (CE 1935/2004)

Directiva CE de baja tensión 2014/35/UE

Cumple normativa RoHs

Certificado UL Nema 4x, 12, 3r y I a petición. Nº File E342220

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS 1 PUERTA	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	ÁREA MECANIZABLE		MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	PUERTA	LATERAL	MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
HDT166040	1650	600	400	1447×500	375,5	1424×487,8	1614,8×344	1520×490	70,9	0,42
HDT168040	1650	800	400	1447×700	375,5	1424×687,8	1614,8×344	1520×690	93,05	0,56
HDT161040	1650	1000	400	1447×900	375,5	1424×887,8	1614,8×344	1520×890	111,4	0,70
HDT186040	1800	600	400	1597×500	375,5	1574×487,8	1764,8×344	1670×490	76,61	0,46
HDT186050	1800	600	500	1597×500	475,5	1574×487,8	1766×444	1670×490	84,69	0,57
HDT188040	1800	800	400	1597×700	375,5	1574×687,8	1764,8×344	1670×690	100,76	0,61
HDT188050	1800	800	500	1597×700	475,5	1574×687,8	1766×444	1670×690	107,21	0,76
HDT181040	1800	1000	400	1597×900	375,5	1574×887,8	1764,8×344	1670×890	120,24	0,76
HDT181050	1800	1000	500	1597×900	475,5	1574×887,8	1766×444	1670×890	127,18	0,95
HDT206040	2000	600	400	1797×500	375,5	1774×487,8	1964,8×344	1870×490	84,68	0,51
HDT206050	2000	600	500	1797×500	475,5	1774×487,8	1966×444	1870×490	93,46	0,64
HDT208040	2000	800	400	1797×700	375,5	1774×687,8	1964,8×344	1870×690	118,13	0,68
HDT208050	2000	800	500	1797×700	475,5	1774×687,8	1966×444	1870×690	118,13	0,85
HDT201040	2000	1000	400	1797×900	375,5	1774×887,8	1964,8×344	1870×890	133,58	0,85
HDT201050	2000	1000	500	1797×900	475,5	1774×887,8	1966×444	1870×890	140	1,05

Croquis:

📄 Certificación armario compacto techo inclinado
