Caja IP68 estanca geo

SERIE GEO-AMPHIBOX

Las cajas ip68 estancas de terminales y bornes Serie Geo-Amphibox fabricadas en acero inoxidable AISI 304L o AISI 316L.

El sellado perfecto permite la protección total contra polvo y resistente a inmersión continua de 7 dias a 1 metro de profundidad.

las cajas vienen provistas de tornillos imperdibles, y combinan robustez, estanqueidad, impermeabilidad y resistencia a la corrosión que la hacen ideal para aplicaciones eléctricas, electrónicas,

Ideales donde la estanqueidad contra el agua, el polvo así como su resistencia a la corrosión sean muy importantes, protegiendo eficazmente sus equipos eléctricos y electrónicos alojados en el interior con total seguridad y durante muchos años.

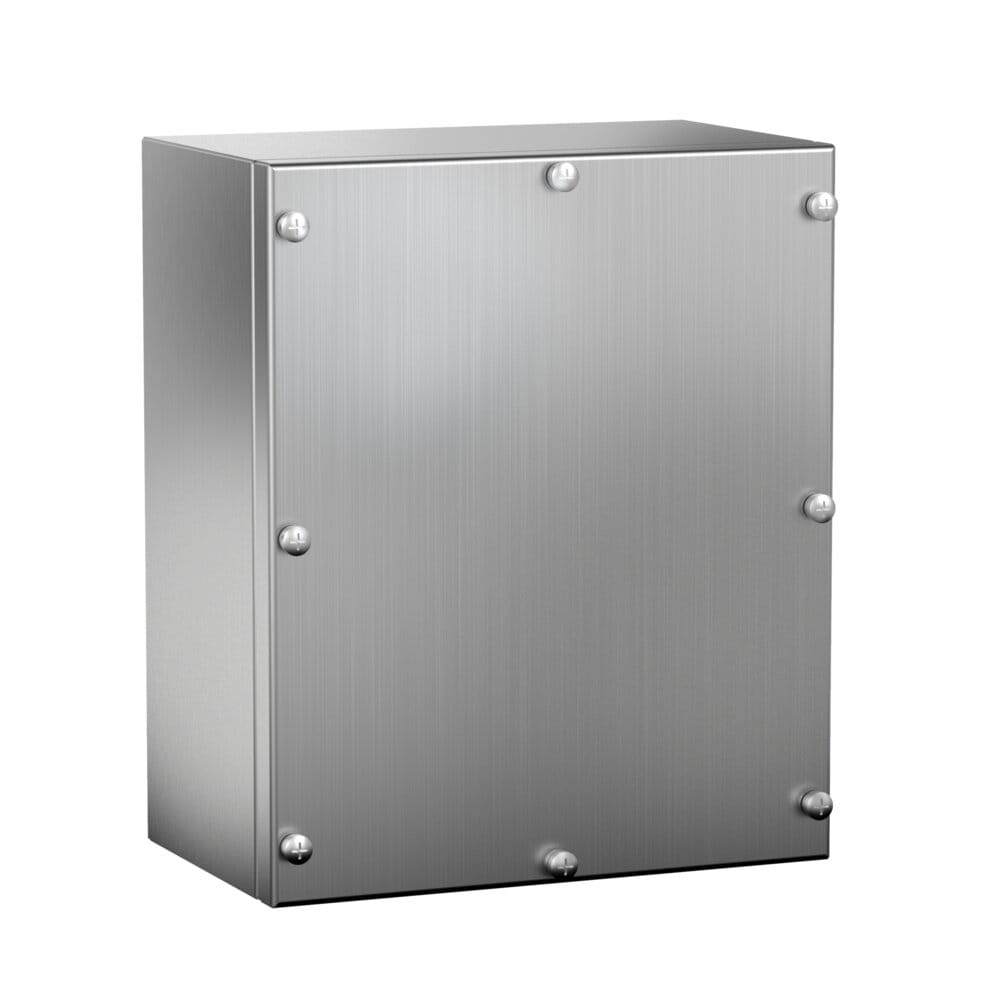

Caja IP68 estanca geo: vista principal del producto

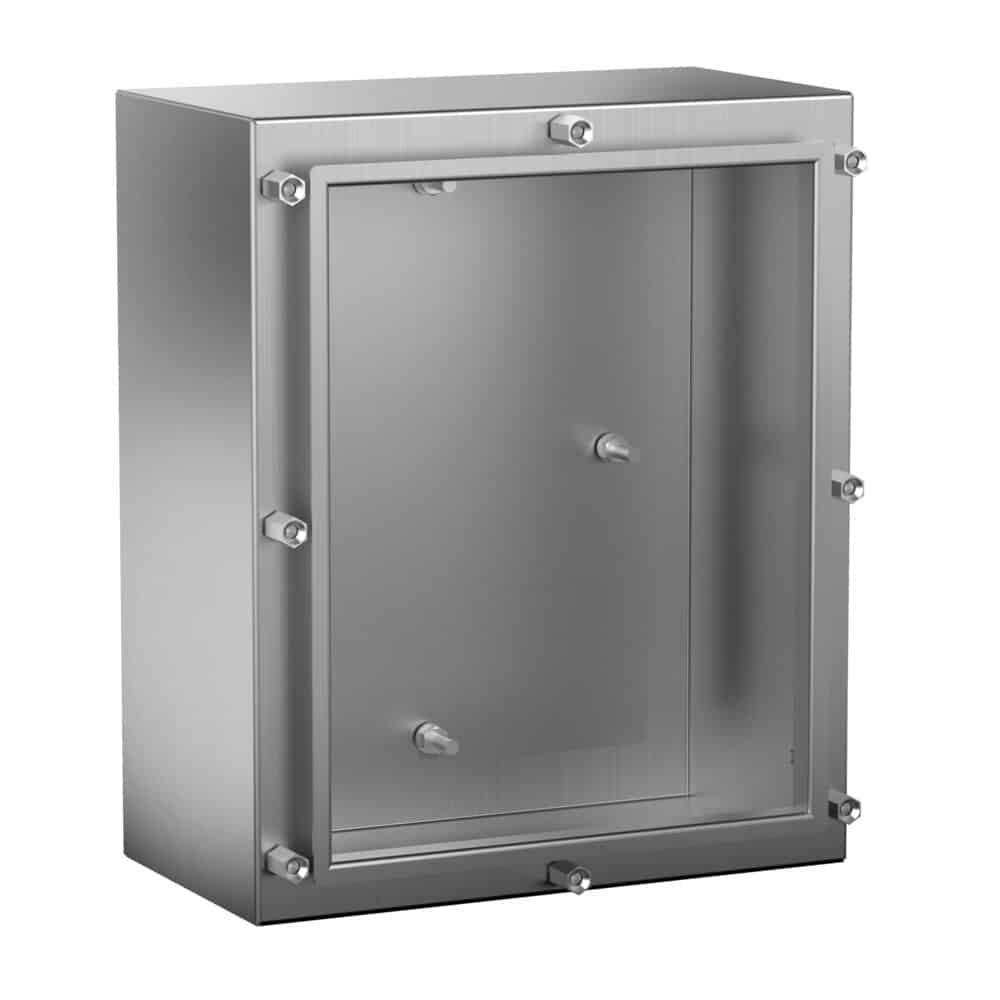

Caja IP68 estanca geo: vista de detalle del producto

DATOS TÉCNICOS

Medidas Mínimas	A=90-400mm B=90-400mm P=8-150mm
Medidas Mínimas Placa	A=24-334mm
Medidas Mínimas Placa	B=24-334mm
Espesor Cuerpo	1.2 mm \| 12/10 mm 0.0472 " \| 18 Gauge
Tipo Puerta	Puerta ciega
Tipo Apertura	Atornillada
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L
Acabados Alternativos	Pintado RAL 7035, 2B
Puerta Alternativa	Puerta con cristal de seguridad, Puerta con panel de policarbonato
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), EMC
Area Mecanizable	Tapa: 16x16-326x326, Lateral: 80x53.8-390x123.8, Sup/Inf: 53.8x80-123.8x390

A la medida según su necesidad

Aconsejamos la utilización de nuestros prensaestopas de acero inoxidable IP68 para el paso de cables

Bisagras en las puertas

En acero inoxidable AISI 316L EN 14404

Acabado en pintura texturizada con otros colores RAL bajo pedido

El sellado permite la protección total contra polvo y resistente a inmersión continua de 7 dias a 1 metro de profundidad

Este tipo de cajas combinan la resistencia a la corrosión y al impacto las más altas del mercado IK10.

Fabricación monobloc que consigue una perfecta estanqueidad y resistencia al impacto

Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.

Inox AISI 304L o AISI 316L

Tornillos imperdibles

Gran espacio interior que simplifica las operaciones de conexión, de terminales, componentes, etc.

Resistentes a la corrosión, diseño robusto y estanco

Esta combinación de características lo hacen ideales para el alojamiento interior de aparatos electrónicos, eléctricos, bornas,... en entornos adversos de intemperie, marina, oil & gas

IP68, norma IEC 62208 y EN 60529. Sumergible a 1metro de profundidad durante 7 dias

Resistencia al impacto IK10 según Norma IEC 62208 y EN 50102

CE según norma de baja tensión 2014/35/UE

Resistencia a la corrosión C5M, según norma ISO 12944 (AISI 316)

Máximo voltaje 1000 V

IP(W)66 ambientes corrosivos

Cumple normativa RoHS 2011/65/UE

Tornillos imperdibles

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS	DIMENSIONES (mm)
TAPA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	ALTO ÚTIL INTERIOR -D-	ANCHO ÚTIL INTERIOR -E-	FONDO ÚTIL INTERIOR -F-	ÁREA MECANIZABLE		MEDIDAS PLACA -GxH-
TAPA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	ALTO ÚTIL INTERIOR -D-	ANCHO ÚTIL INTERIOR -E-	FONDO ÚTIL INTERIOR -F-	PUERTA	LATERAL	MEDIDAS PLACA -GxH-
MVCB909080/68	90	90	80	39,6	39,6	61,4	25×25	60×28,8	–
MVCB209080/68	200	90	80	149,6	39,6	61,4	135×25	170×28,8	134×24
MVCB101615/68	100	160	150	49,6	109,6	131,4	35×95	70×98,8	34×94
MVCB202015/68	200	200	150	149,6	149,6	131,4	135×135	170×98,8	134×134
MVCB202520/68	200	250	200	149,6	199,6	181,4	135×185	170×148,8	134×184
MVCB303020/68	300	300	200	249,6	249,6	181,4	235×235	270×148,8	234×234
MVCB304030/68	300	400	300	249,6	349,6	281,4	235×335	270×248,8	234×334
MVCB404030/68	400	400	300	349,6	349,6	281,4	335×335	370×248,8	334×334
MVCB606040/68	600	600	400	549,6	549,6	381,4	535×535	570×348,8	534×534
MVCB808040/68	800	800	400	749,6	749,6	381,4	735×735	770×348,8	734×734
MVCB101050/68	1000	1000	500	949,6	949,6	481,4	935×935	970×448,8	934×934

* Diseño Geo Amphibox IP68 Acero Inoxidable – Tapa Atornillada Estanca

Croquis:

Accesorios:

Prensaestopas métrica poliamida IP68

Prensaestopas PG poliamida IP68

Prensaestopas métrica acero inoxidable IP68

Prensaestopas métrica acero inoxidable AISI316L

Prensaestopas EMC métrico latón niquelado IP68

Tapón métrica de latón niquelado IP68
