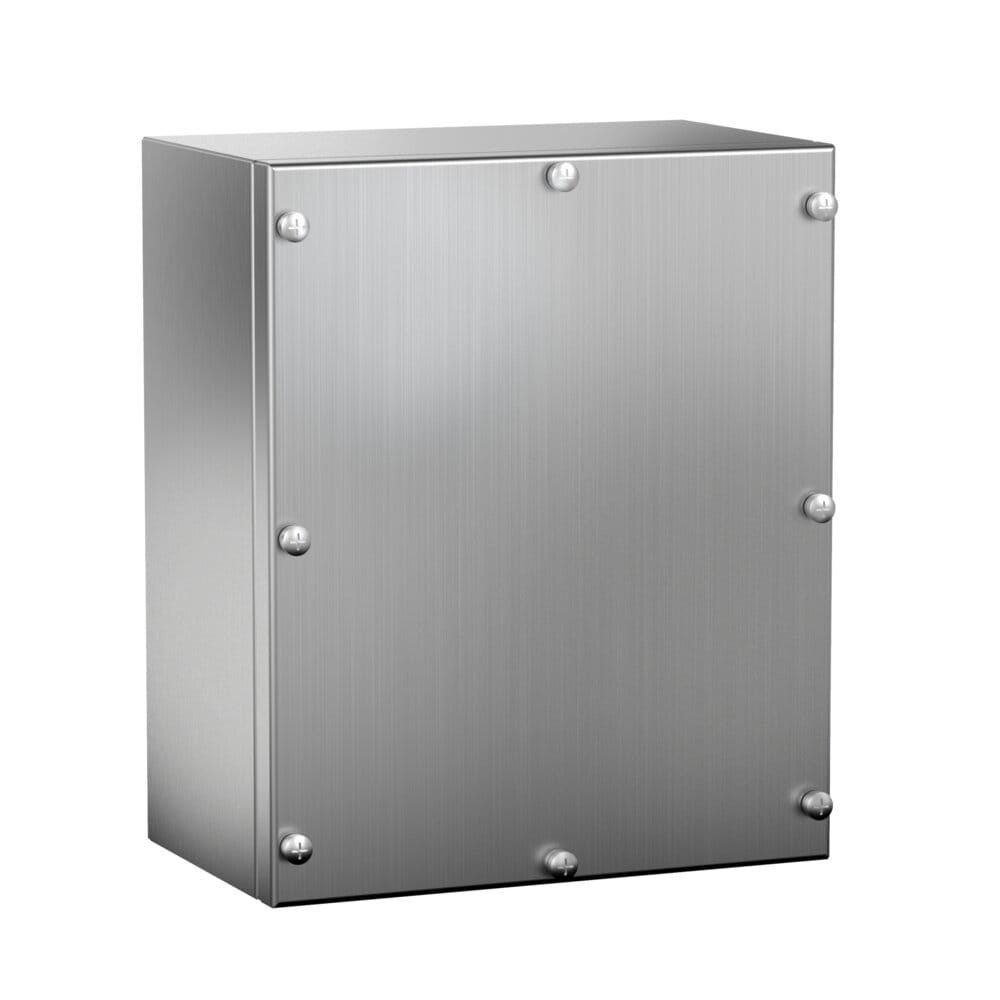

Boîtes de jonction inox IP68 Série Geo-Amphibox fabriqués en acier inoxydable AISI 304L et AISI 316L combinent une caractéristiques idéales pour des applications électriques et électroniques, avec une parfaite étancheité et de la sécurité contre les poussières et l’eau.
Le joint permet une protection ccomplète contre la poussière et l’eau à court terme à 1m de profondeur 7 jours.
| Dimensions minimales | A=90-400mm B=90-400mm P=8-150mm |
|---|---|
| Dimensions minimales de la plaque | A=24-334mm |
| Dimensions minimales de la plaque | B=24-334mm |
| Épaisseur du corps | 1.2 mm | 12/10 mm 0.0472 " | 18 Gauge |
| Type de porte | Porte aveugle |
| Type d'ouverture | Vissée |
| Matériau | AISI 304L/AISI 316L |
| Finition | Satiné |
| Matériau de la plaque | Galvanisé |
| Joint étanche | Polyuréthane |
| Température de fonctionnement | -40°C a +100°C (reducida exposición +160ºC) |
| Tension maximale | 1000 V |
| Matériaux alternatifs | AISI 316L |
|---|---|
| Finitions alternatives | Peint en RAL 7035, 2B |

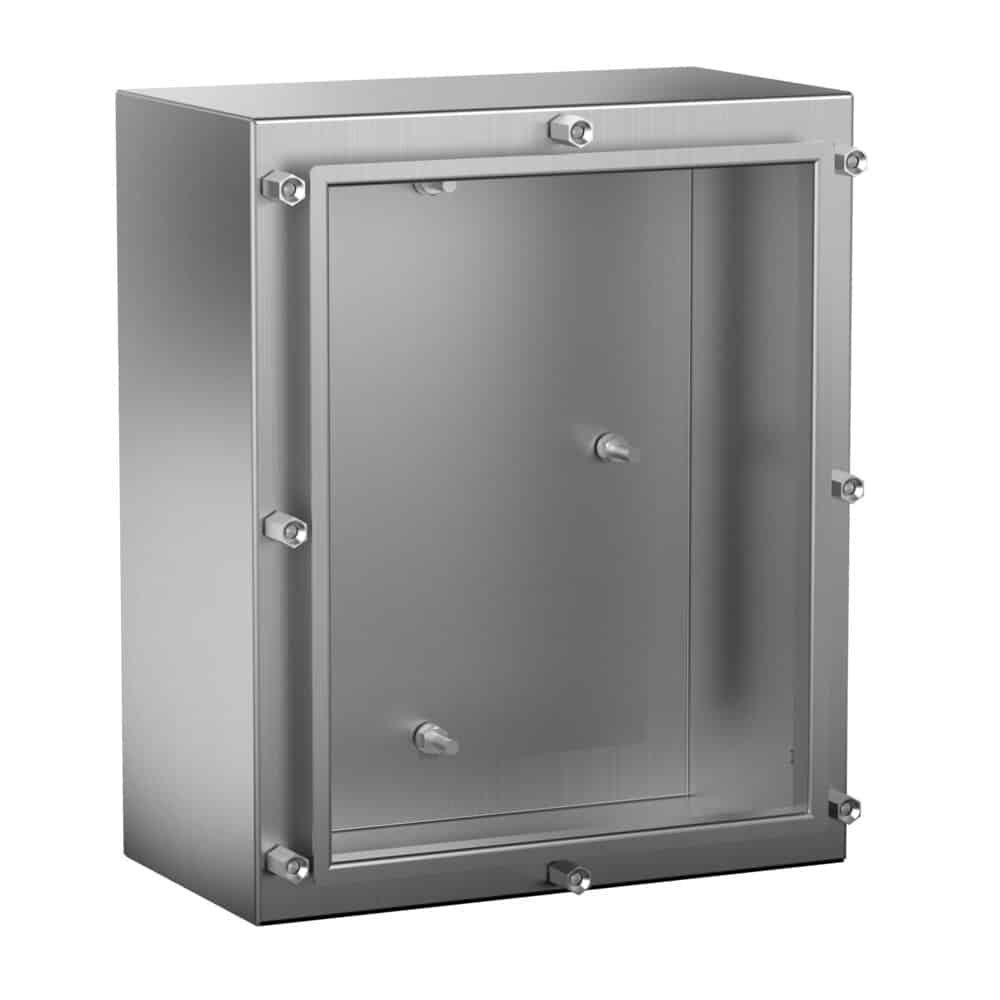

| Porte alternative | Porte avec vitre de sécurité, Porte avec panneau en polycarbonate |
| Matériau de la plaque intérieure | Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable |
| Joints alternatifs | silicone (-60 °C à + 180 °C), EMC |
| Zone usinable | Tapa: 16x16-326x326, Lateral: 80x53.8-390x123.8, Sup/Inf: 53.8x80-123.8x390 |
|
RÉFÉRENCES |
DIMENSIONS (mm) |
||||||||
|
COUVERCLE PLEIN (x) |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
HAUTEUR UTILE INTÉRIEURE -D- |
LARGEUR UTILE INTÉRIEURE -E- |
PROFONDEUR UTILE INTÉRIEURE -F- |
ZONE USINABLE |
DIMENSIONS PLAQUE -GxH- |
|
|
PORTE |
LATÉRAL |
||||||||
|
MVCB909080/68 |
90 |
90 |
80 |
39,6 |
39,6 |
61,4 |
25×25 |
60×28,8 |
– |
|
MVCB209080/68 |
200 |
90 |
80 |
149,6 |
39,6 |
61,4 |
135×25 |
170×28,8 |
134×24 |
|
MVCB101615/68 |
100 |
160 |
150 |
49,6 |
109,6 |
131,4 |
35×95 |
70×98,8 |
34×94 |
|
MVCB202015/68 |
200 |
200 |
150 |
149,6 |
149,6 |
131,4 |
135×135 |
170×98,8 |
134×134 |
|
MVCB202520/68 |
200 |
250 |
200 |
149,6 |
199,6 |
181,4 |
135×185 |
170×148,8 |
134×184 |
|
MVCB303020/68 |
300 |
300 |
200 |
249,6 |
249,6 |
181,4 |
235×235 |
270×148,8 |
234×234 |
|
MVCB304030/68 |
300 |
400 |
300 |
249,6 |
349,6 |
281,4 |
235×335 |
270×248,8 |
234×334 |
|
MVCB404030/68 |
400 |
400 |
300 |
349,6 |
349,6 |
281,4 |
335×335 |
370×248,8 |
334×334 |
|
MVCB606040/68 |
600 |
600 |
400 |
549,6 |
549,6 |
381,4 |
535×535 |
570×348,8 |
534×534 |
|
MVCB808040/68 |
800 |
800 |
400 |
749,6 |
749,6 |
381,4 |
735×735 |
770×348,8 |
734×734 |
|
MVCB101050/68 |
1000 |
1000 |
500 |
949,6 |
949,6 |
481,4 |
935×935 |
970×448,8 |
934×934 |
* Conception Geo Amphibox IP68 Acier Inoxydable – Couvercle Vissé Étanche
