Caja bornes hygienic geo IP66

SERIE GEO IP66

Caja de bornes y/o pulsadores Geo Hygienic Design, especialmente diseñada y homologada para la industria alimentaria, con junta de silicona azul, química, farmacéutica, centros de transformación, telecomunicaciones y para exteriores dadas sus ventajas de durabilidad y resistencia contra agentes químicos. Con junta de silicona azul

Descargas Técnicas Producto

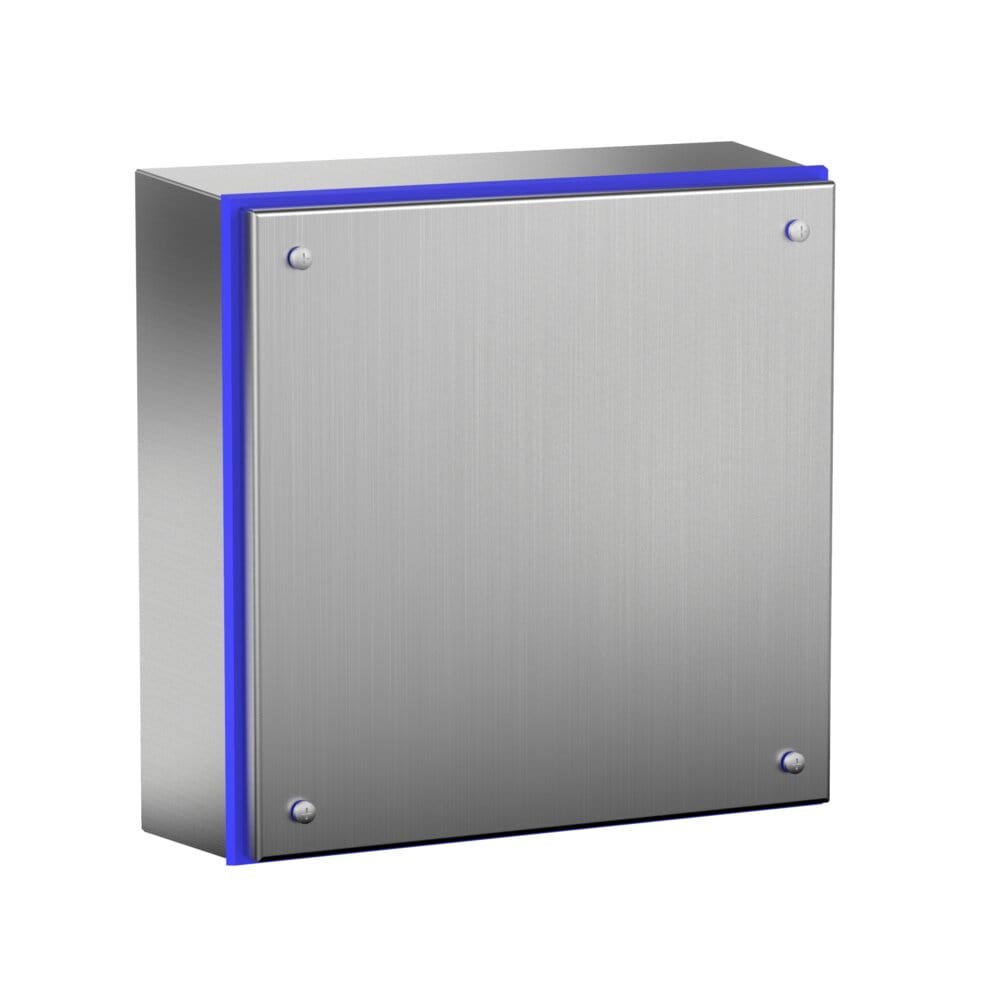

Caja bornes hygienic geo IP66 · vista principal

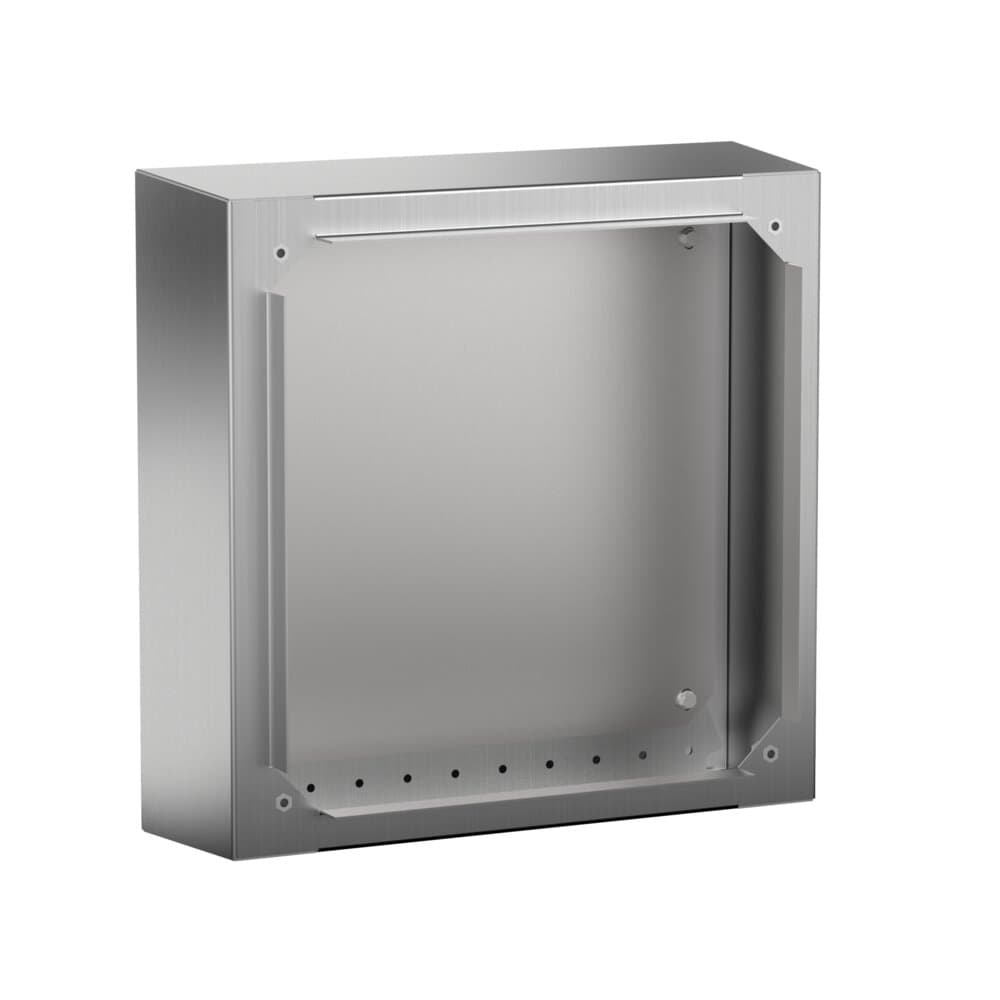

Caja bornes hygienic geo IP66: vista de detalle del producto
DATOS TÉCNICOS
Medidas Mínimas A=150-410mm   B=150-310mm   P=80-120mm
Medidas Mínimas Placa A=100-350mm
Medidas Mínimas Placa B=120-270mm
Espesor Cuerpo 1.5 mm | 12/10 mm
0.0472 " | 18 Gauge
Tipo Puerta Puerta ciega
Tipo Apertura Atornillada
Profundidad Útil 59,8-99,8 mm
Material AISI 304L/AISI 316L
AcabadoSatinado
Material Placa Galvanizado
Junta Estanca Silicona
Temperatura Trabajo -60°C a +180°C (reducida exposición hasta +350°C)
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Materiales Alternativos AISI 316L, Aluminio, Galvanizado
Acabados AlternativosPintado RAL 7035
Material Placa Interior Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Area MecanizableTapa: 80x80 - 330x230, Lateral: 124,6x26,1 - 378,8x66,2
IP69K extiende IEC 60529
En acero inoxidable AISI 316L EN 14404
Tornillos imperdibles
Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda
Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.
Realización monobloc, consigue una perfecta estanqueidad y resistencia al impacto
Perfecta estanqueidad gracias a las juntas utilizadas en las uniones
Junta silicona resistente a temperaturas -60ºC a +200ºC
Tornillos imperdibles
Los laterales tienen una inclinación de 3º
Opción de montaje con soporte mural
Delvalle realiza a medida cualquier tamaño que no encuentre en esta tabla. Disponible con fondo de hasta 1000 mm
Resistente a agua caliente a presión IP69K
IP66(W) según Norma IEC 60529
DIN 40050-9² - IP69K extiende
DIN EN ISO 14 159 Seguridad en máquinas – Requisitos en higiene para la configuración de máquinas
Directiva máquinas industria alimentaria (2006/42/CE)
EHEDG Guideline Hygienic Design apart. 13 de aparatos para procesos abiertos
DIN EN 1672-2:2005 Requisitos máquinas para la industria alimentaria
Resistencia contra impacto IK10, IEC 62262
Normativa de industria alimentaria, materiales en contacto con alimentos (CE1935/2004)
Cumple directiva de baja tensión 2014/35/UE
Cumple normativa RoHs
Certificado UL Nema 4x, 12, 3r y I a petición. Nº File E342220
Máximo voltaje 1000 V
Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)
Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS

DIMENSIONES (mm)

ACERO INOXIDABLE

AISI 304L

ACERO INOXIDABLE

AISI 316L

ALTO

-A-

ANCHO

-B-

FONDO

-C-

MVH1515

MVH1515316

150

150

100

MVH1520

MVH1520316

150

200

100

MVH2020

MVH2020316

200

200

100

MVH2030

MVH2030316

200

300

100

MVH2040

MVH2040316

200

400

100

MVH3030

MVH3030316

300

300

100

MVH3040

MVH3040316

300

400

100

MVH4040

MVH4040316

400

400

120

MVH4060

MVH4060316

400

600

120

Croquis:

croquis del producto
