Accueil > Produits > Armoires électriques étanches > Coffrets électriques IP66 - IP65 > Boîtier électrique geo hygienic IP66

Boîtier électrique geo hygienic IP66

SERIE GEO IP66

Boitier électrique hygiénique inox GEO Hygienic Design

Homologué pour l’industrie alimentaire, chimique, pharmaceutique, centres de traitement, télécommunications et à l’extérieur, en raison de ses avantages de durabilité et de résis-tance aux agents chimiques.

Boîtes de jonction en acier inoxydable IP66 GEO
SÉRIE GEO

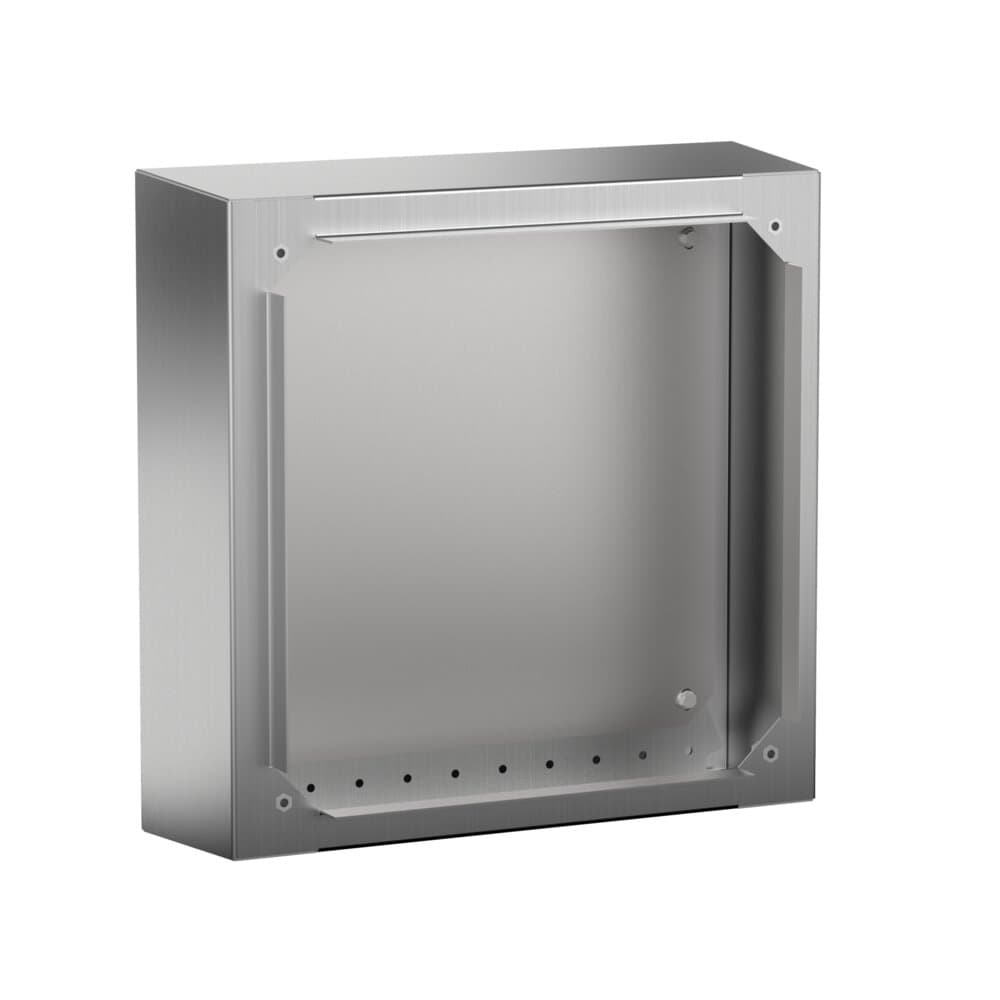

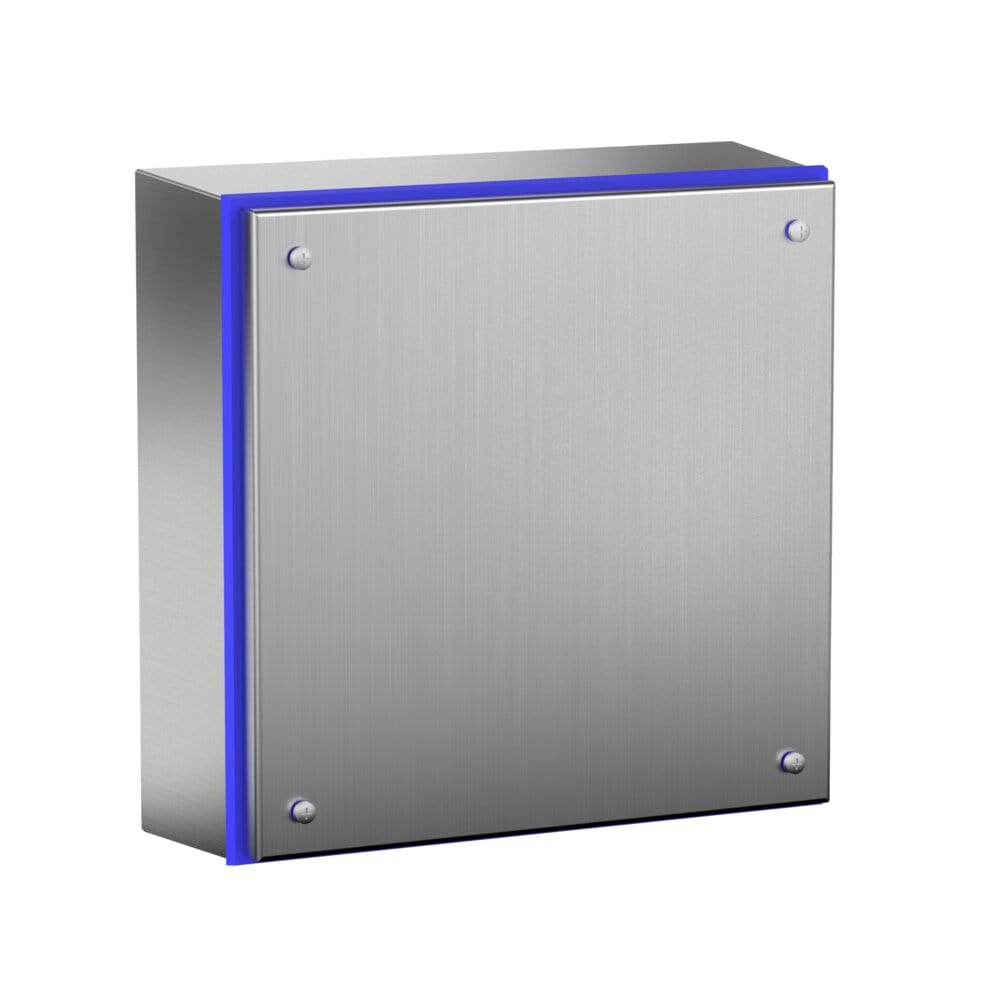

Boîtier électrique geo hygienic IP66 · vue principale

Boîtier électrique geo hygienic IP66 : vue de détail du produit

DONNÉES TECHNIQUES

Dimensions minimales	A=150-410mm B=150-310mm P=80-120mm
Dimensions minimales de la plaque	A=100-350mm
Dimensions minimales de la plaque	B=120-270mm
Épaisseur du corps	1.5 mm \| 12/10 mm 0.0472 " \| 18 Gauge
Type de porte	Porte aveugle
Type d'ouverture	Vissée
Profondeur utile	59,8-99,8 mm
Matériau	AISI 304L/AISI 316L
Finition	Satiné
Matériau de la plaque	Galvanisé
Joint étanche	Silicone
Température de fonctionnement	-60°C a +180°C (reducida exposición hasta +350°C)
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Matériaux alternatifs	AISI 316L, Aluminium, Galvanisé
Finitions alternatives	Peint en RAL 7035
Matériau de la plaque intérieure	Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable
Zone usinable	Tapa: 80x80 - 330x230, Lateral: 124,6x26,1 - 378,8x66,2

Degré de protection IP69K

armoires en acier inoxydable AISI 316L

Vis de sécurité

Il est livré avec un film protecteur qui évite les rayures et les éraflures lors de sa manipulation.

Étanchéité parfaite grâce aux joints utilisés dans les assemblages

Joints en silicone résistants aux températures de -60ºC à +200ºC

Vis à tête captive

Les côtés ont une inclinaison de 3º

Option de montage avec support mural

Delvalle réalise sur mesure toute taille non présente dans ce tableau. Disponible avec une profondeur allant jusqu'à 1000 mm

Résistant à l'eau chaude sous pression IP69K

IP66(W) selon la norme IEC 60529

DIN 40050-9² - IP69K étendu

DIN EN ISO 14 159 Sécurité des machines – Exigences d'hygiène pour la conception des machines

Directive machines industrie alimentaire (2006/42/CE)

guide EHEDG de conception hygiénique, section 13

DIN EN 1672-2:2005 Exigences pour les machines de l'industrie alimentaire

Résistance aux chocs IK10, IEC 62262

Réglementation de l'industrie alimentaire, matériaux en contact avec les aliments (CE1935/2004)

Conforme à la directive basse tension 2014/35/UE

Directive RoHS

Certificat UL Nema 4x, 12, 3r et I sur demande. N° Dossier E342220

Tension maximale 1000 V

Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)

Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

RÉFÉRENCES		DIMENSIONS (mm)
ACIER INOXYDABLE AISI 304L	ACIER INOXYDABLE AISI 316L	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-
MVH1515	MVH1515316	150	150	100
MVH1520	MVH1520316	150	200	100
MVH2020	MVH2020316	200	200	100
MVH2030	MVH2030316	200	300	100
MVH2040	MVH2040316	200	400	100
MVH3030	MVH3030316	300	300	100
MVH3040	MVH3040316	300	400	100
MVH4040	MVH4040316	400	400	120
MVH4060	MVH4060316	400	600	120

Croquis:

📄 Certification boîtier électrique geo hygienic ip66
