Pupitre desmontable acero atrium IP66

SERIE ATRIUM IP66

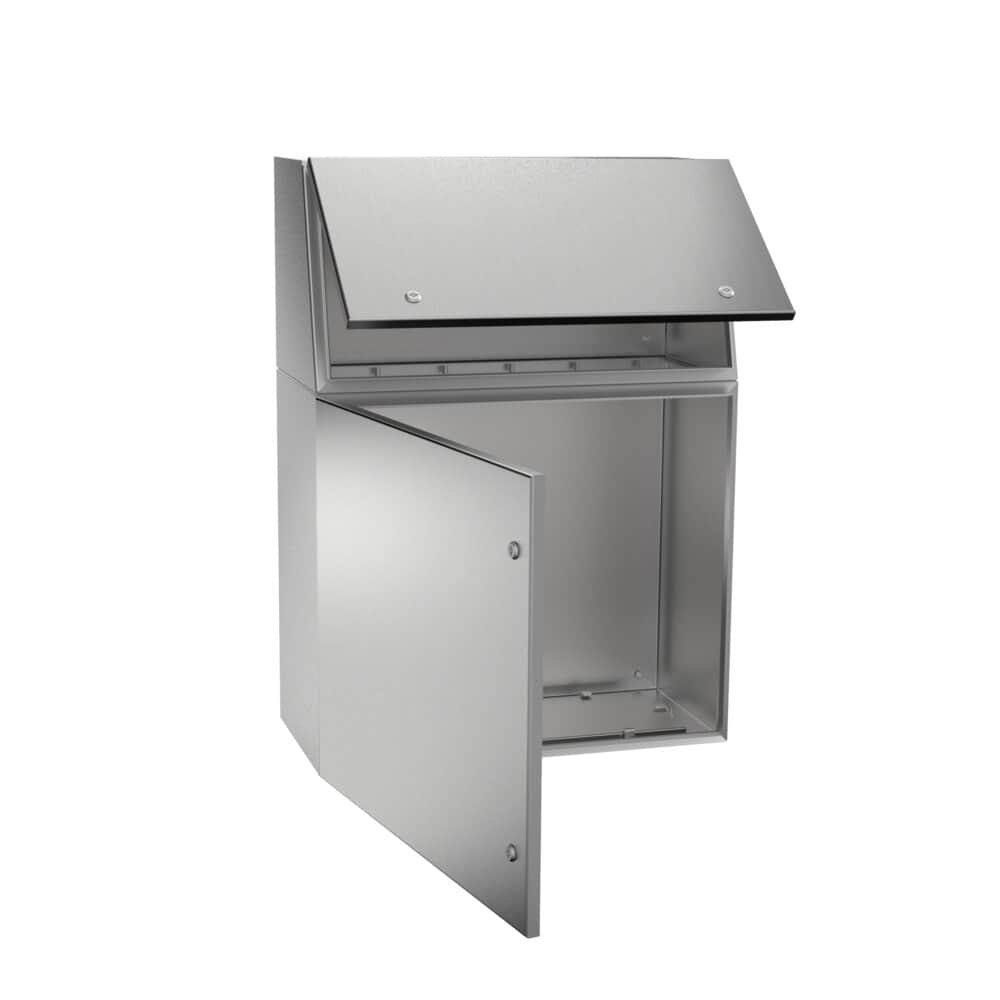

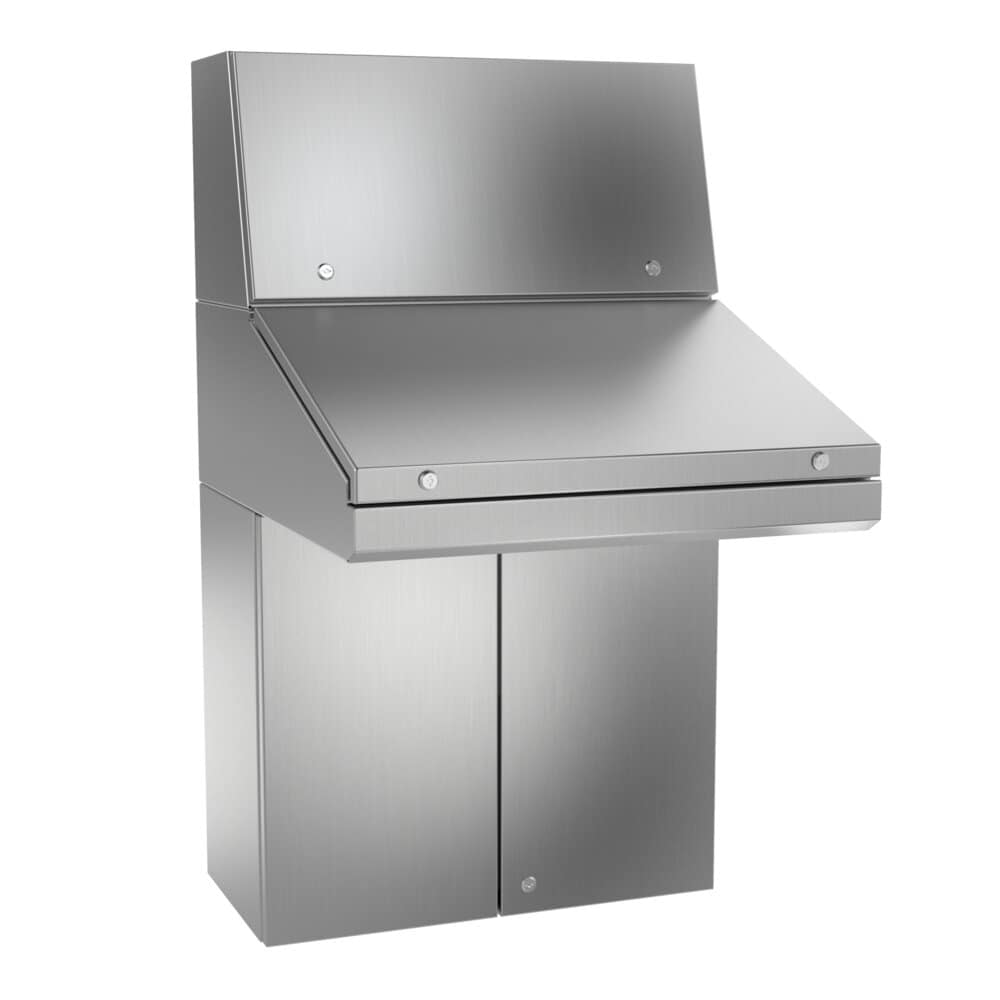

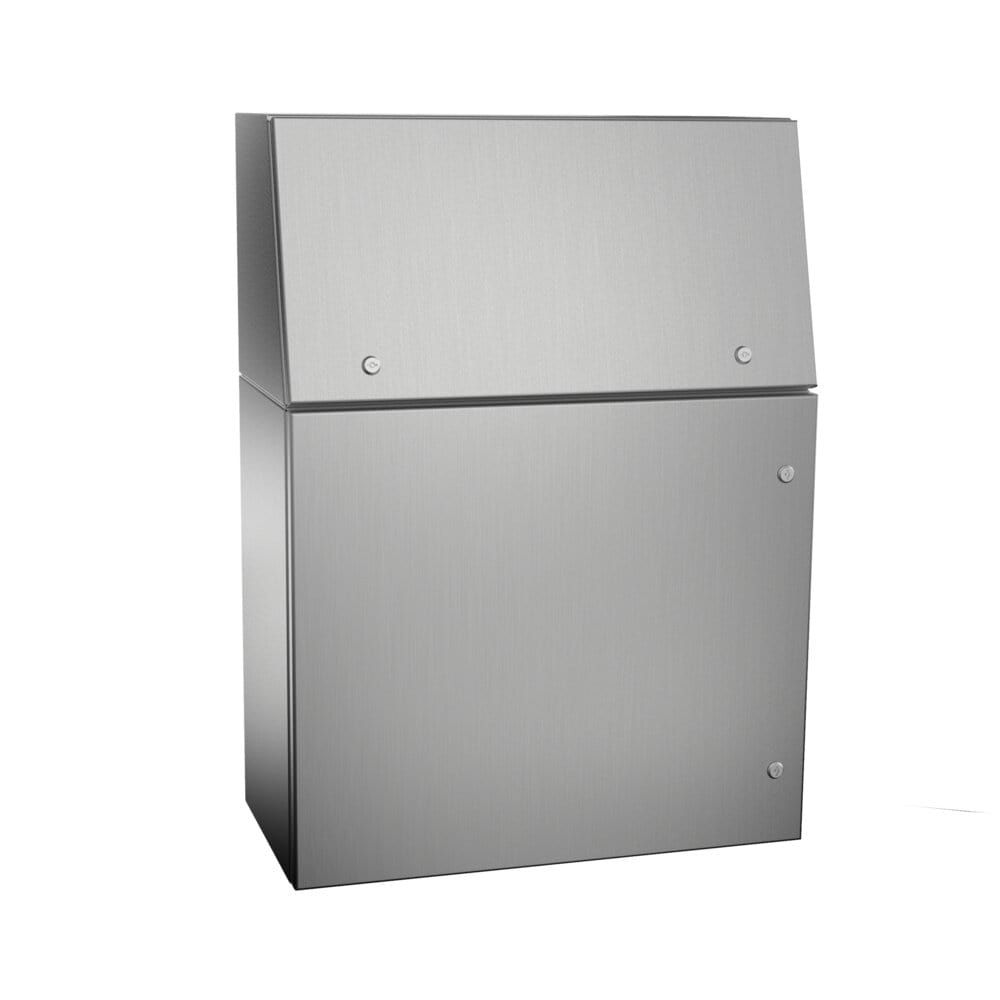

Pupitre desmontable Serie Atrium, elegante y funcional, construido en tres partes para poder elegir en cada una de ellas la que mas se adapte a la necesidad de cada instalación, de fácil acceso para el operador, fabricado en acero pintado, su diseño permite una estanqueidad IP66 (en una puerta, IP55 en dos puertas) y la máxima resistencia IK10. Puerta superior con amortiguadores que facilitan su apertura y retención, fondo desmontable, bisagras ocultas. Su canal vierte aguas evita el contacto de líquidos con la junta de poliuretano homologada UL sin uniones, la apertura de la puerta es de 130° lo que facilita el acceso interior. Se incluyen pernos de masa. Pintado en pintura estándar texturado RAL 7032 o 7035.

DATOS TÉCNICOS
Medidas Mínimas A=1100-1414mm   B=600-1600mm   P=380-918mm
Espesor Cuerpo 1.5 mm | 15/10 mm
0.059 " | 16 Gauge
Apertura Puerta 130 °
Tipo Puerta Puerta ciega
Tipo Apertura Giratoria con bisagras ocultas
Sistema Cierre Cierres de cuarto de vuelta doble bit
Material AISI 304L/AISI 316L
AcabadoSatinado
Material Placa Galvanizado
Junta Estanca Poliuretano
Temperatura Trabajo -40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Materiales Alternativos AISI 316L, Galvanizado, Aluminio
Acabados AlternativosPintado RAL 7035
Puerta Alternativa Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas EMC, silicona (-60 ºC a + 180 ºC)
A la medida según su necesidad
Acabado en pintura texturizada con otros colores RAL bajo pedido
Junta de protección electromagnética EMC entre marco y las super cies de contacto. Garantizando una perfecta conexión eléctrica. Norma CEE 89/336
Amplio espacio de montaje y gran accesibilidad
Gran robustez del conjunto
Apertura de la puerta a 130°
De serie con cierre de doble bit
Perfecta estanqueidad gracias a las juntas utilizadas en las uniones
Gran versatilidad, por lo que puede aplicar se a casi cualquier ámbito
Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente
Resistencia y durabilidad
Soluciones especiales a medida
Dividido en tres partes, perfecta ergonomía
Amplia gama de modelos disponibles
Acabado en RAL 7035
Especialmente diseñado para tener la máxima flexibilidad respecto a su uso. Gracias a esto lo podemos ver en controles de máquinas, dada su comodidad en el manejo, sistemas de control...
Hasta IP66 según Norma IEC EN 62208 y EN 60529
Grado de Resistencia contra impacto
IK10 según Norma IEC 62208 y EN 50102
Construidos bajo normativas CE de baja tensión 2006/95/CE
Máximo voltaje 1000 V
Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)
Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS

DIMENSIONES (mm)

CONSOLA

SUPERIOR

ALTO

– A –

ANCHO

– B –

FONDO

– C –

MPHCS406038

400

600

380

MPHCS408038

800

MPHCS401038

1000

MPHCS401238

1200

MPHCS401438

1400

MPHCS401638

1600

REFERENCIAS

DIMENSIONES (mm)

CONSOLA

CENTRAL

ALTO

– A –

ANCHO

– B –

FONDO

– C –

MPHCC316091

314

600

918

MPHCC318091

800

MPHCC311091

1000

MPHCC311291

1200

MPHCC311491

1400

MPHCC311691

1600

REFERENCIAS

DIMENSIONES (mm)

CONSOLA

BASE

ALTO

– A –

ANCHO

– B –

FONDO

– C –

MPHCB706038

700

600

380

MPHCB708038

800

MPHCB701038

1000

MPHCB701238

1200

MPHCB701438

1400

MPHCB701638

1600

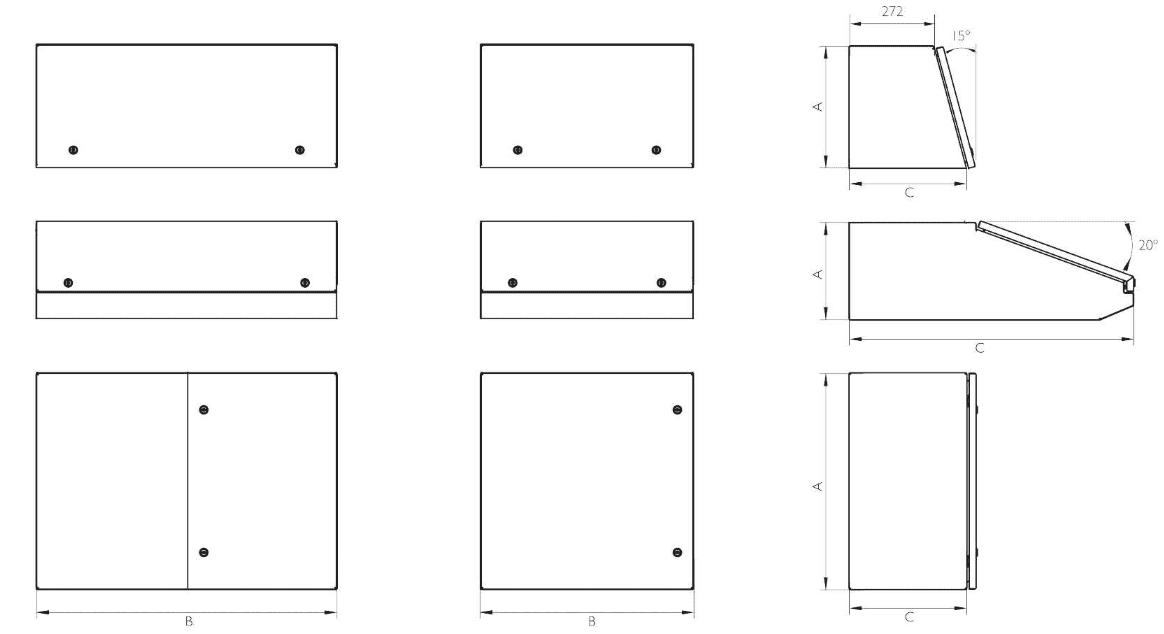

Croquis:

croquis del producto
