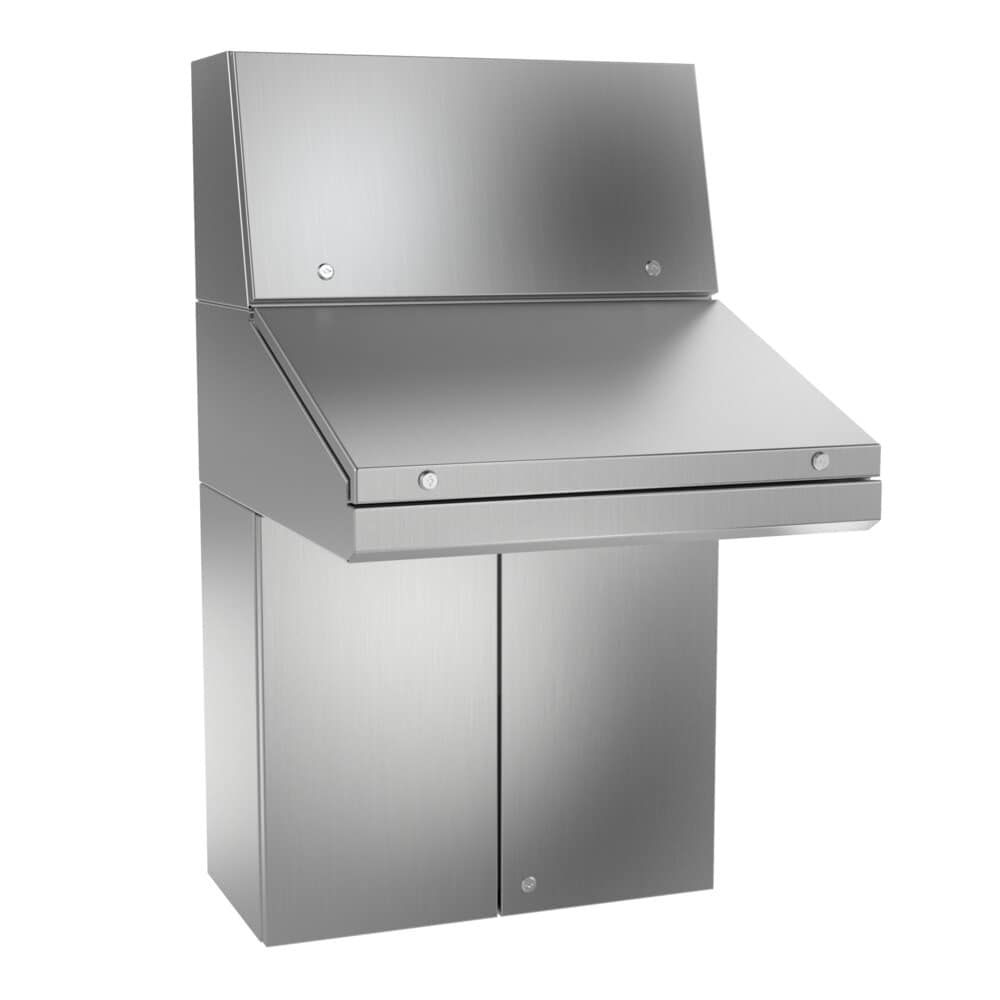

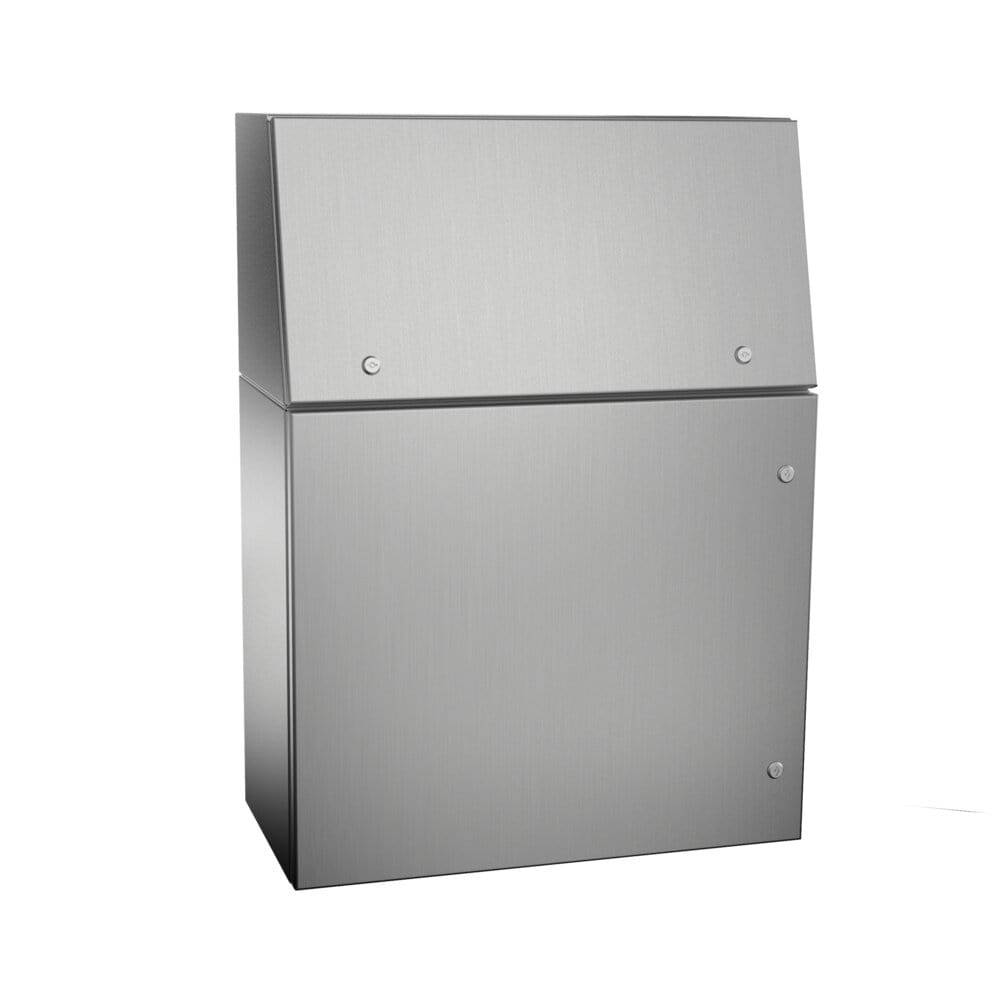

Pupitre démontable en acier Atrium IP66.

SERIE ATRIUM IP66

Pupitre démontable Série Atrium, élégant et fonctionnel, construit en trois parties pour permettre de choisir celle qui s'adapte le mieux aux besoins de chaque installation. Facile d'accès pour l'opérateur et fabriqué en acier peint, sa conception permet une étanchéité IP66 (une porte, IP55 pour deux portes) et une résistance maximale IK10. La porte supérieure est équipée d'amortisseurs facilitant l'ouverture et la rétention, d'un fond démontable et de charnières invisibles. Son canal de gouttière évite le contact des liquides avec le joint en polyuréthane homologué UL sans raccords, et l'ouverture de la porte à 130° facilite l'accès intérieur. Des goujons de mise à la masse sont inclus. Finition en peinture standard texturée RAL 7032 ou 7035.

DONNÉES TECHNIQUES
Dimensions minimales A=1100-1414mm   B=600-1600mm   P=380-918mm
Épaisseur du corps 1.5 mm | 15/10 mm
0.059 " | 16 Gauge
Ouverture de la porte 130 °
Type de porte Porte aveugle
Type d'ouverture Pivotante avec charnières invisibles
Système de fermeture Serrures à quart de tour double panneton
MatériauAISI 304L/AISI 316L
FinitionSatiné
Matériau de la plaque Galvanisé
Joint étanche Polyuréthane
Température de fonctionnement -40°C a +100°C (reducida exposición +160ºC)
Tension maximale 1000 V
OPTIONS ALTERNATIVES
Matériaux alternatifs AISI 316L, Galvanisé, Aluminium
Finitions alternatives Peint en RAL 7035
Porte alternative Porte avec panneau en polycarbonate, Porte avec vitre de sécurité
Matériau de la plaque intérieure Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable
Joints alternatifs EMC, silicone (-60 °C à + 180 °C)
Fabrication d'armoires personnalisées
Armoires avec finition en peinture texturée
joint EMC
grand espace de montage

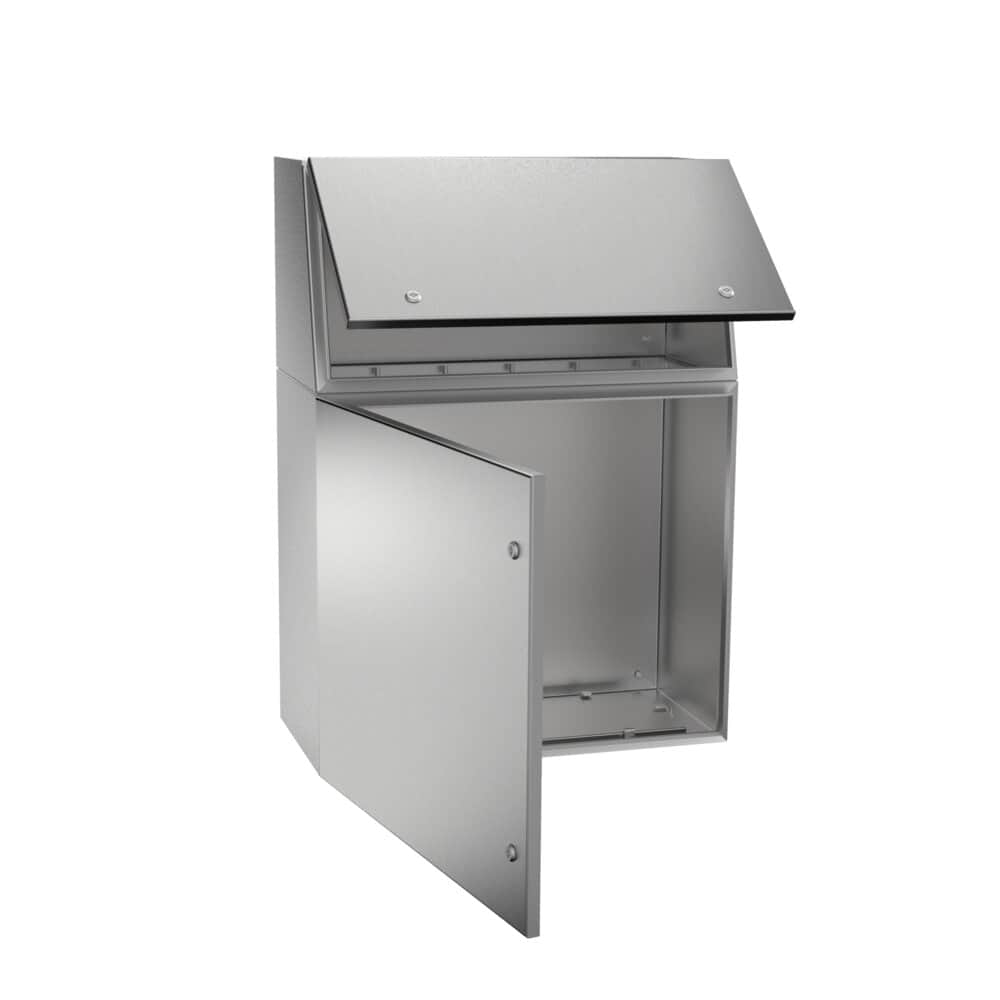

Ouverture de la porte à 130°
fermeture à double panneton
Étanchéité parfaite grâce aux joints utilisés dans les assemblages
Grande polyvalence, car il peut s'appliquer à presque tous les domaines
Delvalle réalise sur commande toute dimension adaptée à vos besoins, y compris des trous, des rainures et des formes, tant sur la porte que sur l'enveloppe
haute résistance et durabilité
Solutions spéciales sur mesure
armoire divisée en trois parties
Large gamme de modèles disponibles
Finition en couleur RAL 7035
Conçu spécialement pour offrir une flexibilité maximale d'utilisation. Grâce à cela, on le trouve dans les contrôles de machines, étant donné son confort d'utilisation, les systèmes de contr
Jusqu'à IP66 selon la norme IEC EN 62208 et EN 60529
Degré de résistance aux chocs
IK10 selon la norme IEC 62208 et EN 50102
Construits selon la directive CE basse tension 2006/95/CE
Tension maximale 1000 V
Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)
Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

RÉFÉRENCES

DIMENSIONS (mm)

CONSOLE

SUPÉRIEURE

HAUTEUR

– A –

LARGEUR

– B –

PROFONDEUR

– C –

MPHCS406038

400

600

380

MPHCS408038

800

MPHCS401038

1000

MPHCS401238

1200

MPHCS401438

1400

MPHCS401638

1600

RÉFÉRENCES

DIMENSIONS (mm)

CONSOLE

CENTRALE

HAUTEUR

– A –

LARGEUR

– B –

PROFONDEUR

– C –

MPHCC316091

314

600

918

MPHCC318091

800

MPHCC311091

1000

MPHCC311291

1200

MPHCC311491

1400

MPHCC311691

1600

RÉFÉRENCES

DIMENSIONS (mm)

CONSOLE

DE BASE

HAUTEUR

– A –

LARGEUR

– B –

PROFONDEUR

– C –

MPHCB706038

700

600

380

MPHCB708038

800

MPHCB701038

1000

MPHCB701238

1200

MPHCB701438

1400

MPHCB701638

1600

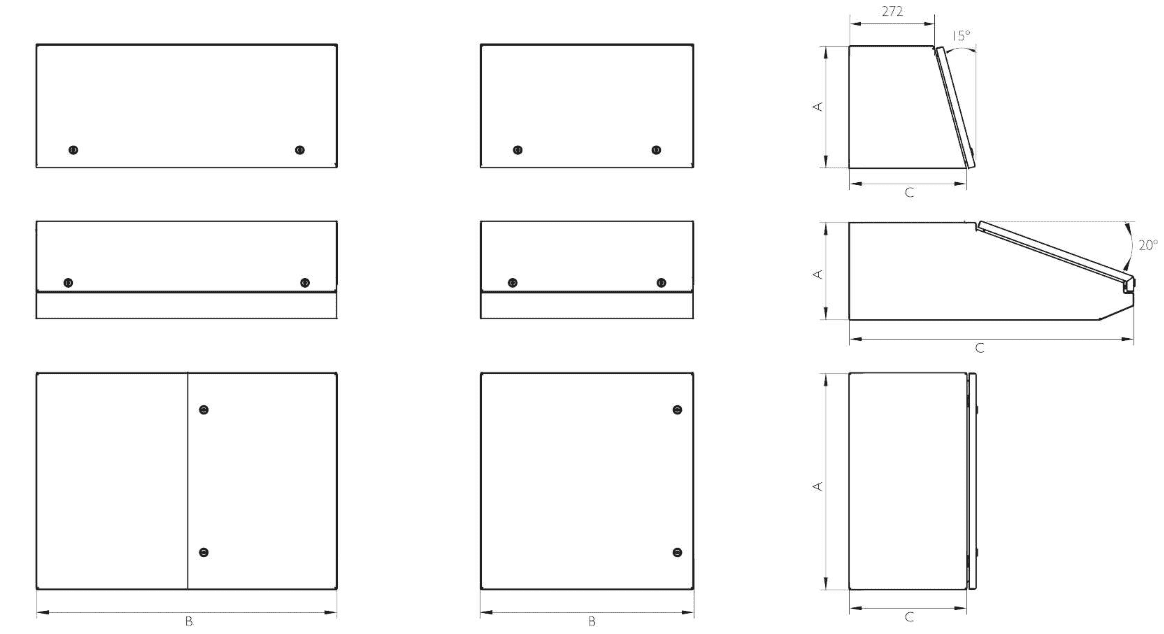

Croquis:

croquis del producto
