Pupitre inoxidable riviera IP66

SERIE RIVIERA IP66

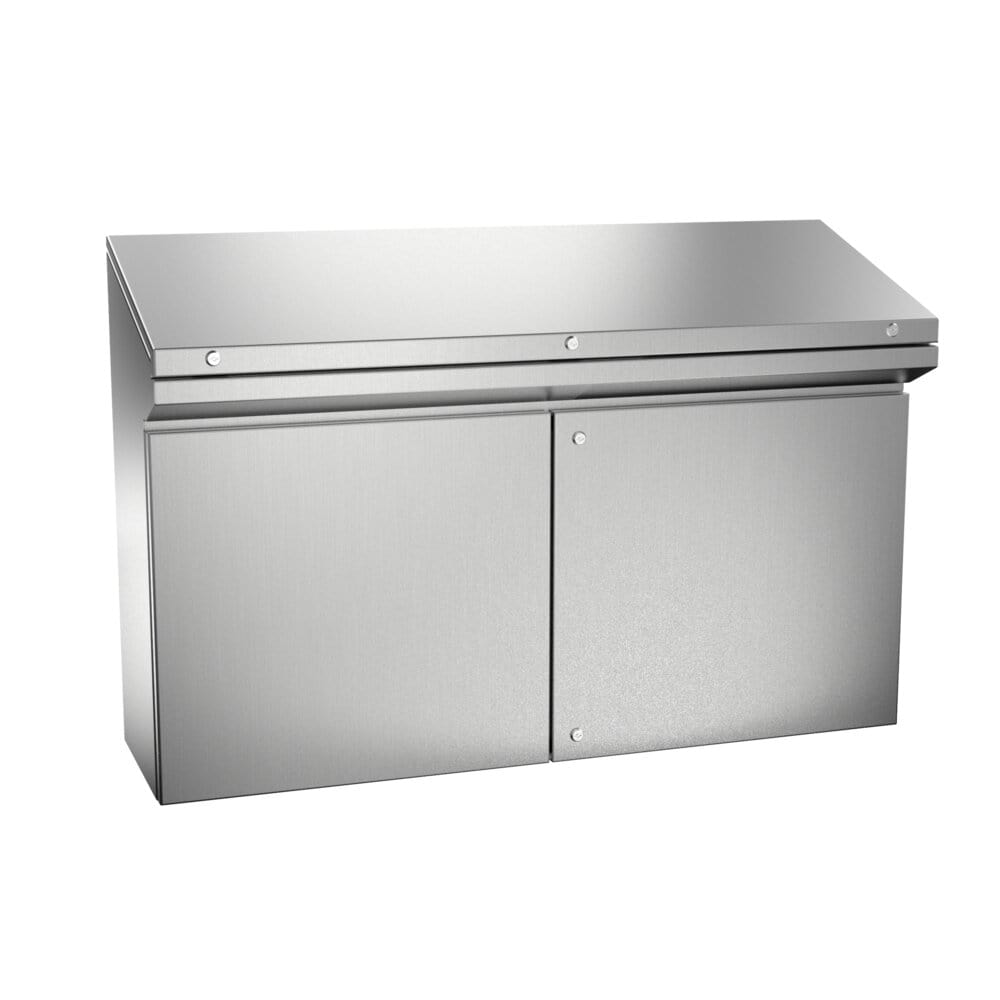

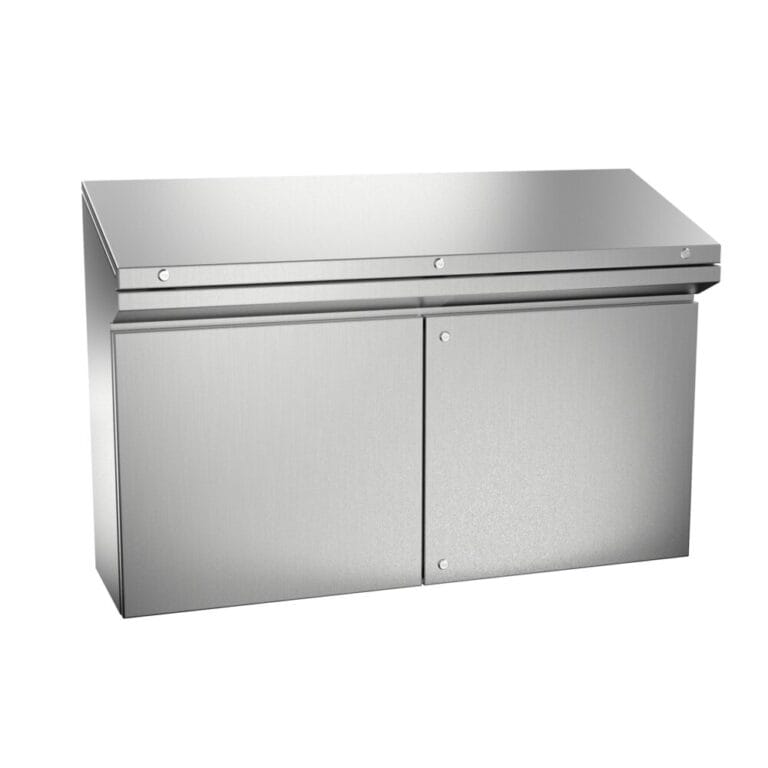

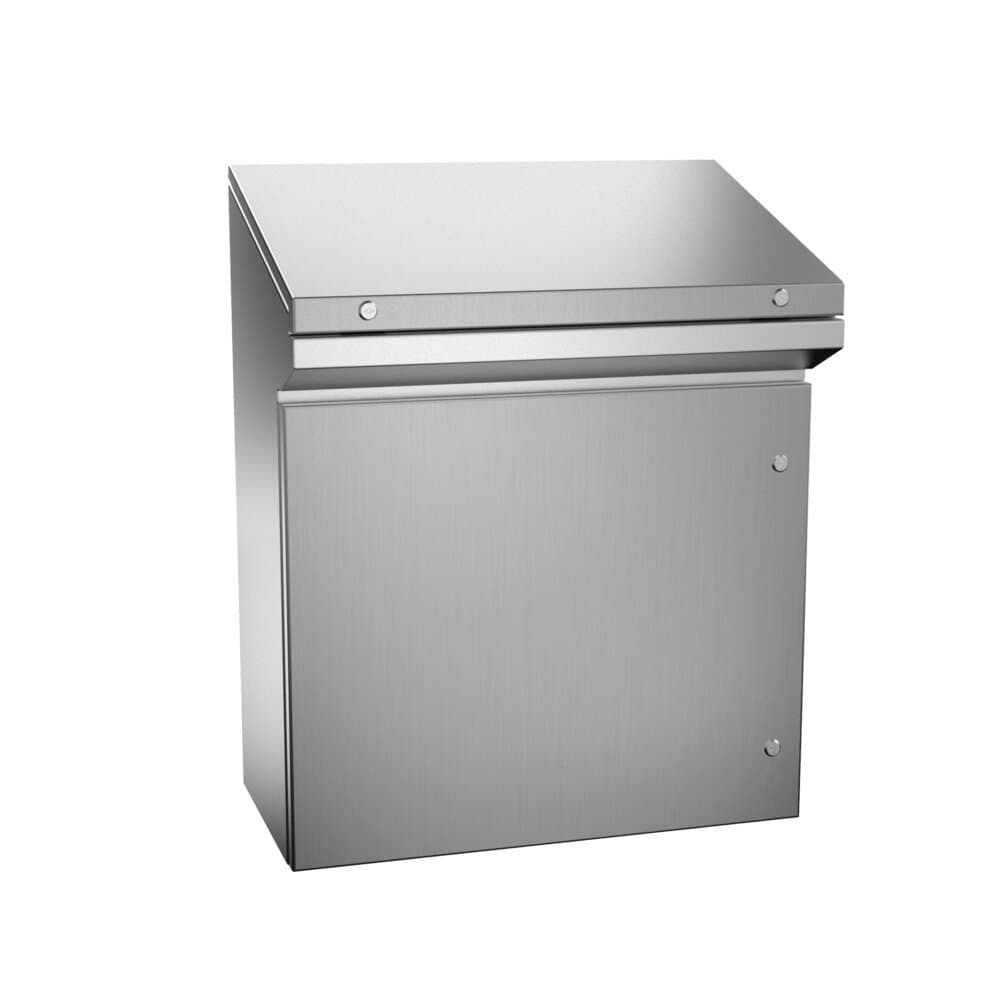

Pupitre Serie Riviera, elegante y funcional, de fácil acceso para el operador, fabricado en acero inoxidable AISI 304L EN 14306, finalmente pulido, su diseño permite una estanqueidad IP66 (con una puerta inferior, IP55 con dos puertas inferiores) y la máxima resistencia IK10.

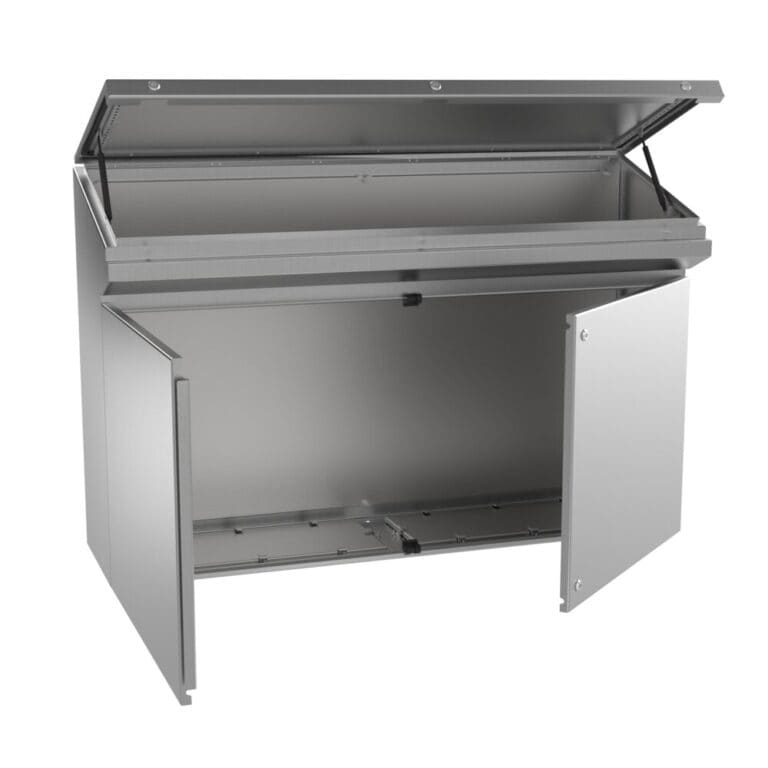

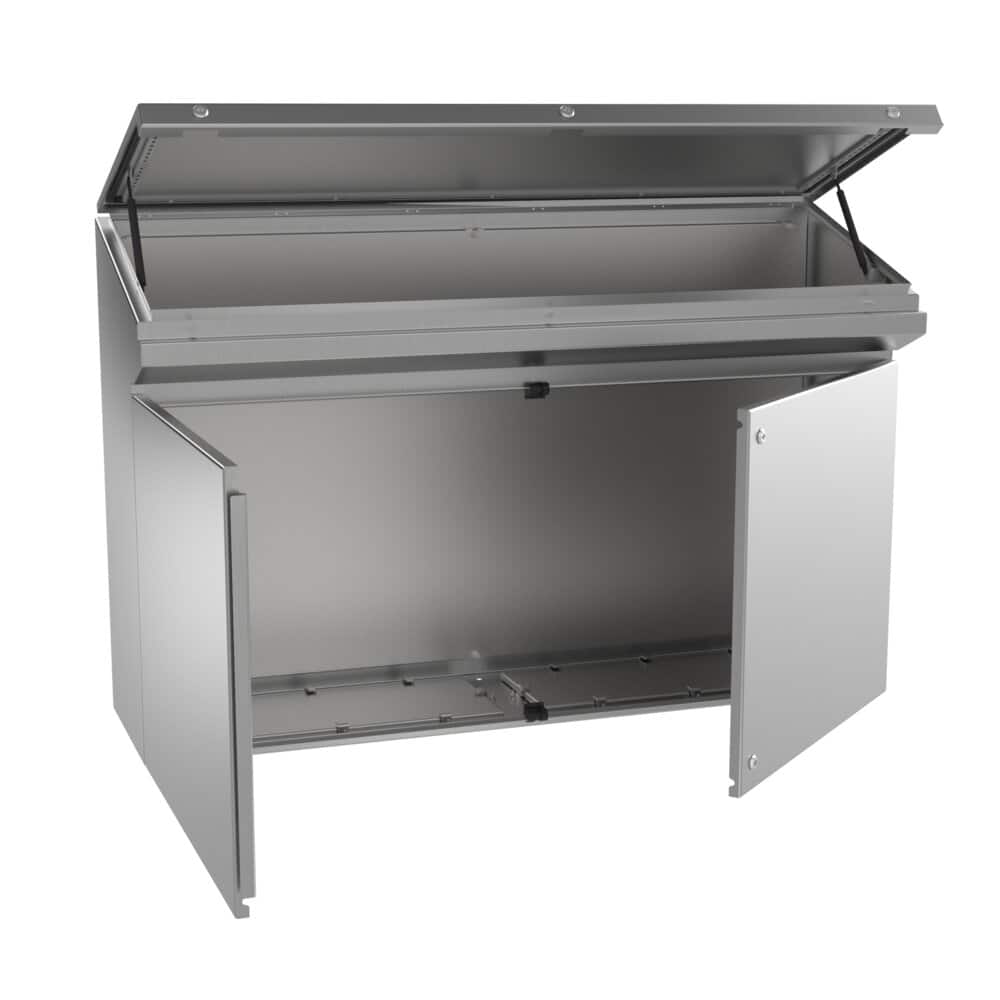

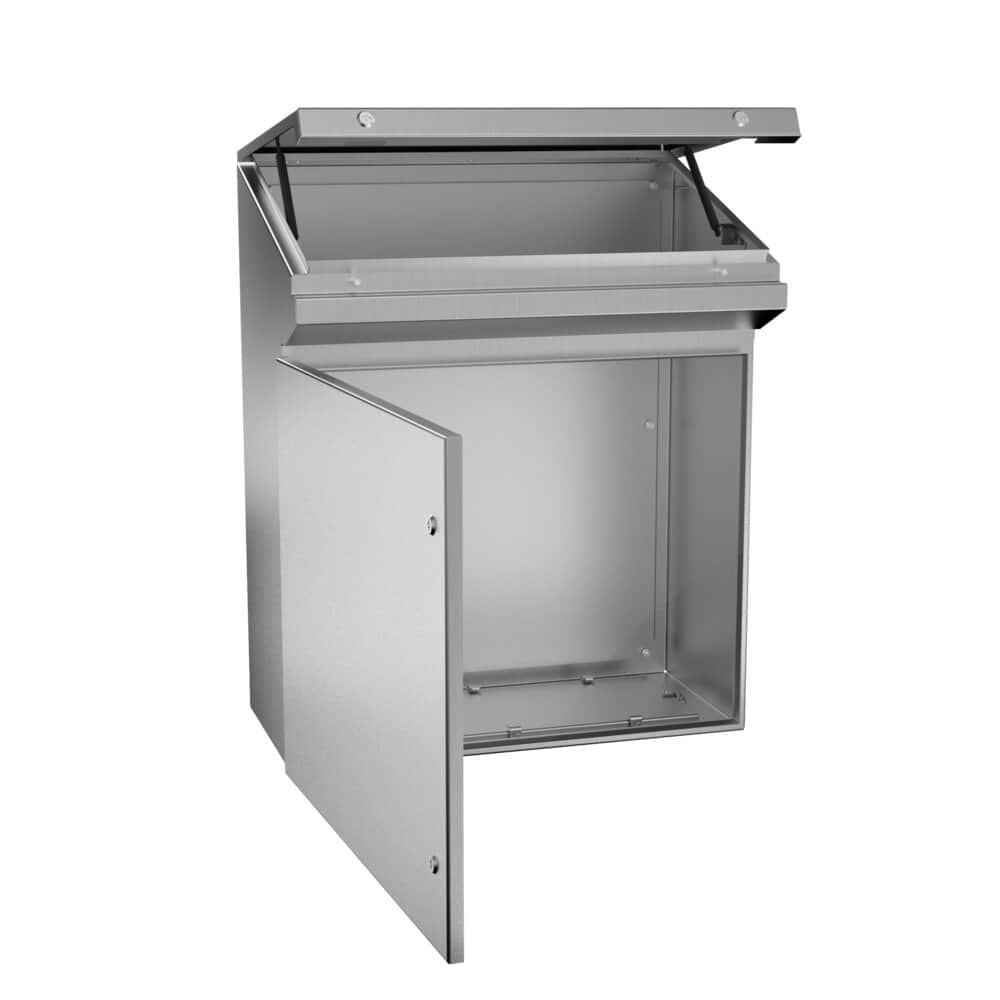

La puerta superior monta amortiguadores que facilitan su apertura y retención, el fondo es desmontable y las bisagras que incorpora todo el conjunto son ocultas. Su canal vierteaguas evita el contacto de líquidos con la junta de poliuretano homologada UL sin uniones, la apertura de la puerta es de 130° lo que facilita el acceso interior. Se incluyen pernos de masa.

DATOS TÉCNICOS
Medidas Mínimas A=1000-100mm   B=600-800mm   P=500-500mm
Medidas Máximas Puerta Doble A=1000mm   B=1600mm   P=500mm
Espesor Cuerpo 1.5 mm | 15/10 mm
0.059 " | 16 Gauge
Apertura Puerta 130 °
Tipo Puerta Puerta ciega
Tipo Apertura Giratoria con bisagras ocultas
Sistema Cierre Cierres de cuarto de vuelta doble bit
Material AISI 304L/AISI 316L
AcabadoSatinado
Material Placa Galvanizado
Junta Estanca Poliuretano
Temperatura Trabajo -40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Materiales Alternativos AISI 316L, Galvanizado, Aluminio
Acabados AlternativosPintado RAL 7035
Puerta Alternativa Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas EMC, silicona (-60 ºC a + 180 ºC)
A la medida según su necesidad
Hasta IP69K - DIN 40050-9
Zócalos
Todo tipo de ventilación y climatización
Patas metálicas o ruedas
En acero inoxidable AISI 316L EN 14404
Versión EMC según norma CEE 2014/30/UE de compatibilidad electromagnética
Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda
Amplio espacio de montaje y gran accesibilidad
Gran robustez del conjunto
Apertura de la puerta a 130°
De serie con cierre de doble bit
Perfecta estanqueidad gracias a las juntas utilizadas en las uniones
Gran versatilidad, por lo que puede aplicar se a casi cualquier ámbito
Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente
En inox AISI 304L o AISI 316L
Resistencia y durabilidad
Puerta superior con amortiguadores
Disponemos este modelo IP69K
Especialmente diseñado para la industria alimentaria
Química
Farmacéutica
Centros de transformación
Telecomunicaciones y en exteriores dada sus ventajas de durabilidad y resistencia contra agentes químicos
IP66 (W) (IP55 en dos puertas) según Norma IEC 60529
DIN 40050-9 - IP69K extiende IEC 60529
Grado de resistencia contra impacto IK10 según Norma IEC 62262
Construidos bajo Directiva CE de baja tensión 2014/35/UE
Cumple con Normativa RoHs
Máximo voltaje 1000 V
Resistencia a la temperatura: desde -40°C +80°C (reducida exposición +160ºC)
Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS 2 PUERTAS

DIMENSIONES (mm)

REFERENCIA

(x)

ALTO

-A-

ANCHO

-B-

FONDO

-C-

FONDO

-D-

MVPA106038

1000

600

380

500

MVPA108038

1000

800

380

500

* Diseño Pupitre Riviera IP55/IP66 Acero Inoxidable AISI 304L

REFERENCIAS 3 PUERTAS

DIMENSIONES (mm)

REFERENCIA

(x)

ALTO

-A-

ANCHO

-B-

FONDO

-C-

FONDO

-D-

MVPA101038

1000

1000

380

500

MVPA101238

1000

1200

380

500

MVPA101438

1000

1400

380

500

MVPA101638

1000

1600

380

500

* Diseño Pupitre Riviera IP55/IP66 Acero Inoxidable AISI 304L
