Pupitre inoxydable riviera IP66

SERIE RIVIERA IP66

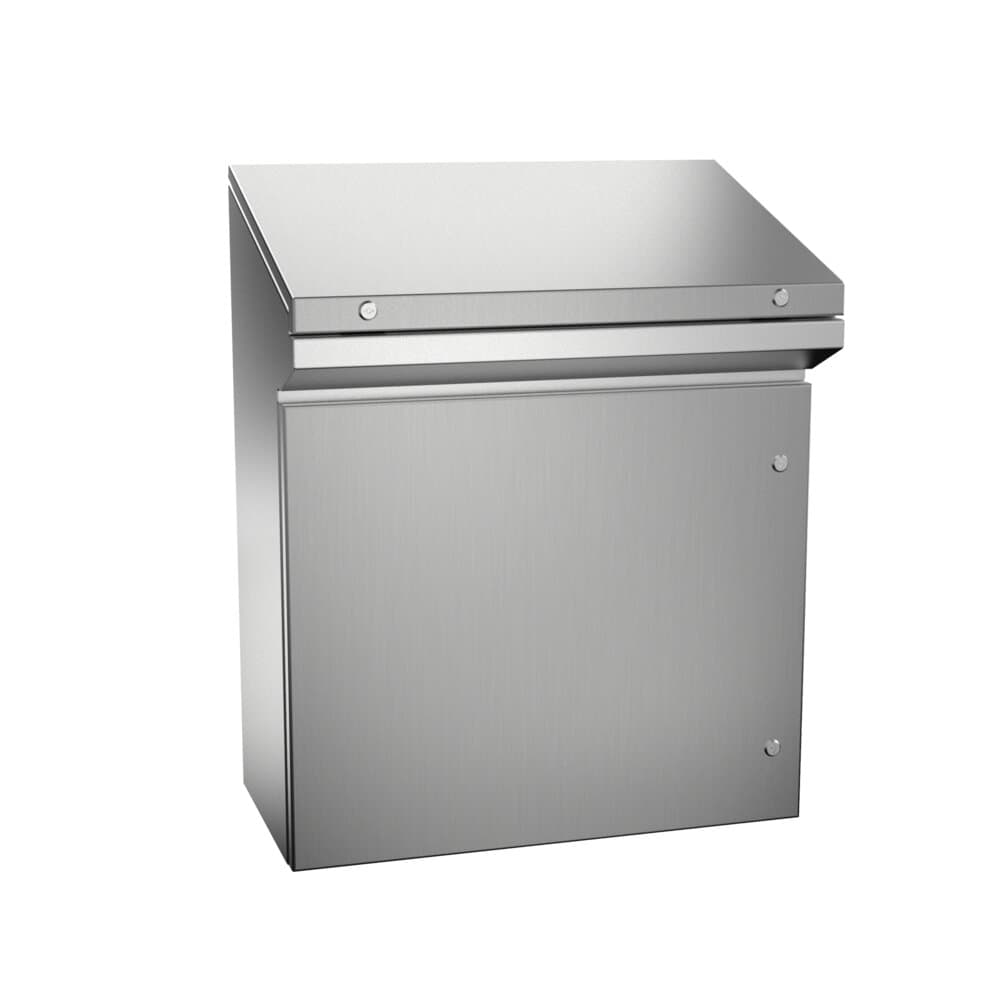

Pupitre Serie Riviera, élégant et fonctionnel, construit en trois parties pour choisir dans chaque convenant le mieux aux besoins par installation, d’accès facile pour l’opérateur, sa conception per- met une étanchéité IP66 (une porte, deux portes IP55) et une résistance maximum IK10.

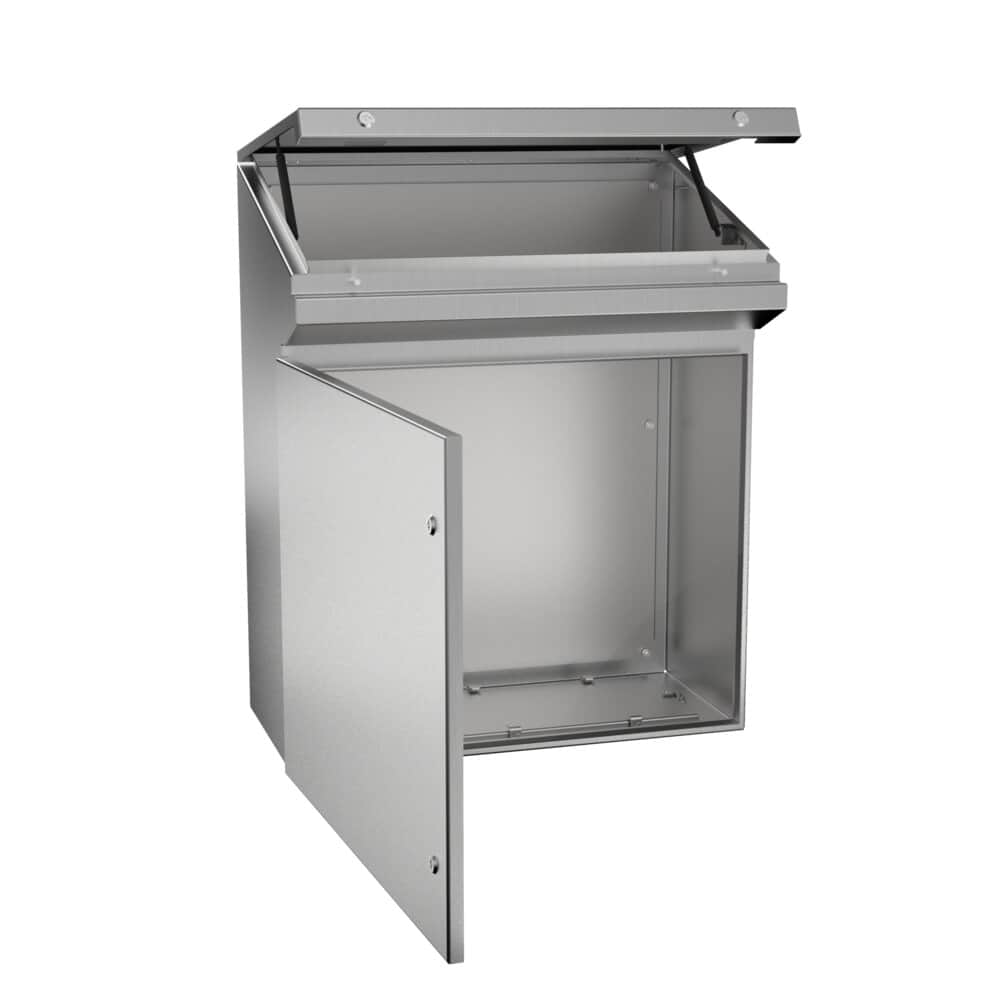

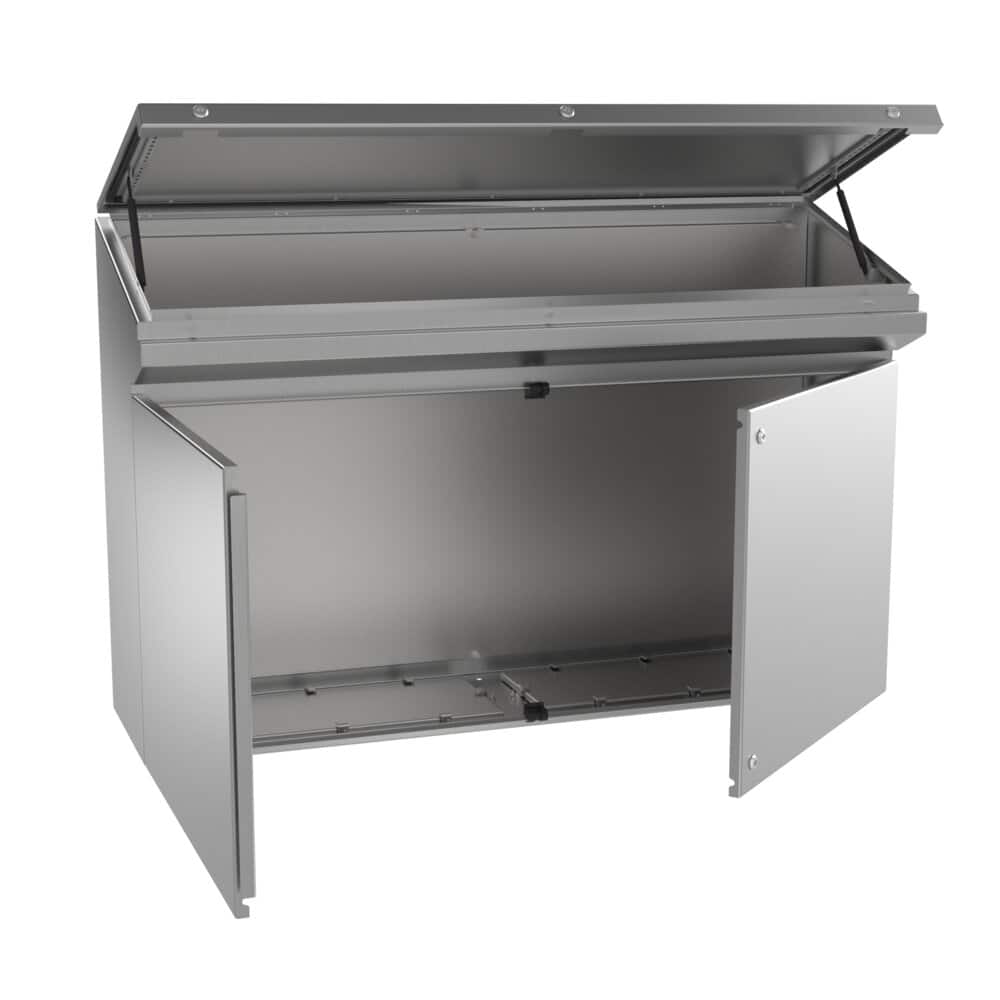

Porte supérieure avec amortisseurs que facilite l´ouverture, fonds démontable et charnières cachées.
Le canal de gouttière évite le contact du liqui- de avec la joint de polyuréthane approuvée UL l’ouverture de la porte est de 130 ° ce qui fait un accès facile au intérieure. Boulons de masse inclus.

DONNÉES TECHNIQUES
Dimensions minimales A=1000-100mm   B=600-800mm   P=500-500mm
Dimensions maximales de la double porte A=1000mm   B=1600mm   P=500mm
Épaisseur du corps 1.5 mm | 15/10 mm
0.059 " | 16 Gauge
Ouverture de la porte 130 °
Type de porte Porte aveugle
Type d'ouverture Pivotante avec charnières invisibles
Système de fermeture Serrures à quart de tour double panneton
MatériauAISI 304L/AISI 316L
FinitionSatiné
Matériau de la plaque Galvanisé
Joint étanche Polyuréthane
Température de fonctionnement -40°C a +100°C (reducida exposición +160ºC)
Tension maximale 1000 V
OPTIONS ALTERNATIVES
Matériaux alternatifs AISI 316L, Galvanisé, Aluminium
Finitions alternatives Peint en RAL 7035
Porte alternative Porte avec panneau en polycarbonate, Porte avec vitre de sécurité
Matériau de la plaque intérieure Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable
Joints alternatifs EMC, silicone (-60 °C à + 180 °C)
Fabrication d'armoires personnalisées
Armoires IP69K
Socles pour armoires
systèmes de ventilation et de climatisation
armoires en acier inoxydable AISI 316L
grand espace de montage
Ouverture de la porte à 130°
fermeture à double panneton
Étanchéité parfaite grâce aux joints utilisés dans les assemblages
Grande polyvalence, car il peut s'appliquer à presque tous les domaines
Delvalle réalise sur commande toute dimension adaptée à vos besoins, y compris des trous, des rainures et des formes, tant sur la porte que sur l'enveloppe
En inox AISI 304L ou AISI 316L
haute résistance et durabilité
porte supérieure avec amortisseurs
indice de protection IP69K
Spécialement conçu pour l'industrie alimentaire
Chimie
Pharmaceutique
Centres de transformation
Télécommunications et en extérieur grâce à ses avantages de durabilité et de résistance aux agents chimiques
IP66 (W) (IP55 sur deux portes) selon la norme IEC 60529
DIN 40050-9
Degré de résistance aux chocs IK10 selon la norme IEC 62262
Directive CE basse tension 2014/35/UE
Conformité à la norme RoHS
Tension maximale 1000 V
Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

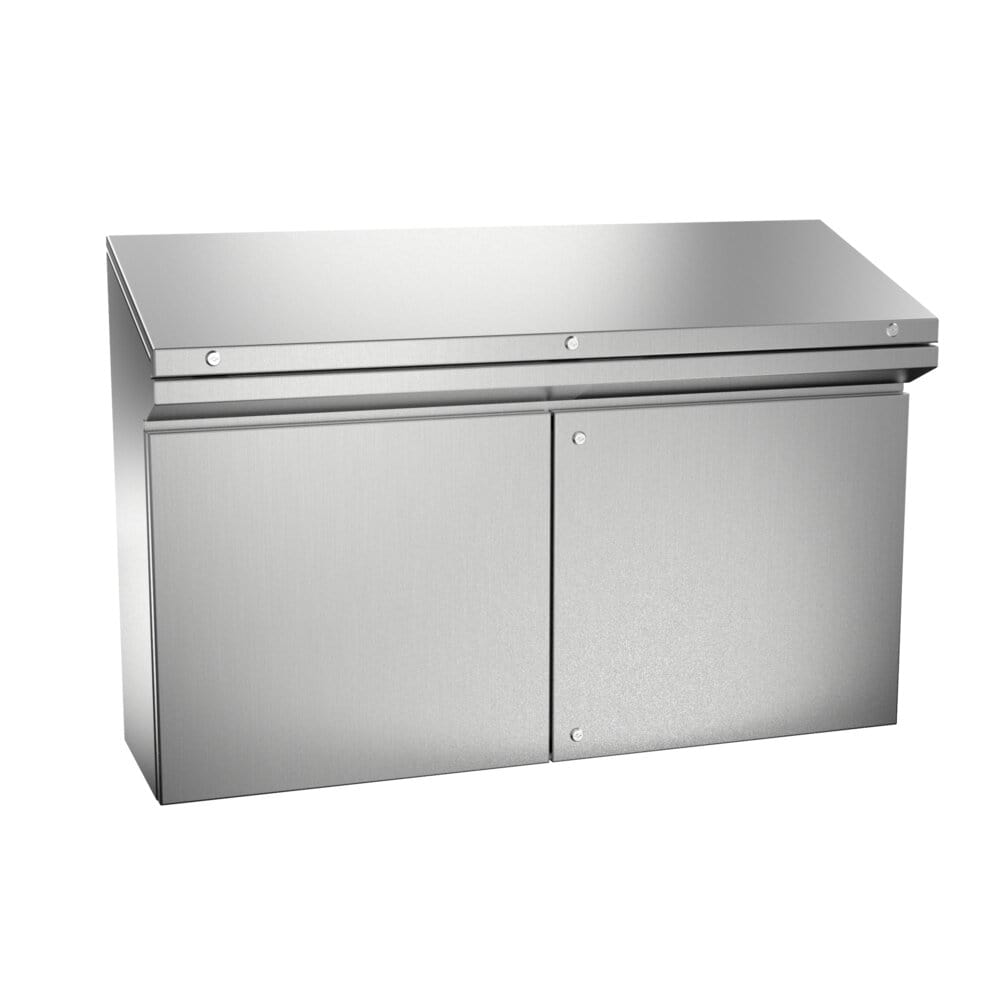

RÉFÉRENCES 2 PORTES

DIMENSIONS (mm)

RÉFÉRENCE

(x)

HAUTEUR

-A-

LARGEUR

-B-

PROFONDEUR

-C-

PROFONDEUR

-D-

MVPA106038

1000

600

380

500

MVPA108038

1000

800

380

500

* Conception Pupitre Riviera IP55/IP66 Acier Inoxydable AISI 304L

RÉFÉRENCES 2 PORTES

DIMENSIONS (mm)

RÉFÉRENCE

(x)

HAUTEUR

-A-

LARGEUR

-B-

PROFONDEUR

-C-

PROFONDEUR

-D-

MVPA106038

1000

600

380

500

MVPA108038

1000

800

380

500

* Conception Pupitre Riviera IP55/IP66 Acier Inoxydable AISI 304L

Croquis:

croquis del producto

Accessoires:

Luminaires pour armoires électriques : vue principale du produit

Luminaires pour armoires électriques

Poignée haute securité antivandalisme : vue principale du produit

Poignée haute securité antivandalisme

Fermetures : vue principale du produit

Fermetures

Châssis de montage : vue principale du produit

Châssis de montage

Isolation thermique pour panneaux électriques termotisa : vue principale du produit

Isolation thermique pour panneaux électriques termotisa

Couvercle passe-câbles : vue principale du produit

Couvercle passe-câbles

Plaque de montage : vue principale du produit

Plaque de montage

Pieds et roues : vue principale du produit

Pieds et roues

Support : vue principale du produit

Support

Socles : vue principale du produit

Socles

Angulaire de transport : vue principale du produit

Angulaire de transport

Peinture anti-graffiti cadres électriques : vue principale du produit

Peinture anti-graffiti cadres électriques

Protection contre les insectes : vue principale du produit

Protection contre les insectes

Plaque de montage perforés : vue principale du produit

Plaque de montage perforés

Plateau de séparation : vue principale du produit

Plateau de séparation

Rail DIN · vue principale

Rail DIN

Sécurité avec serrure : vue principale du produit

Sécurité avec serrure

Dispositif sécurité porte ouverte : vue principale du produit

Dispositif sécurité porte ouverte

Fin de course pour armoires électriques : vue principale du produit

Fin de course pour armoires électriques

Glissement gaines de câbles : vue principale du produit

Glissement gaines de câbles

Guide de câble : vue principale du produit

Guide de câble

Joint hydrofuge : vue principale du produit

Joint hydrofuge
