Caja Inoxidable de Terminales Geo IP66

SERIE GEO

Las cajas de terminales inoxidables Serie Geo son cajas estancas, elegantes y funcionales, fabricadas en acero inoxidable AISI 304L EN1.4306 pulido.

Disponibles con tapa ciega o mecanizada para la colocacion de pulsadores(Ø22.5), especialmente diseñadas para la colocación de pulsadores, botoneras. La tapa va fijada mediante tornillos de fácil colocación, los cuales están embutidos sin sobresalir de la parte frontal de la caja.

Caja Inoxidable de Terminales Geo IP66 · Delvalle BoxDelvalle Box
Caja Inoxidable de Terminales Geo IP66 · Delvalle BoxDelvalle Box
Caja Inoxidable de Terminales Geo IP66 · Delvalle BoxDelvalle Box

Este producto cuenta con los siguientes certificados

  • Logo IK10 · Delvalle Box
  • Logo IP66 · Delvalle Box
  • Logo IP67 · Delvalle Box
  • Logo ROHS · Delvalle Box
  • Logo UL NEMA 1 · Delvalle Box
  • Logo UL NEMA 12 · Delvalle Box
  • Logo UL NEMA 3R · Delvalle Box
  • Logo UL NEMA 4X · Delvalle Box
  • Logo 10 años anticorrosión · Delvalle Box
  • Logo 5 años partes mecánicas · Delvalle Box
  • Logo Corrosion resistant · Delvalle Box
  • Logo Waterproof · Delvalle Box

Descripción

Las cajas de bornes o pulsadores Serie Geo son estancas, elegantes y funcionales, están fabricadas en acero inoxidable AISI 304L EN1.4306 pulido.
Disponibles con tapa ciega o mecanizada (Ø22.5), especialmente diseñadas para la colocación de pulsadores, botoneras. La tapa va fijada mediante tornillos de fácil colocación, los cuales están embutidos sin sobresalir de la parte frontal de la caja.



Descubre las ventajas

Diseño muy robusto.
Resistencia a la corrosión y al impacto.
Ideal para intemperie y/o condiciones adversas.
Inox AISI 304L o AISI 316L.
Grandes dimensiones disponibles.
Hasta 1000 x100 x1000 mm.
Resistencia y durabilidad.
Soluciones especiales a medida.
Diseño monobloc.
En inox AISI 304L o AISI 316L.
Infinidad de opciones.
Se entrega con film protector que evita
arañazos y rozaduras durante su
manipulación.
Realización monobloc que consigue una perfecta estanqueidad y resistencia al
impacto.
Perfecta estanqueidad gracias a las juntas
utilizadas en las uniones.
Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades,     incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente.
Disponemos este modelo en IP67 y IP69K.

Normativa

  • IP66 (W) según Norma IEC 60529 (hasta IP67 bajo pedido).
  • Grado de resistencia contra impacto IK10 según Norma IEC 62262.
  • Construido bajo Directiva CE de baja tensión 2014/35/UE.
  • Certificado UL Nema 4x, 12, 3r y 1 a petición. Nº File E342220.
  • Cumple RoHS Directive 2011/65/UE.
  • Máximo voltaje 1000 V.
  • Resistencia a la temperatura: desde -40°C +100°C (reducida exposición +160ºC).
  • Opcional junta silicona: desde -60°C a +180°C (reducida exposición hasta +350°C).

Aplicaciones

Especialmente diseñado y homologado para la industria alimentaria, química, farmacéutica, centros de transformación, telecomunicaciones y en exteriores dada sus ventajas de durabilidad y resistencia contra agentes químicos.

Personalización a medida
Te ofrecemos múltiples soluciones

Caja Inoxidable de Terminales Geo IP66 · Delvalle Box
¿Necesitas soluciones?
Catálogos de productos 2020
  • A la medida según su necesidad.
  • Grado de protección IP67, IP68 y hasta IP69K- DIN 40050-9.
  • En acero inoxidable AISI 316L EN 14404.
  • Patas metálicas o ruedas.
  • Tornillos imperdibles.
  • Puerta transparente de policarbonato o cristal templado.
  • Acabado en pintura texturizada con otros colores RAL bajo pedido.
  • Placa de montaje aislante (baquelita) o en acero inoxidable.
  • Junta de protección electromagnética EMC entre marco y las superficies.
  • Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035.
Los clientes también compraron:
Cierres · Delvalle BoxDelvalle Box
En función del armario, y su uso a posterior buscamos el cierre que mejor se adapte a las...
Chasis Modular · Delvalle BoxDelvalle Box
Chasis modular para armarios eléctricos. Utilizado para dividir el frontal de los armarios en...
Aislante Térmico para Cuadros Eléctricos TermoTisa · Delvalle Box
El departamento de I+D de Delvalle ha diseñado específicamente el aislante TermoTisa X100 en base...
Tapa Pasacables · Delvalle BoxDelvalle Box
Las tapas pasacables de Delvalle son desmontables para poder realizar agujeros a su medida...
Placa de Montaje · Delvalle BoxDelvalle Box
Disponemos de placas montaje no perforadas y perforadas para la rápida instalación de componentes...
Pedestal · Delvalle BoxDelvalle Box
Pie soporte de fijación de los armarios al suelo. Fabricado en acero.
Pintura Antigraffiti · Delvalle BoxDelvalle Box
En Delvalle, todos los armarios pueden suminstrarse con una protección de pintura anti-graffiti...
Branquias de Protección Anti Insectos · Delvalle BoxDelvalle Box
Conocemos el problema que supone la entrada de insectos en el interior del armario por la...
Placas de Montaje Perforadas · Delvalle BoxDelvalle Box
Placas de armarios eléctricos perforadas para la rápida instalación de componentes eléctricos.
Válvula Anticondensación de Acero Inoxidable IP68 · Delvalle BoxDelvalle Box
La válvula anticondensación acero inoxidable IP68, reduce los efectos adversos de la humedad en...
Branquias de Ventilación · Delvalle BoxDelvalle Box
Colocadas tanto en el frontal de armario, como en el lateral, permiten un perfecto flujo de aire en...
Cierre de Seguridad con Candado · Delvalle BoxDelvalle Box
Utilizado habitualmente en armarios con temporales cambios de usuarios. También se puede usar el...
Dispositivo Seguridad Puerta Abierta · Delvalle BoxDelvalle Box
Este dispositivo evita accidentes, alerta al operador de que el sistema eléctrico está vivo.
Final de Carrera para Armarios Eléctricos · Delvalle BoxDelvalle Box
Conjunto interruptor/conmutador provisto de soporte y tornillería de fijación directa al armario....
Tapas Pasacables Corredera · Delvalle BoxDelvalle Box
Gracias a estas tapas permitimos la entrada de cables entre ellas y son fácilmente desplazables.
Soporte para Montaje Sobre Poste · Delvalle BoxDelvalle Box
Delvalle ofrece la solución para montaje sobre poste, consiguiendo una fijación perfecta del...
Traviesa Guiacables · Delvalle BoxDelvalle Box
Con la colocación de esta guía en el interior de la puerta conseguimos un perfecto orden en el...
Junta Hidrófuga · Delvalle BoxDelvalle Box
Nuestros armarios disponen de junta hidrófuga inyectada de serie, homologada Ul, TÜV, CE. Delvalle...
Soporte para Armario Mural · Delvalle BoxDelvalle Box
Se fijan desde el exterior y pueden situarse en posición vertical u horizontal indistintamente.
Caja Inoxidable de Terminales Geo IP66 · Delvalle Box

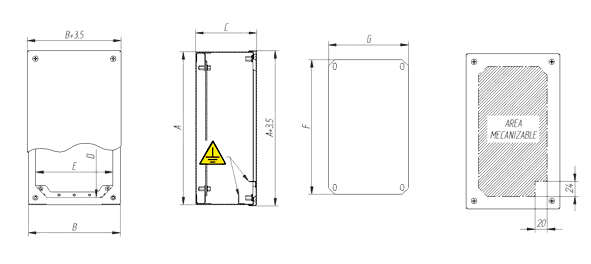

Croquis

Caja Inoxidable de Terminales Geo IP66 · Delvalle Box

Referencias

Mostrar Referencias
ReferenciaDescripciónAltoAnchoFondo
MVCB909080CAJA BORNES INOX SERIE GEO IP66909080MVCB909080
MVCB101612CAJA BORNES INOX SERIE GEO IP66100160120MVCB101612
MVCB149080CAJA BORNES INOX SERIE GEO IP661409080MVCB149080
MVCB161612CAJA BORNES INOX SERIE GEO IP66160160120MVCB161612
MVCB209080CAJA BORNES INOX SERIE GEO IP662009080MVCB209080
MCVB289080CAJA BORNES INOX SERIE GEO IP662809080MCVB289080
MVCB202012CAJA BORNES INOX SERIE GEO IP66200200120MVCB202012
MVCB202515CAJA BORNES INOX SERIE GEO IP66200250150MVCB202515
MVCB203015CAJA BORNES INOX SERIE GEO IP66200300150MVCB203015
MVCB252515CAJA BORNES INOX SERIE GEO IP66250250150MVCB252515
MVCB269012CAJA BORNES INOX SERIE GEO IP6626090120MVCB269012
MVCB303015CAJA BORNES INOX SERIE GEO IP66300300150MVCB303015
MVCB304015CAJA BORNES INOX SERIE GEO IP66300400150MVCB304015
MVCB404015CAJA BORNES INOX SERIE GEO IP66400400150MVCB404015
MVCB909080/316CAJA BORNES SERIE GEO IP66 INOX A316L909080MVCB909080/316
MVCB101612/316CAJA BORNES SERIE GEO IP66 INOX A316L100160120MVCB101612/316
MVCB149080/316CAJA BORNES SERIE GEO IP66 INOX A316L1409080MVCB149080/316
MVCB161612/316CAJA BORNES SERIE GEO IP66 INOX A316L160160120MVCB161612/316
MVCB209080/316CAJA BORNES SERIE GEO IP66 INOX A316L2009080MVCB209080/316
MVCB202012/316CAJA BORNES SERIE GEO IP66 INOX A316L200200120MVCB202012/316
MVCB202515/316CAJA BORNES SERIE GEO IP66 INOX A316L200250150MVCB202515/316
MVCB203015/316CAJA BORNES SERIE GEO IP66 INOX A316L200300150MVCB203015/316
MVCB252515/316CAJA BORNES SERIE GEO IP66 INOX A316L250250150MVCB252515/316
MVCB269012/316CAJA BORNES SERIE GEO IP66 INOX A316L26090120MVCB269012/316
MVCB303015/316CAJA BORNES SERIE GEO IP66 INOX A316L300300150MVCB303015/316
MVCB304015/316CAJA BORNES SERIE GEO IP66 INOX A316L300400150MVCB304015/316
MVCB404015/316CAJA BORNES SERIE GEO IP66 INOX A316L400400150MVCB404015/316
MVCB909080PCAJA BORNES INOX SERIE GEO IP66 TAPA PERFORADA909080MVCB909080P
MVCB101612PCAJA BORNES INOX SERIE GEO IP66 TAPA PERFORADA100160120MVCB101612P
MVCB149080PCAJA BORNES INOX SERIE GEO IP66 TAPA PERFORADA1409080MVCB149080P
MVCB161612PCAJA BORNES INOX SERIE GEO IP66 TAPA PERFORADA160160120MVCB161612P
MVCB209080PCAJA BORNES INOX SERIE GEO IP66 TAPA PERFORADA2009080MVCB209080P
MVCB202012PCAJA BORNES INOX SERIE GEO IP66 TAPA PERFORADA200200120MVCB202012P
MVCB202515PCAJA BORNES INOX SERIE GEO IP66 TAPA PERFORADA200250150MVCB202515P
MVCB203015PCAJA BORNES INOX SERIE GEO IP66 TAPA PERFORADA200300150MVCB203015P
MVCB252515PCAJA BORNES INOX SERIE GEO IP66 TAPA PERFORADA250250150MVCB252515P
MVCB269012PCAJA BORNES INOX SERIE GEO IP66 TAPA PERFORADA26090120MVCB269012P
MVCB303015PCAJA BORNES INOX SERIE GEO IP66 TAPA PERFORADA300300150MVCB303015P
MVCB304015PCAJA BORNES INOX SERIE GEO IP66 TAPA PERFORADA300400150MVCB304015P
MVCB404015PCAJA BORNES INOX SERIE GEO IP66 TAPA PERFORADA400400150MVCB404015P
MVCBA909080CAJA BORNES ALUMINIO SERIE GEO IP66909080MVCBA909080
MVCBA101612CAJA BORNES ALUMINIO SERIE GEO IP66100160120MVCBA101612
MVCBA149080CAJA BORNES ALUMINIO SERIE GEO IP661409080MVCBA149080
MVCBA161612CAJA BORNES ALUMINIO SERIE GEO IP66160160120MVCBA161612
MVCBA209080CAJA BORNES ALUMINIO SERIE GEO IP662009080MVCBA209080
MVCBA202012CAJA BORNES ALUMINIO SERIE GEO IP66200200120MVCBA202012
MVCBA202515CAJA BORNES ALUMINIO SERIE GEO IP66200250150MVCBA202515
MVCBA203015CAJA BORNES ALUMINIO SERIE GEO IP66200300150MVCBA203015
MVCBA252515CAJA BORNES ALUMINIO SERIE GEO IP66250250150MVCBA252515
MVCBA269012CAJA BORNES ALUMINIO SERIE GEO IP6626090120MVCBA269012
MVCBA303015CAJA BORNES ALUMINIO SERIE GEO IP66300300150MVCBA303015
MVCBA304015CAJA BORNES ALUMINIO SERIE GEO IP66300400150MVCBA304015
MVCBA404015CAJA BORNES ALUMINIO SERIE GEO IP66400400150MVCBA404015
MVCBA909080PCAJA BORNES ALUMINIO SERIE GEO IP66 TAPA PERFORADA909080MVCBA909080P
MVCBA101612PCAJA BORNES ALUMINIO SERIE GEO IP66 TAPA PERFORADA100160120MVCBA101612P
MVCBA149080PCAJA BORNES ALUMINIO SERIE GEO IP66 TAPA PERFORADA1409080MVCBA149080P
MVCBA161612PCAJA BORNES ALUMINIO SERIE GEO IP66 TAPA PERFORADA160160120MVCBA161612P
MVCBA209080PCAJA BORNES ALUMINIO SERIE GEO IP66 TAPA PERFORADA2009080MVCBA209080P
MVCBA202012PCAJA BORNES ALUMINIO SERIE GEO IP66 TAPA PERFORADA200200120MVCBA202012P
MVCBA202515PCAJA BORNES ALUMINIO SERIE GEO IP66 TAPA PERFORADA200250150MVCBA202515P
MVCBA203015PCAJA BORNES ALUMINIO SERIE GEO IP66 TAPA PERFORADA200300150MVCBA203015P
MVCBA252515PCAJA BORNES ALUMINIO SERIE GEO IP66 TAPA PERFORADA250250150MVCBA252515P
MVCBA269012PCAJA BORNES ALUMINIO SERIE GEO IP66 TAPA PERFORADA26090120MVCBA269012P
MVCBA303015PCAJA BORNES ALUMINIO SERIE GEO IP66 TAPA PERFORADA300300150MVCBA303015P
MVCBA304015PCAJA BORNES ALUMINIO SERIE GEO IP66 TAPA PERFORADA300400150MVCBA304015P
MVCBA404015PCAJA BORNES ALUMINIO SERIE GEO IP66 TAPA PERFORADA400400150MVCBA404015P
MCVB289080PCAJA BORNES PERFORADA INOX SERIE GEO IP662809080MCVB289080P
Túneles Ferroviarios Follo Line, el mayor proyecto ferroviario en Noruega · Delvalle Box
Noruega
Serán los túneles ferroviarios más largos de Escandinavia, incluidos en el proyecto Follo Line,...
Nuevo Aeropuerto Internacional Hamad de Doha · Delvalle Box
Qatar
El Aeropuerto Internacional Hamad fue diseñado principalmente para hacer frente a la creciente...
Estaciones de Carga Rápida para Vehículos Eléctricos · Delvalle Box
España
Armarios eléctricos diseñados para instalar equipos de recarga en el exterior en lugares de acceso...
Parque Eólico Marino Flotante Kincardine (Escocia) · Delvalle Box
Reino Unido
Delvalle es elegida para el suministro de más de cajas eléctricas offshore IP66 e IP67 murales,...
Aeropuertos Ryanair · Delvalle Box
España
Delvalle ha sido elegida por la compañia Rynair armarios de Intemperie, para la carga de baterias...
Colisionador de Hadrones del CERN · Delvalle Box
Suiza
El Laboratorio Europeo de Física de Partículas (CERN), es una de las instalaciones más singulares...
Nueva Línea del Metro de Guadalajara (México) · Delvalle Box
México
Las obras de construcción de la línea 3 del metro de Guadalajara (México) se encuentra en...
Nuevo Puerto Marítimo en Doha · Delvalle Box
Qatar
En Delvalle somos proveedores de las empresas que están trabajando ya en la construcción del nuevo...
Autopista C-16 · Delvalle Box
España
Somos proveedores de los armarios eléctricos de la autopista C-16....
AVE Monforte del Cid – Murcia · Delvalle Box
España
Armarios eléctricos de la línea de AVE entre Monforte del Cid (Alicante) y Murcia, Delvalle lo ha...
Fábrica de Yogurt Danone en EEUU, Ohio · Delvalle Box
Estados Unidos
Delvalle fue elegida como proveedor exclusivo para la realización de Armarios de acero inoxidable...
Proyecto Wikinger, el Mayor Parque Eólico Offshore · Delvalle Box
Reino Unido
Somos proveedores de los sistemas de  armarios y cajas eléctricas situados en los aerogeneradores...
Centrales Nucleares · Delvalle Box
Francia
Con el reciente desastre de Fukushima existe una sensibilidad especial por evitar riesgos...
Ampliación Puerto Barcelona · Delvalle Box
España
Un puerto especial y diferente para uso comercial, ciudadano, energético y logístico....
Tranvía Orán (Argelia) · Delvalle Box
Argelia
Armarios eléctricos cumpliendo las exigentes especificaciones galas....
Túnel Ferroviario en el Mar de Mármara · Delvalle Box
Turquía
Delvalle y Siemens diseñaron armarios electricos EMC para la colocación de electronica y...
AVE Madrid - Valencia · Delvalle Box
España
Armarios eléctricos para la transmisión datos a la central, con multitud de información....
Canal de Panamá · Delvalle Box
Panamá
Fabricación de armarios eléctricos Nema 4x estancos IP67  resistentes a la corrosion,...
Planta Desalinizadora Kuwait · Delvalle Box
Kuwait
Armarios eléctricos especiales para soportar inclemencias propias de la zona desértica....
{{thanks}}Valoración 4,6 sobre 5. Votos totales: 9.
