Caja inoxidable de terminales geo IP66

SERIE GEO IP66

Las cajas de terminales inoxidables Serie Geo son cajas estancas, elegantes y funcionales, fabricadas en acero inoxidable AISI 304L EN1.4306 pulido.

Disponibles con tapa ciega o mecanizada para la colocacion de pulsadores(Ø22.5), especialmente diseñadas para la colocación de pulsadores, botoneras. La tapa va fijada mediante tornillos de fácil colocación, los cuales están embutidos sin sobresalir de la parte frontal de la caja.

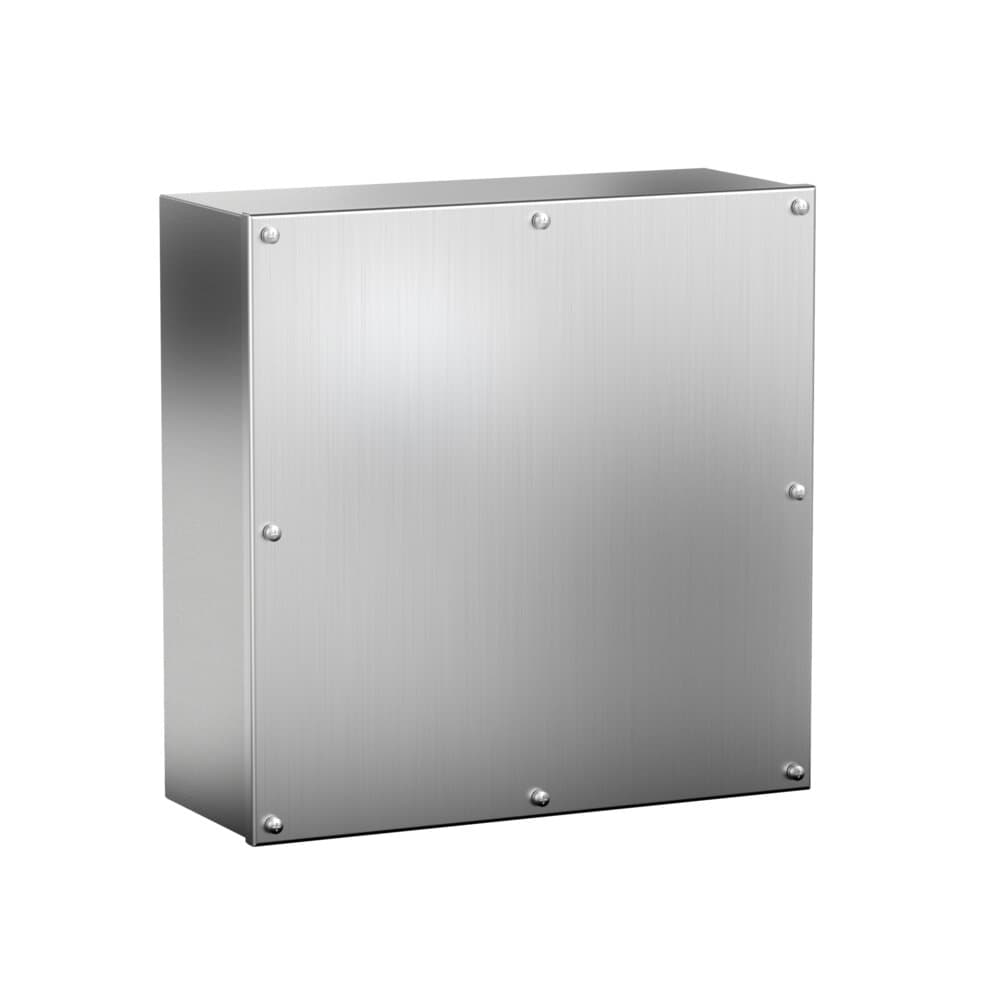

Caja inoxidable de terminales geo IP66 · vista principal

DATOS TÉCNICOS

Medidas Mínimas	A=90-1000mm B=90-100mm P=80-1000mm
Medidas Mínimas Placa	A=60-370mm
Medidas Mínimas Placa	B=70-380mm
Espesor Cuerpo	1.2 mm \| 12/10 mm 0.0472 " \| 18 Gauge
Tipo Puerta	Puerta ciega
Tipo Apertura	Atornillada
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), EMC
Area Mecanizable	Tapa: 52x52-370x363, Lateral: 80x57-390x127, Sup/Inf: 80x41-390x111

A la medida según su necesidad

Grado de protección IP67, IP68 y hasta IP69K- DIN 40050-9

En acero inoxidable AISI 316L EN 14404

Patas metálicas o ruedas

Tornillos imperdibles

Acabado en pintura texturizada con otros colores RAL bajo pedido

Junta de protección electromagnética EMC entre marco y las superficies

Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda

Diseño muy robusto

Resistencia a la corrosión y al impacto

Ideal para intemperie y/o condiciones adversas

Inox AISI 304L o AISI 316L

Grandes dimensiones disponibles

Hasta 1000 x100 x1000 mm

Resistencia y durabilidad

Soluciones especiales a medida

Diseño monobloc

En inox AISI 304L o AISI 316L

Infinidad de opciones

Se entrega con film protector que evita

arañazos y rozaduras durante su manipulación

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto

Perfecta estanqueidad gracias a las juntas utilizadas en las uniones

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente

Disponemos este modelo en IP67 y IP69K

Especialmente diseñado y homologado para la industria alimentaria, química, farmacéutica, centros de transformación, telecomunicaciones y en exteriores dada sus ventajas de durabilidad

IP66 (W) según Norma IEC 60529 (hasta IP67 bajo pedido)

Grado de resistencia contra impacto IK10 según Norma IEC 62262

Construidos bajo Directiva CE de baja tensión 2014/35/UE

Certificado UL Nema 4x, 12, 3r y 1 bajo petición. Nº File E342220

Cumple RoHS Directive 2011/65/UE

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS		TAPA	DIMENSIONES (mm)
TAPA CIEGA	TAPA PERFORADA	Nº PERFORACIONES	ALTO – A –	ANCHO – B –	FONDO – C –	ACCESO – DxE –	ÁREA MECANIZABLE	PLACA DE MONTAJE – FxG –	PESO (Kg)	VOLUMEN (m³)
MVCB909080	MVCB909080P	1	90	90	80	66×66	48×48	60×70	0,68	0,001
MVCB149080	MVCB149080P	2	140	90	80	116×66	98×48	110×70	0,92	0,001
MVCB209080	MVCB209080P	3	200	90	80	176×66	158×48	170×70	1,2	0,002
MVCB269012	MVCB269012P	4	260	90	120	236×66	218×48	230×70	1,75	0,004
MCVB289080	MCVB289080P	5	280	90	80	256×66	238×48	250×70	1,6	0,002
MVCB101612	MVCB101612P	3	100	160	120	76×136	58×118	70×140	1,29	0,003
MVCB161612	MVCB161612P	4	160	160	120	136×136	118×118	130×140	1,81	0,004
MVCB202012	MVCB202012P	6	200	200	120	176×176	158×158	170×180	2,53	0,006
MVCB202515	MVCB202515P	12	200	250	150	176×226	158×208	170×230	3,25	0,009
MVCB252515	MVCB252515P	16	250	250	150	226×226	208×208	220×230	3,87	0,012
MVCB203015	MVCB203015P	15	200	300	150	176×276	158×258	170×280	3,75	0,011
MVCB303015	MVCB303015P	25	300	300	150	276×276	258×258	270×280	5,16	0,016
MVCB304015	MVCB304015P	35	300	400	150	276×376	258×358	270×380	6,64	0,022
MVCB404015	MVCB404015P	49	400	400	150	376×376	358×358	370×380	8,41	0,028
Versión: Normativa UL			Añadir "UL" a la referencia Ej. "MVCB909080UL"
Versión: IP67			Añadir "67" a la referencia Ej. "MVCB90908067"
Versión: IP69K			Añadir "/69" a la referencia Ej. "MVCB909080/69"

Croquis:

📄 Certificación caja inoxidable de terminales geo ip66

Accesorios:

Cierres

Chasis modular

Aislante térmico para cuadros eléctricos termotisa

Tapa pasacables

Placa de montaje

Pedestal

Pintura antigraffiti

Branquias de protección anti insectos

Placas de montaje perforadas

Cierre de seguridad con candado

Dispositivo seguridad puerta abierta

Final de carrera para armarios eléctricos

Tapas pasacables corredera

Soporte para montaje sobre poste

Traviesa guíacables

Junta hidrófuga
