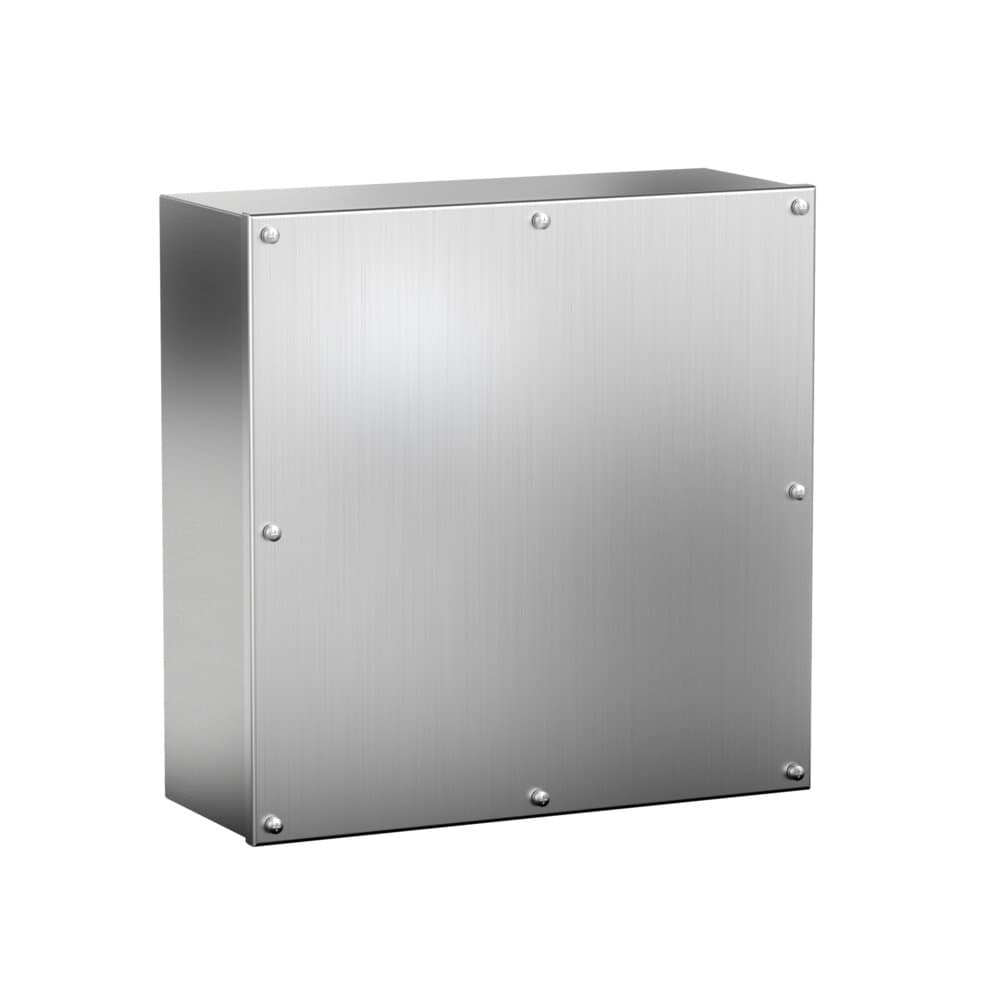

Boîtiers inox étanches, élégants et fonctionnels fabriquées en acier inoxydable AISI 304 EN 1.4301, finition polie.
Disponibles avec couvercle aveugle ou percé (Ø22.5), spécialement conçues pour y loger des poussoirs, des boîtes à poussoirs. Le couvercle est fixé par des vis de positionnement facile, qui sont noyées de façon prope dans à partir de la part devant d´armoire.
| Dimensions minimales | A=90-1000mm B=90-100mm P=80-1000mm |
|---|---|
| Dimensions minimales de la plaque | A=60-370mm |
| Dimensions minimales de la plaque | B=70-380mm |
| Épaisseur du corps | 1.2 mm | 12/10 mm 0.0472 " | 18 Gauge |
| Type de porte | Porte aveugle |
| Type d'ouverture | Vissée |
| Matériau | AISI 304L/AISI 316L |
| Finition | Satiné |
| Matériau de la plaque | Galvanisé |
| Joint étanche | Polyuréthane |
| Température de fonctionnement | -40°C a +100°C (reducida exposición +160ºC) |
| Tension maximale | 1000 V |
| Matériaux alternatifs | AISI 316L, Galvanisé, Aluminium |
|---|---|
| Finitions alternatives | Peint en RAL 7035 |
| Porte alternative | Porte avec panneau en polycarbonate, Porte avec vitre de sécurité |
| Matériau de la plaque intérieure | Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable |
| Joints alternatifs | silicone (-60 °C à + 180 °C), EMC |
| Zone usinable | Tapa: 52x52-370x363, Lateral: 80x57-390x127, Sup/Inf: 80x41-390x111 |
|
RÉFÉRENCES |
COUVERCLE |
DIMENSIONS (mm) |
||||||||
|
COUVERCLE PLEIN |
COUVERCLE PERFORÉ |
NB DE PERFORATIONS |
HAUTEUR – A – |
LARGEUR – B – |
PROFONDEUR – C – |
ACCÈS – DxE – |
ZONE USINABLE |
PLAQUE DE MONTAGE – FxG – |
POIDS (Kg) |
VOLUME (m³) |
|
MVCB909080 |
MVCB909080P |
1 |
90 |
90 |
80 |
66×66 |
48×48 |
60×70 |
0,68 |
0,001 |
|
MVCB149080 |
MVCB149080P |
2 |
140 |
90 |
80 |
116×66 |
98×48 |
110×70 |
0,92 |
0,001 |
|
MVCB209080 |
MVCB209080P |
3 |
200 |
90 |
80 |
176×66 |
158×48 |
170×70 |
1,2 |
0,002 |
|
MVCB269012 |
MVCB269012P |
4 |
260 |
90 |
120 |
236×66 |
218×48 |
230×70 |
1,75 |
0,004 |
|
MCVB289080 |
MCVB289080P |
5 |
280 |
90 |
80 |
256×66 |
238×48 |
250×70 |
1,6 |
0,002 |
|
MVCB101612 |
MVCB101612P |
3 |
100 |
160 |
120 |
76×136 |
58×118 |
70×140 |
1,29 |
0,003 |
|
MVCB161612 |
MVCB161612P |
4 |
160 |
160 |
120 |
136×136 |
118×118 |
130×140 |
1,81 |
0,004 |
|
MVCB202012 |
MVCB202012P |
6 |
200 |
200 |
120 |
176×176 |
158×158 |
170×180 |
2,53 |
0,006 |
|
MVCB202515 |
MVCB202515P |
12 |
200 |
250 |
150 |
176×226 |
158×208 |
170×230 |
3,25 |
0,009 |
|
MVCB252515 |
MVCB252515P |
16 |
250 |
250 |
150 |
226×226 |
208×208 |
220×230 |
3,87 |
0,012 |
|
MVCB203015 |
MVCB203015P |
15 |
200 |
300 |
150 |
176×276 |
158×258 |
170×280 |
3,75 |
0,011 |
|
MVCB303015 |
MVCB303015P |
25 |
300 |
300 |
150 |
276×276 |
258×258 |
270×280 |
5,16 |
0,016 |
|
MVCB304015 |
MVCB304015P |
35 |
300 |
400 |
150 |
276×376 |
258×358 |
270×380 |
6,64 |
0,022 |
|
MVCB404015 |
MVCB404015P |
49 |
400 |
400 |
150 |
376×376 |
358×358 |
370×380 |
8,41 |
0,028 |
Croquis:
