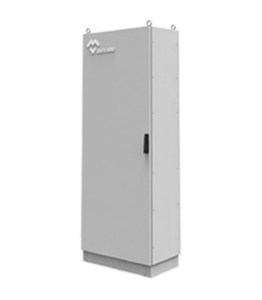

Armario Modular Combinable Titan

SERIE TITAN

Armario modular combinable Serie Titan es totalmente adaptable, flexible a cualquier aplicación, nuestro sistema consiste en una estructura con perfiles desmontables remachados.

Armario Modular Combinable Titan · Delvalle Box
Armario Modular Combinable Titan · Delvalle Box
Armario Modular Combinable Titan · Delvalle Box
Armario Modular Combinable Titan · Delvalle Box
Armario Modular Combinable Titan · Delvalle Box

Descripción

Armario modular combinable Serie Titan, totalmente adaptable, flexible a cualquier aplicación, nuestro sistema consiste en una estructura con perfiles desmontables remachados. Las puertas tienen una apertura de 120°, y tanto los laterales como la trasera, así como la parte superior e inferior, son desmontables, gracias a su sistema de ensamblaje mediante tornillos.

Todo esto se consigue gracias a un perfecto sistema de montaje, en donde tras la construcción de la estructura se acoplan los módulos solicitados. Esto da al armario mayor consistencia y facilita el montaje del resto de los componentes de la envolvente, que se realiza atornillada. Pero la gran ventaja de este armario es la versatilidad que proporciona respecto a los usos, además de la gran cantidad de accesorios adaptados, como la placa galvanizada fija, con deslizamiento o giratoria, los soportes elevadores para su fácil transporte y manejo o las tapas pasacables para una fácil distribución de los elementos, por nombrar algunos de ellos.

Consigue toda la seguridad y garantía que necesitas

  • Logo IK10 · Delvalle Box
    IK10
  • Logo IP55 · Delvalle Box
    IP55
  • Logo UL NEMA 1 · Delvalle Box
    UL NEMA 1
  • Logo UL NEMA 12 · Delvalle Box
    UL NEMA 12
  • Logo UL NEMA 3R · Delvalle Box
    UL NEMA 3R
  • Logo UL NEMA 4 · Delvalle Box
    UL NEMA 4

Descubre las ventajas

Amplio espacio de montaje y gran accesibilidad.
• Infinidad de opciones, tanto en número de módulos, como en medidas.
• Entrega  soldado, lo que le confiere una gran robustez.

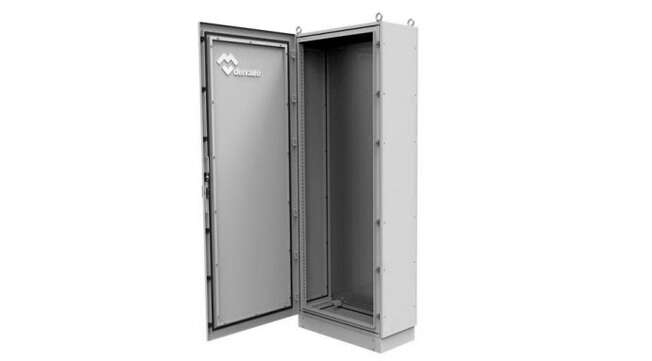

Apertura de la puerta a 120°.
• De serie con cierre de palanca con tres o cuatro puntos de anclaje.
Perfecta estanqueidad gracias a las justas utilizadas en las uniones.
Gran versatilidad, por lo que puede aplicarse a casi cualquier ámbito.
Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente.

Normativa

IP55 según Norma IEC EN 62208 y EN 60529.
• Grado de resistencia contra impacto IK10 según Norma IEC 62208 y EN 50102
• Construidos bajo normativas CE de baja tensión. 2006/95/CE. Nema 1, 3r, 4 y 12.
• Máximo voltaje 1000 V
• Resistencia a la temperatura: desde -40°C +100°C (reducida exposición +160ºC).
• Opcional junta silicona: desde -60°C a +180°C (reducida exposición hasta +350°C).

Aplicaciones

Especialmente diseñado para tener la máxima flexibilidad respecto a su uso. Gracias a su versatilidad lo podemos colocar en controles de maquinas, sistemas de control, distribución eléctrica,  redes industriales, colocación de automatismos ,así como en, cintas transportadoras, bancos de prueba y colocación en viviendas, edificios de organismos públicos o entorno industrial en general.

Personalización a medida
Te ofrecemos múltiples soluciones

Armario Modular Combinable Titan · Delvalle Box
¿Necesitas soluciones?
Catálogos de productos 2018

A la medida según su necesidad.

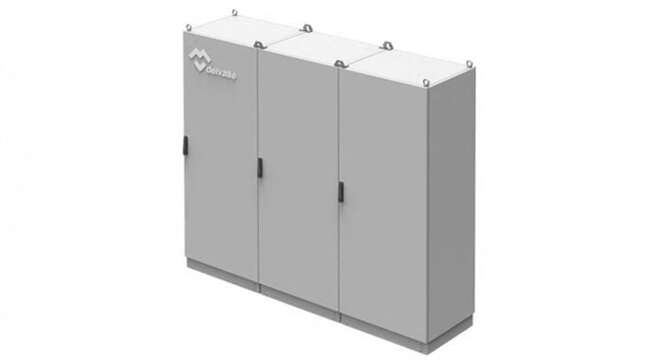

• Con posibilidad juntar varios módulos.
• Zócalos.
• Cáncamos (no incluidos en estándar).
Bastidor pivotante.
• Todo tipo de ventilación y climatización.
• Tapa inferior pasacables y patas metálicas o ruedas.
Puerta transparente de policarbonato o cristal templado.
• Acabado en pintura texturizada con otros colores RAL bajo pedido.
Placa de montaje aislante (baquelita) o en acero pintado.
Junta de protección electromagnética EMC entre marco y las superficies de contacto. Garantizando una perfecta conexión eléctrica. Norma CEE 89/336.

Personaliza este producto con los siguientes componentes:
Luminarias para Armarios y Cajas Eléctricas · Delvalle BoxDelvalle Box
Las luminarias compactas Delvalle, están diseñadas especialmente para su uso en armarios...
Cierres · Delvalle BoxDelvalle Box
En función del armario, y su uso a posterior buscamos el cierre que mejor se adapte a las...
Chasis Modular · Delvalle BoxDelvalle Box
Chasis modular para armarios eléctricos. Utilizado para dividir el frontal de los armarios en...
Aislante Térmico y Eléctrico TermoTisa · Delvalle Box
Aislante térmico para cuadros y armarios electricos TermoTisa es ideal cuando sea necesario aislar...
Tapa Pasacables · Delvalle BoxDelvalle Box
Las tapas pasacables de Delvalle son desmontables para poder realizar agujeros a su medida...
Puerta Transparente · Delvalle BoxDelvalle Box
Todos nuestros armarios pueden pedirse con puerta transparente y con puerta interior para la...
Tejadillos para Armarios · Delvalle BoxDelvalle Box
Tejadillos para la colocación en armarios electricos de exterior e intemperie (outdoor) de...
Placa de Montaje · Delvalle BoxDelvalle Box
Disponemos de placas montaje no perforadas y perforadas para la rápida instalación de componentes...
Patas y Ruedas · Delvalle BoxDelvalle Box
Para armarios que necesitan ser nivelados o que tengan que ser trasladados con asiduidad.
Corredera para Placas de Montaje · Delvalle BoxDelvalle Box
Correderas para las placas de montaje utilizadas para incorporar a los armarios con desplazamiento...
Portadocumentos · Delvalle BoxDelvalle Box
Para alojar planos de esquemas eléctricos, documentos, etc; es resistente porque esta fabricado en...
Zócalos · Delvalle BoxDelvalle Box
Zócalos en alturas de 100 y 200 mm. Permiten elevar el armario del suelo y conseguir un alojamiento...
Angular de Transporte · Delvalle BoxDelvalle Box
Los angulares de transporte aportan resistencia en la manipulación de carga y descarga de los...
Pintura Antigraffiti · Delvalle BoxDelvalle Box
En Delvalle, todos los armarios pueden suminstrarse con una protección de pintura anti-graffiti...
Branquias de Protección Anti Insectos · Delvalle BoxDelvalle Box
Conocemos el problema que supone la entrada de insectos en el interior del armario por la...
Placas de Montaje Perforadas · Delvalle BoxDelvalle Box
Placas de armarios eléctricos perforadas para la rápida instalación de componentes eléctricos.
Válvula Anticondensación de Acero Inoxidable IP68 · Delvalle BoxDelvalle Box
La válvula anticondensación acero inoxidable IP68, reduce los efectos adversos de la humedad en...
Amortiguadores para Armarios Eléctricos · Delvalle BoxDelvalle Box
Con los amortiguadores conseguimos una mejor sujeción de las puertas de los armarios y cuadros...
Bandeja Fija · Delvalle BoxDelvalle Box
Fijada directamente a la estructura del armario, con ella conseguimos una separación dentro del...
Bastidor Pivotante Rack · Delvalle BoxDelvalle Box
La solución ideal para la colocación de toda la instrumentación, consiguiendo un acceso a la zona...
Branquias de Ventilación · Delvalle BoxDelvalle Box
Colocadas tanto en el frontal de armario, como en el lateral, permiten un perfecto flujo de aire en...
Cáncamo · Delvalle BoxDelvalle Box
Con medidas desde M12 hasta M20 en acero cincado. Se fijan directamente sobre el cuerpo del armario,...
Carril DIN · Delvalle BoxDelvalle Box
Fijación directa a la estructura en chapa galvanizada de 1,5 mm de espesor. Medidas 35 mm por 7,5 o...
Cierre de Seguridad con Candado · Delvalle BoxDelvalle Box
Utilizado habitualmente en armarios con temporales cambios de usuarios. También se puede usar el...
Conjunto con Contrapuerta · Delvalle BoxDelvalle Box
Puerta interior diseñada para su colocación directa al armario.
Dispositivo Seguridad Puerta Abierta · Delvalle BoxDelvalle Box
Este dispositivo evita accidentes, alerta al operador de que el sistema eléctrico está vivo.
Diseños / Puertas · Delvalle BoxDelvalle Box
La posibilidad de colocar una doble puerta en el armario eléctrico viene dada por la necesidad del...
Final de Carrera para Armarios Eléctricos · Delvalle BoxDelvalle Box
Conjunto interruptor/conmutador provisto de soporte y tornillería de fijación directa al armario....
Kit de Unión · Delvalle BoxDelvalle Box
Gracias a esta pieza conseguimos la unión de varias estructuras formando conjuntos....
Marco de Refuerzo · Delvalle BoxDelvalle Box
El uso de un marco de refuerzo en nuestro armario, nos otorga más seguridad y consistencia,...
Tapas Pasacables Corredera · Delvalle BoxDelvalle Box
Gracias a estas tapas permitimos la entrada de cables entre ellas y son fácilmente desplazables.
Soporte Placa · Delvalle BoxDelvalle Box
El soporte de la placa ayuda en el reparto de pesos de la misma, así como en un buen anclaje y la...
Traviesa Guiacables · Delvalle BoxDelvalle Box
Con la colocación de esta guía en el interior de la puerta conseguimos un perfecto orden en el...
Ventana Marco de Protección · Delvalle BoxDelvalle Box
Se utiliza para una visualización máxima de los elementos de indicación, y una protección de los...
Refrigeración de Exterior Tropic para Armarios Eléctricos · Delvalle BoxDelvalle Box
La mayor gama del mercado de refrigeradores acondicionadores IP54, sin necesidad de filtro y con...
Ventilador de Techo · Delvalle BoxDelvalle Box
Ventilador de techo, especialmente diseñado para la extracción de calor por la parte...
Junta Hidrófuga · Delvalle BoxDelvalle Box
Nuestros armarios disponen de junta hidrófuga inyectada de serie, homologada Ul, TÜV, CE. Delvalle...
Armario Modular Combinable Titan · Delvalle Box

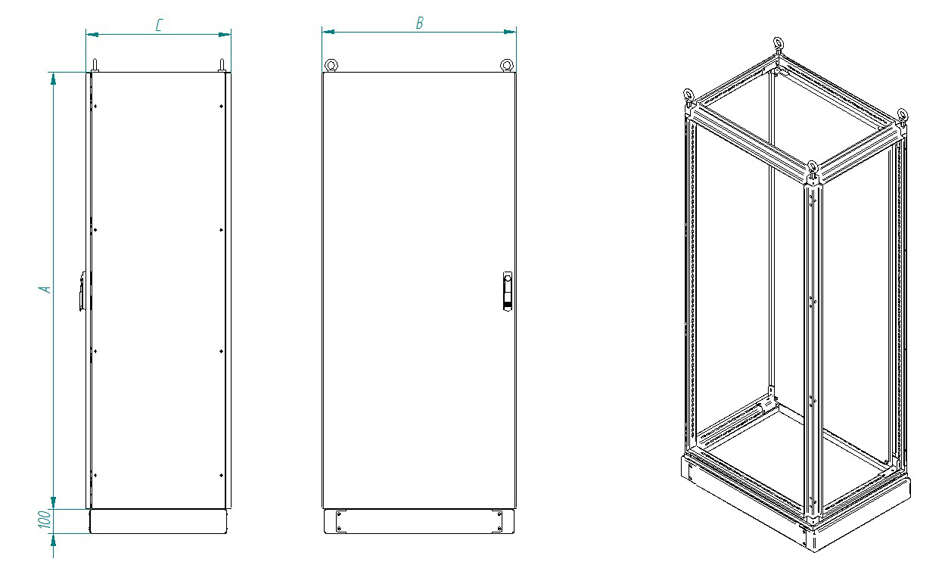

Croquis

Armario Modular Combinable Titan · Delvalle Box

Referencias

Mostrar Referencias
ReferenciaDescripciónAltoAnchoFondo
AMCF126040ARMARIO MODULAR SERIE TITAN1200600400AMCF126040
AMCF126060ARMARIO MODULAR SERIE TITAN1200600600AMCF126060
AMCF126080ARMARIO MODULAR SERIE TITAN1200600800AMCF126080
AMCF128040ARMARIO MODULAR SERIE TITAN1200800400AMCF128040
AMCF128060ARMARIO MODULAR SERIE TITAN1200800600AMCF128060
AMCF128080ARMARIO MODULAR SERIE TITAN1200800800AMCF128080
AMCF146040ARMARIO MODULAR SERIE TITAN1400600400AMCF146040
AMCF146060ARMARIO MODULAR SERIE TITAN1400600600AMCF146060
AMCF146080ARMARIO MODULAR SERIE TITAN1400600800AMCF146080
AMCF148040ARMARIO MODULAR SERIE TITAN1400800400AMCF148040
AMCF148060ARMARIO MODULAR SERIE TITAN1400800600AMCF148060
AMCF148080ARMARIO MODULAR SERIE TITAN1400800800AMCF148080
AMCF166060ARMARIO MODULAR SERIE TITAN1600600600AMCF166060
AMCF166080ARMARIO MODULAR SERIE TITAN1600600800AMCF166080
AMCF168060ARMARIO MODULAR SERIE TITAN1600800600AMCF168060
AMCF168080ARMARIO MODULAR SERIE TITAN1600800800AMCF168080
AMCF186040ARMARIO MODULAR SERIE TITAN1800600400AMCF186040
AMCF186050ARMARIO MODULAR SERIE TITAN1800600500AMCF186050
AMCF186060ARMARIO MODULAR SERIE TITAN1800600600AMCF186060
AMCF186080ARMARIO MODULAR SERIE TITAN1800600800AMCF186080
AMCF188040ARMARIO MODULAR SERIE TITAN1800800400AMCF188040
AMCF188050ARMARIO MODULAR SERIE TITAN1800800500AMCF188050
AMCF188060ARMARIO MODULAR SERIE TITAN1800800600AMCF188060
AMCF181040ARMARIO MODULAR SERIE TITAN18001000400AMCF181040
AMCF181050ARMARIO MODULAR SERIE TITAN18001000500AMCF181050
AMCF181060ARMARIO MODULAR SERIE TITAN18001000600AMCF181060
AMCF181240ARMARIO MODULAR SERIE TITAN18001200400AMCF181240
AMCF181250ARMARIO MODULAR SERIE TITAN18001200500AMCF181250
AMCF181260ARMARIO MODULAR SERIE TITAN18001200600AMCF181260
AMCF206040ARMARIO MODULAR SERIE TITAN2000600400AMCF206040
AMCF206050ARMARIO MODULAR SERIE TITAN2000600500AMCF206050
AMCF208040ARMARIO MODULAR SERIE TITAN2000800400AMCF208040
AMCF206060ARMARIO MODULAR SERIE TITAN2000600600AMCF206060
AMCF206080ARMARIO MODULAR SERIE TITAN2000600800AMCF206080
AMCF2080502000800500AMCF208050
AMCF208060ARMARIO MODULAR SERIE TITAN2000800600AMCF208060
AMCF208080ARMARIO MODULAR SERIE TITAN2000800800AMCF208080
AMCF201040ARMARIO MODULAR SERIE TITAN20001000400AMCF201040
AMCF201050ARMARIO MODULAR SERIE TITAN20001000500AMCF201050
AMCF201060ARMARIO MODULAR SERIE TITAN20001000600AMCF201060
AMCF201080ARMARIO MODULAR SERIE TITAN20001000800AMCF201080
AMCF226060ARMARIO MODULAR SERIE TITAN2200600600AMCF226060
AMCF226080ARMARIO MODULAR SERIE TITAN2200600800AMCF226080
AMCF228060ARMARIO MODULAR SERIE TITAN2200800600AMCF228060
AMCF228080ARMARIO MODULAR SERIE TITAN2200800800AMCF228080
AMCF221060ARMARIO MODULAR SERIE TITAN22001000600AMCF221060

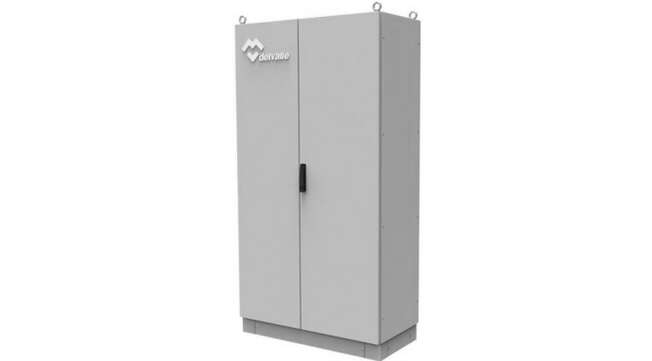

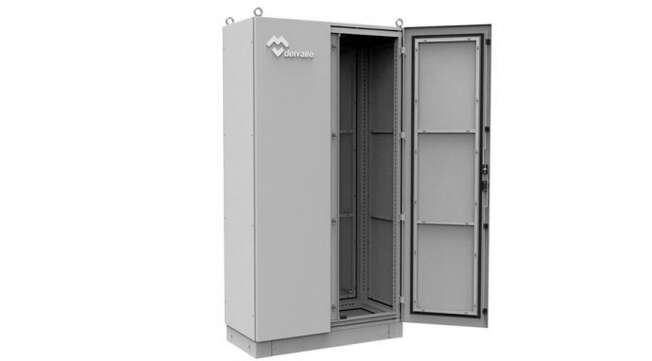

AMCF181050/2ARMARIO MODULAR 2 PTAS. SERIE TITAN18001000500AMCF181050/2
AMCF221080ARMARIO MODULAR SERIE TITAN22001000800AMCF221080
AMCF181060/2ARMARIO MODULAR 2 PTAS. SERIE TITAN18001000600AMCF181060/2
AMCF208010/2ARMARIO MODULAR 2 PTAS. SERIE TITAN20008001000AMCF208010/2
AMCF201040/2ARMARIO MODULAR 2 PTAS. SERIE TITAN20001000400AMCF201040/2
AMCF201050/2ARMARIO MODULAR 2 PTAS. SERIE TITAN20001000500AMCF201050/2
AMCF201240/2ARMARIO MODULAR 2 PTAS. SERIE TITAN20001200400AMCF201240/2
AMCF201250/2ARMARIO MODULAR 2 PTAS. SERIE TITAN20001200500AMCF201250/2
AMCF201260/2ARMARIO MODULAR 2 PTAS. SERIE TITAN20001200600AMCF201260/2
AMCF201280/2ARMARIO MODULAR 2 PTAS. SERIE TITAN20001200800AMCF201280/2
AMCF221080/2ARMARIO MODULAR 2 PTAS. SERIE TITAN22001000800AMCF221080/2
AMCF221260/2ARMARIO MODULAR 2 PTAS. SERIE TITAN22001200600AMCF221260/2
AMCF221280/2ARMARIO MODULAR 2 PTAS. SERIE TITAN22001200800AMCF221280/2
Equipos suministrados en Colisionador de Hadrones del CERN · Delvalle Box
El Laboratorio Europeo de Física de Partículas (CERN), es una de las instalaciones más singulares...
Nueva Línea del Metro de Guadalajara (México) · Delvalle Box
Las obras de construcción de la línea 3 del metro de Guadalajara (México) se encuentra en...
Nuevo Puerto Marítimo en Doha · Delvalle Box
En Delvalle somos proveedores de las empresas que están trabajando ya en la construcción del nuevo...
Autopista C-16 · Delvalle Box
Somos proveedores de los armarios eléctricos de la autopista C-16....
AVE Monforte del Cid – Murcia · Delvalle Box
Armarios eléctricos de la línea de AVE entre Monforte del Cid (Alicante) y Murcia, Delvalle lo ha...
Fábrica de Yogurt Danone en EEUU, Ohio · Delvalle Box
Delvalle fue elegida como proveedor exclusivo para la realizacion de Armarios de acero inoxidable...
WIKINGER, EL MAYOR PARQUE EÓLICO OFFSHORE EN GRANDES PROFUNDIDADES · Delvalle Box
Somos proveedores de los armarios eléctricos situados en los aerogeneradores (offshore)....
Centrales Nucleares · Delvalle Box
Con el reciente desastre de Fukushima existe una sensibilidad especial por evitar riesgos...
Ampliación Puerto Barcelona · Delvalle Box
Un puerto especial y diferente. Para uso comercial, ciudadano, energético y logístico....
Tranvía Orán (Argelia) · Delvalle Box
Armarios eléctricos cumpliendo las exigentes especificaciones galas....
Túnel Ferroviario en el Mar de Marmara · Delvalle Box
Delvalle fabricó armarios personalizados que pasaron las pruebas electromagnéticas.
AVE Madrid - Valencia · Delvalle Box
Armarios eléctricos para la transmisión datos a la central, con multitud de información....
Canal de Panamá · Delvalle Box
Fabricación de armarios eléctricos Nema 4x estancos IP67  resistentes a la corrosion,...
Planta Desalinizadora Kuwait · Delvalle Box
Armarios eléctricos especiales para soportar inclemencias propias de la zona desértica....
