Coffret en acier galvanisé luxor IP66

SERIE LUXOR IP66

La série galvanisé de l’armoire de Luxor peint se caractérise par son design et la nition de surface solide en RAL 7035. Ouverture facile avec la fermeture de chrome, la douceur à son tour, de la exibilité et de l’ouverture maximale de la porte (jusqu’à 120°) avec des charnières en acier inoxydable. Amplitude de travail maximale pour leurs productions et facilement amovible. Il possède toutes les mesures nécessaires pour assurer leur sécurité dans les installations électriques dans les installations de plein air

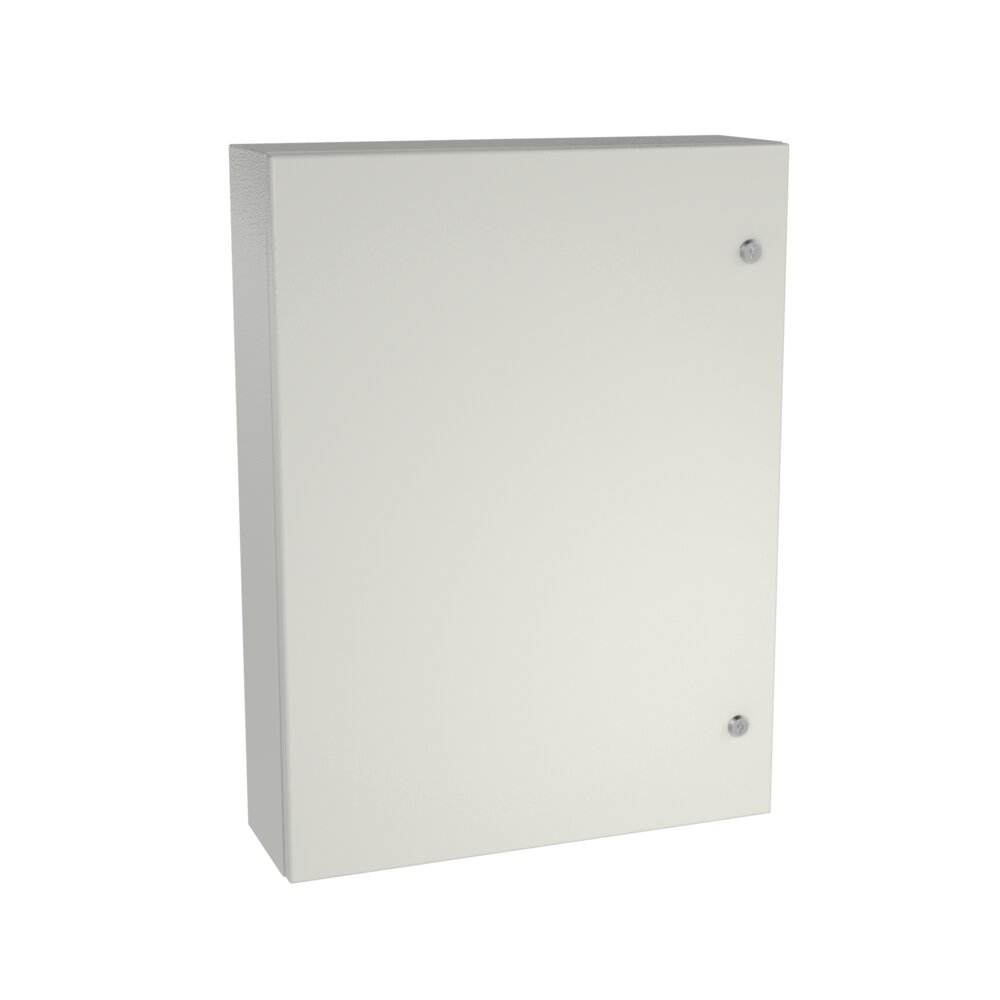

Coffret en acier galvanisé luxor IP66 : vue principale du produit

DONNÉES TECHNIQUES

Dimensions minimales	A=300-1200mm B=200-1200mm P=155-300mm
Dimensions maximales de la double porte	A=1200mm B=1200mm P=300mm
Dimensions minimales de la plaque	A=264-1070mm
Dimensions minimales de la plaque	B=147-1070mm
Épaisseur du corps	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Ouverture de la porte	120 °
Type de porte	Porte aveugle
Type d'ouverture	Pivotante avec charnières invisibles
Système de fermeture	Serrures à quart de tour double panneton
Profondeur utile	125-275 mm
Matériau	Acier galvanisé peint
Finition	Peint en RAL 7035
Matériau de la plaque	Galvanisé
Joint étanche	Polyuréthane
Température de fonctionnement	-40°C a +100°C (reducida exposición +160ºC)
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Systèmes de fermeture alternatifs	Poignée pivotante
Ouverture alternative de la porte	170º
Porte alternative	Porte avec panneau en polycarbonate, Porte avec vitre de sécurité
Matériau de la plaque intérieure	Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable
Joints alternatifs	silicone (-60 °C à + 180 °C), EMC

Fabrication d'armoires personnalisées

Traitement antigraffiti

Armoires à deux ou trois portes avec montant intermédiaire

Armoires avec charnières à 170°

Socles pour armoires

armoires équipées de pieds métalliques robustes

supports muraux optionnels

Fabrication monobloc assurant une étanchéité parfaite et une résistance aux chocs

Avec canal de déversement qui évite le contact des liquides avec le joint en polyuréthane et charnières cachées en acier inoxydable

fermetures quart de tour à double bit chromées

Delvalle réalise sur commande toute dimension adaptée à vos besoins, y compris des trous, des rainures et des formes, tant sur la porte que sur l'enveloppe

Spécialement conçu pour être installé dans des environnements extérieurs où les conditions météorologiques sont défavorables, comme dans le secteur maritime, ou pour des applications d'éclai

IP66 (IP55 sur deux portes) selon la Norme IEC 60529

Certificat UL Nema 1, 3R, 4 et 12, Nº Dossier E342220

Degré de résistance aux chocs IK10 selon la norme IEC 62262

norme CE 2014/35/UE

Norma IEC 62208

Tension maximale 1000 V

RÉFÉRENCES 1 PORTE			DIMENSIONS (mm)
PORTE PLEINE (x)	PORTE POLYCARBONATE (non IP69K)	PORTE POLYCARBONATE + CONTRE-PORTE (non IP69K)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PROFONDEUR UTILE -D-	ZONE USINABLE		DIMENSIONS PLAQUE -ExF-	POIDS (Kg)	VOLUME (m³)
PORTE PLEINE (x)	PORTE POLYCARBONATE (non IP69K)	PORTE POLYCARBONATE + CONTRE-PORTE (non IP69K)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PROFONDEUR UTILE -D-	PORTE	LATÉRAL	DIMENSIONS PLAQUE -ExF-	POIDS (Kg)	VOLUME (m³)
MVAB302015	MVG30E11ST	MVG83620STC	300	200	155	160×153	125	220×76	–	264×147	4,65	0,001
MVGB383015	MVG83831157	MVGB383015TC	380	300	155	340×253	125	300×76	350×125	344×247	7,68	0,02
MVGB383021	MVG8383021T	MVGB383021TC	380	300	210	340×253	180	300×176	350×180	344×247	8,57	0,03
MVGB404021	MVG2404021	MVG8404021TC	400	400	210	300×153	–	320×276	370×180	364×347	12	–
MVGB504021	MVG8504021T	MVGB50402TC	500	400	210	460×353	180	420×276	470×180	464×347	13,51	0,05
MVGB505021	MVGB5050	MVGB5050T	500	500	210	460×453	180	420×376	470×180	464×447	16,2	0,06
MVGB604021	MVGB60402T	MVGB60402TC	600	400	210	560×353	180	520×276	570×180	564×347	15,74	0,06
MVGB605021	MVG5605021T	MVGB605021TC	600	500	210	560×453	180	520×376	570×180	564×447	18,88	0,07
MVGB606021	MVG5606021T	MVGB606021TC	600	600	210	560×553	180	520×476	570×180	564×547	22	0,08
MVGB705021	MVGB60402T	MVGB60402TC	700	500	210	660×453	180	620×376	670×180	664×447	21,55	0,08
MVG8806030	MVG8806030T	MVGB806030TC	800	600	300	760×553	270	720×476	770×270	764×547	31,35	0,16
MVG8808030	MVGB808030T	MVGB808030TC	800	800	300	760×753	270	720×676	770×270	764×747	41,5	0,21
MVG8108030	MVGB108030T	MVGB108030TC	1000	800	300	960×753	270	920×676	970×270	964×747	50,69	0,26
MVG8128030	–	MVGB108030TC	1200	800	300	1160×753	270	1120×676	1170×270	1164×747	59,47	0,31
MVG8101030	MVGB101030T	MVGB101030TC	1000	1000	300	960×953	270	920×876	970×270	964×947	61,17	0,32
MVGC128030	MVGC128030T	MVGC128030TC	1200	1000	300	1090×890	225	1000×300	1170×265	1070×870	75,62	0,46
MVGC121030	MVGC121030T	MVGC121030TC	1000	1200	300	870×1070	275	800×1000	990×265	870×1070	78,76	0,39
MVGC121230	MVGC121230T	MVGC12121GTC	1200	1200	300	1000×1000	275	1000×1000	1190×265	1070×1070	92,09	0,39

RÉFÉRENCES 2 PORTES	DIMENSIONS (mm)
2 PORTES PLEINES (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	ZONE USINABLE		DIMENSIONS PLAQUE -ExF-
2 PORTES PLEINES (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PORTE	LATÉRAL	DIMENSIONS PLAQUE -ExF-
MVGBB06030D	800	600	300	746×546	720×217,5 et 720×173,5	720×240	740×540
MVGB808030D	800	800	300	746×746	720×317,5 et 720×273,5	720×240	740×740
MVGB108030D	1000	800	300	946×746	920×317,5 et 920×273,5	970×240	940×745
MIVGB128030D	1200	800	300	1146×746	1120×317,5 et 1120×273,5	1120×240	1140×745
MVGBI01030D	1000	1000	300	946×946	920×417,5 et 920×373,5	970×240	940×940
MVGB121030D	1200	1000	300	1146×946	1120×617,5 et 1120×573,5	1170×240	1140×940
MVGB121230D	1200	1200	300	1146×1146	1120×717,5 et 1120×673,5	1170×240	1140×1140

Croquis:

📄 Certification coffret en acier galvanisé luxor ip66
