Armario modular rit. infraestructuras para edificio

Armario modular serie RIT. Infraestructuras para edificios de viviendas, construido en chapa de 1,5mm de espesor y con doble puerta con cerrdaura de maneta con 3 puntos de cierre; dispone de una terminación en pintura estandar RAL 7035.

Descargas Técnicas Producto

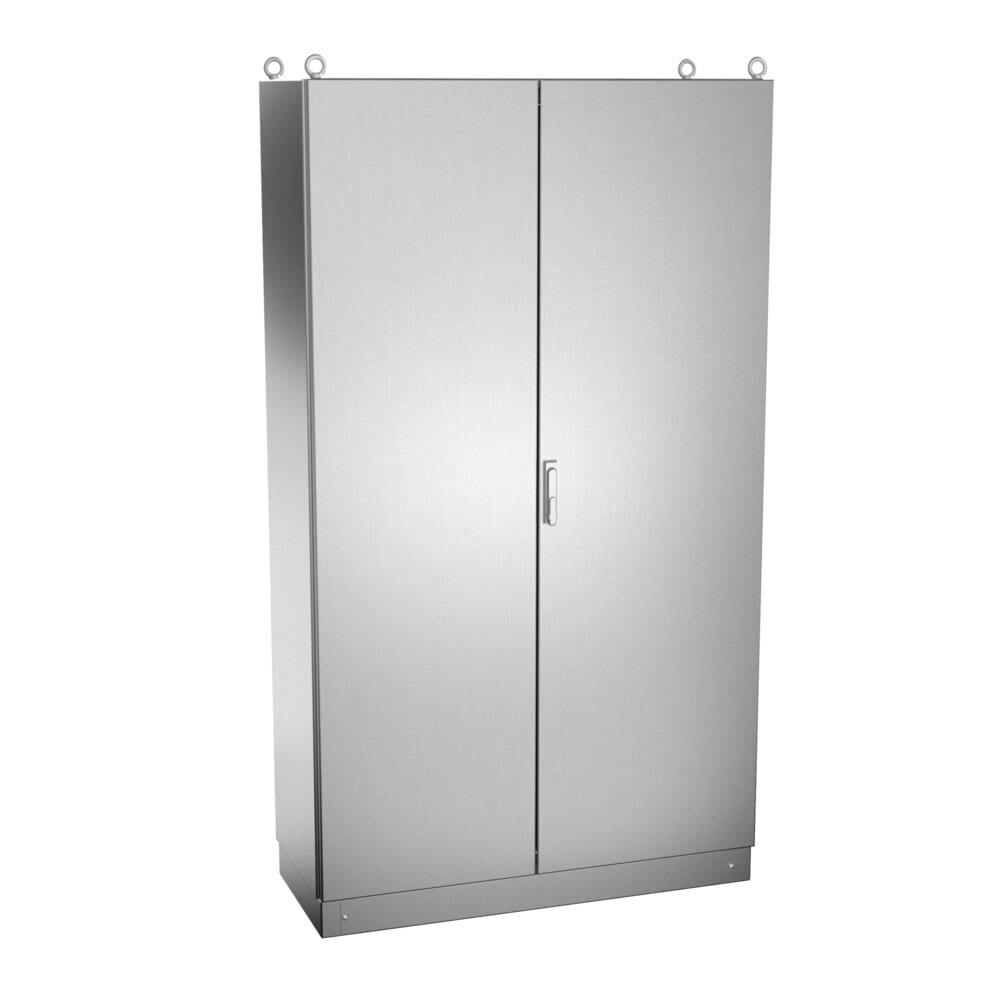

Armario modular rit. infraestructuras para edificio · vista principal
DATOS TÉCNICOS
Medidas Mínimas A=1650-2000mm   B=600-1000mm   P=400-500mm
Medidas Máximas Puerta Doble A=2000mm   B=1600mm   P=500mm
Medidas Mínimas Placa A=1520-1870mm
Medidas Mínimas Placa B=470-1470mm
Espesor Cuerpo 1.5 mm | 15/10 mm
0.059 " | 16 Gauge
Apertura Puerta 120 °
Tipo Puerta Puerta ciega
Tipo Apertura Giratoria con bisagras ocultas
Sistema Cierre Maneta giratoria con 3 puntos de enclavamiento
Profundidad Útil 375-475 mm
Material AISI 304L/AISI 316L
AcabadoSatinado
Material Placa Galvanizado
Junta Estanca Poliuretano
Temperatura Trabajo -40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Materiales Alternativos AISI 316L, Galvanizado, Aluminio
Acabados AlternativosPintado RAL 7035
Puerta Alternativa Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas EMC, silicona (-60 ºC a + 180 ºC)
Area Mecanizable-15 mm por lado
A la medida según su necesidad
Con posibilidad de juntar varios módulos
Zócalos
Cáncamos (no incluidos en estándar)
Todo tipo de ventilación y climatización
Junta de protección electromagnética EMC entre marco y las super cies de contacto. Garantizando una perfecta conexión eléctrica. Norma CEE 89/336
Placa fondo armario en baquelita de 6mm. de espesor, regulable en profundidad
Amplio espacio de montaje y gran accesibilidad
Entrega soldado, lo que le con ere una gran robustez
Apertura de la puerta a 120º
Perfecta estanqueidad gracias a las juntas utilizadas en las uniones
Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente
Resistencia, durabilidad y larga vida útil
Gran variedad de accesorios
Desmontable para facilitar su instalación en terrazas, azoteas o zonas de difícil acceso
Especialmente diseñado para tener la máxima flexibilidad respecto a su uso
IP55 según Norma IEC EN 62208 y EN 60529
Grado de resistencia contra impacto IK10 según Norma IEC 62208 y EN 50102
Construidos bajo normativas CE de baja tensión. 2006/95/CE. Nema 1, 3r, 4 y 12
Máximo voltaje 1000 V
Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)
Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS CONSTRUCCIÓN MONOBLOC

PUERTA CIEGA

PUERTA POLICARBONATO

Nº PUERTAS

ALTO

-A-

ANCHO

-B-

FONDO

-C-

MVHC201050

MVHCT201050

2

2000

1000

500

MVHC201250

MVHCT201250

1200

REFERENCIAS PERFIL MODULAR

PUERTA CIEGA

Nº PUERTAS

ALTO

-A-

ANCHO

-B-

FONDO

-C-

AMCF201050/2

2

2000

1000

500

AMCF201250/2

1200

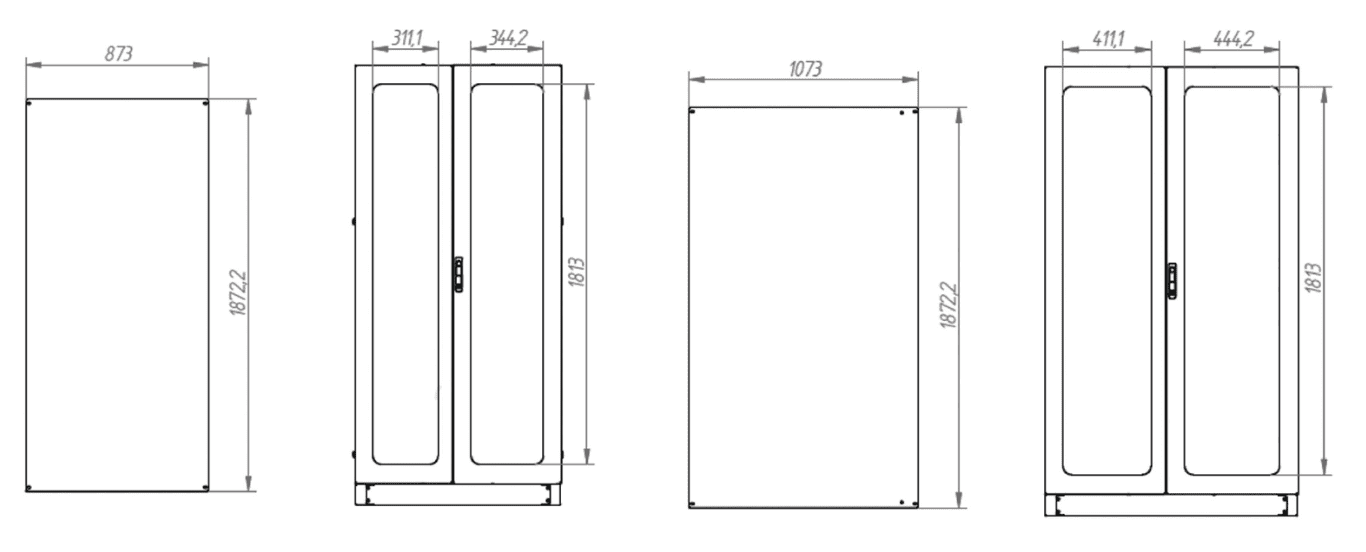

Croquis:

croquis del producto
