Caja de bornes fresh geo IP66

FRESH GEO IP66

Cajas de bornes o pulsadores Serie Hygienic Fresh Geo, disponen de un mejor precio que la serie HD, estas son estancas y funcionales, fabricadas en acero inoxidable AISI 304L EN 1.4306 y su tapa va fijada mediante tornillos de fácil colocación embutidos, sin sobresalir de la parte frontal de la caja.

A un precio mas competitivo que la serie con junta azul HD, con estanqueidad IP66, van provistos de serie con tornillos inoxidables.

Descargas Técnicas Producto

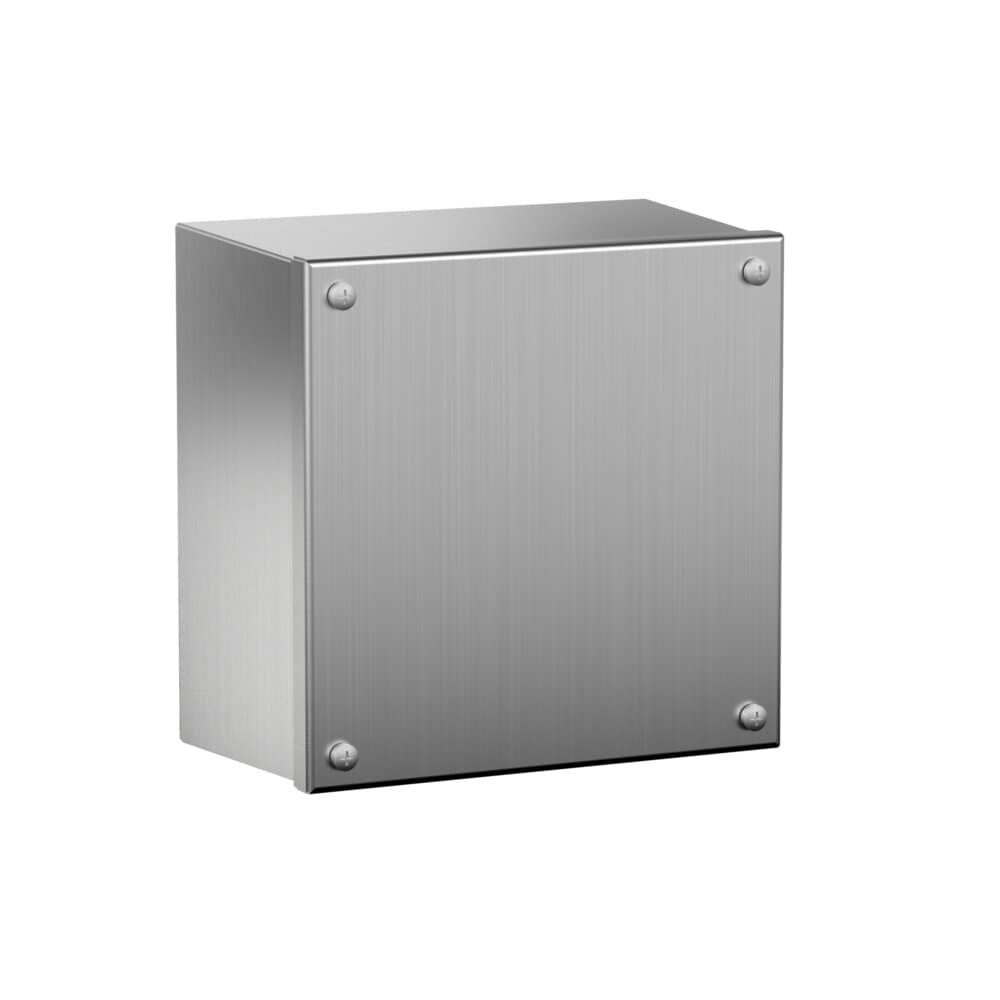

Caja de bornes fresh geo IP66 · vista principal
DATOS TÉCNICOS
Medidas Mínimas A=90-400mm   B=90-400mm   P=80-150mm
Medidas Mínimas Placa A=60-370mm
Medidas Mínimas Placa B=70-380mm
Espesor Cuerpo 1.2 mm | 12/10 mm
0.0472 " | 18 Gauge
Tipo Puerta Puerta ciega
Tipo Apertura Atornillada
Material AISI 304L/AISI 316L
AcabadoSatinado
Material Placa Galvanizado
Junta Estanca Poliuretano
Temperatura Trabajo -40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Materiales Alternativos AISI 316L, Galvanizado, Aluminio
Acabados AlternativosPintado RAL 7035
Puerta Alternativa Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior Placa de montaje en acero inoxidable, Placa de montaje aislante (baquelita)
Juntas Alternativas silicona (-60 ºC a + 180 ºC), EMC
Area Mecanizable48x48 - 358x358
IP67 o IP69K bajo Norma IEC 60529
En acero inoxidable AISI 316L EN 14404
Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda
Patas metálicas o ruedas
Tornillos imperdibles
Acabado en pintura texturizada con otros colores RAL bajo pedido
Junta de protección electromagnética EMC entre marco y las superficies
Se entrega con film protector que evita arañazos durante su manipulación
Grado de resistencia contra impacto IK10 según Norma IEC 62262
La realización monobloc consigue una perfecta estanqueidad gracias a las juntas utilizadas en las uniones y resistencia al impacto
Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente
Resistencia a la temperatura: desde -40°C +100°C (reducida exposición +160ºC)
Opción junta silicona: desde -60°C a +180°C (reducida exposición hasta +350°C)
Especialmente diseñado y homologado para la industria alimentaria, química, farmacéutica, centros de transformación, telecomunicaciones y en exteriores dada sus ventajas de durabilidad
IP66 según Norma IEC 60529 (hasta IP67 o IP69K bajo pedido)
DIN 40050-9 - IP69K
DIN EN ISO 14 159 Seguridad en máquinas – Requisitos en higiene para la configuración de máquinas
EHEDG Guideline Hygienic Design apart. 13 de aparatos para procesos abiertos
Cumple RoHS Directive 2011/65/UE
DIN EN 1672-2:2005 Requisitos máquinas para la industria alimentaria
Grado de resistencia contra impacto IK10 según Norma IEC 62262
Certificado UL Nema 4x, 12, 3r y 1 bajo petición. Nº File E342220
Máximo voltaje 1000 V
Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)
Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS

DIMENSIONES (mm)

ACERO INOXIDABLE

AISI 304L

ACERO INOXIDABLE

AISI 316L

ALTO

-A-

ANCHO

-B-

FONDO

-C-

MVF1515

MVF1515316

150

150

100

MVF1520

MVF1520316

150

200

100

MVF2020

MVF2020316

200

200

100

MVF2030

MVF2030316

200

300

100

MVF2040

MVF2040316

200

400

100

MVF3030

MVF3030316

300

300

100

MVF3040

MVF3040316

300

400

100

MVF4040

MVF4040316

400

400

120

MVF4060

MVF4060316

400

600

120

Croquis:

croquis del producto
