Caja de bornes geo EMC

EMC

Cajas de bornes o pulsadores EMC Serie Geo son estancas, elegantes y funcionales con junta de EPDM conductora entre marco y las superficies de contacto, garantizando una perfecta conexión eléctrica y apantallamiento superior.

Certificado EMC segun normativa 2014/30/UE

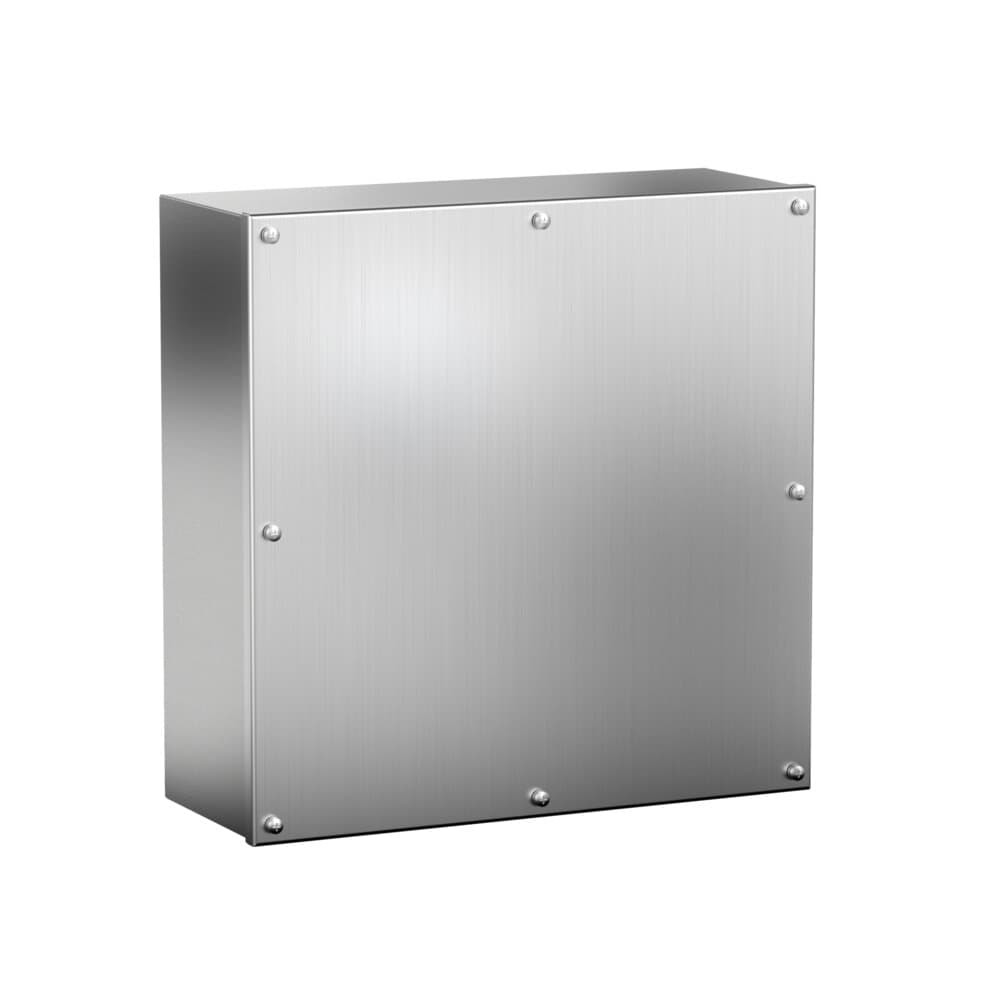

Caja de bornes geo EMC · vista principal

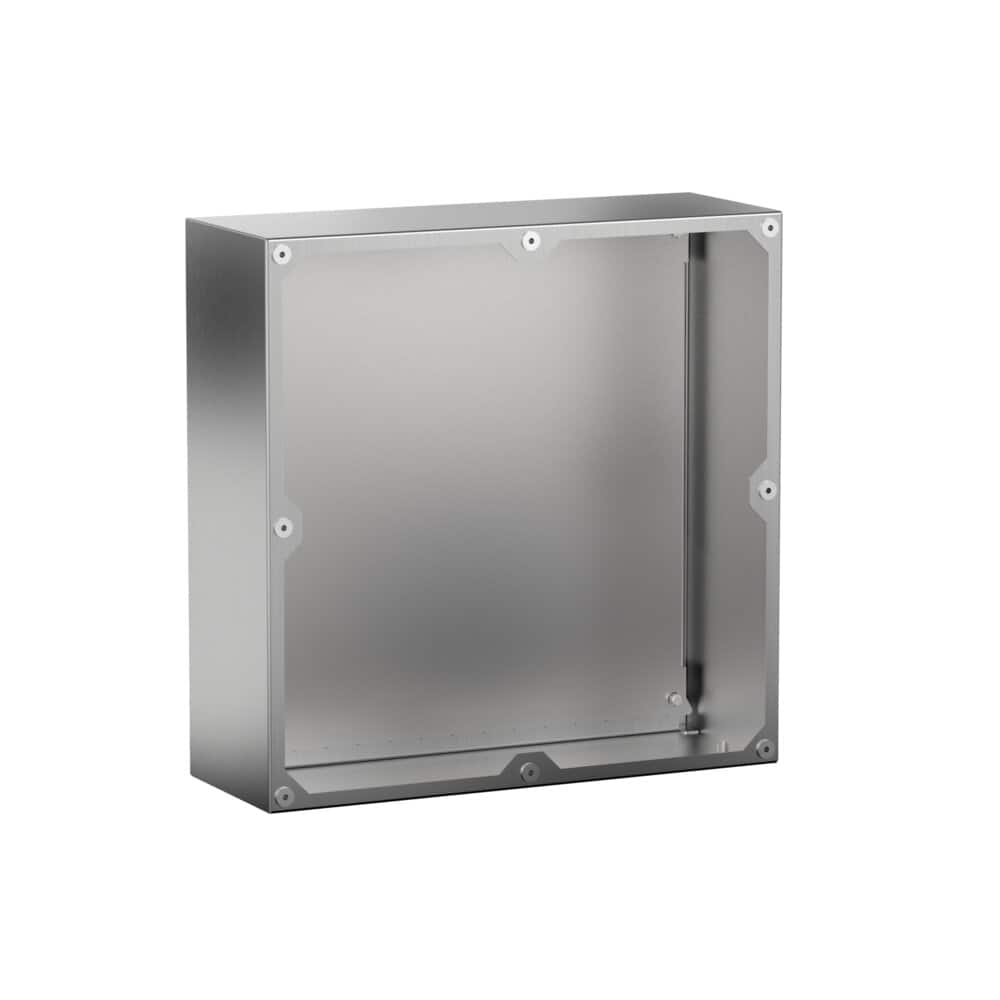

Caja de bornes geo EMC: vista de detalle del producto

DATOS TÉCNICOS

Medidas Mínimas	A=90-400mm B=90-400mm P=80-150mm
Medidas Mínimas Placa	A=60-370mm
Medidas Mínimas Placa	B=70-380mm
Espesor Cuerpo	1.2 mm \| 12/10 mm 0.0472 " \| 18 Gauge
Tipo Puerta	Puerta ciega
Tipo Apertura	Atornillada
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	EMC
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Material Placa Interior	Placa de montaje en acero inoxidable, Placa de montaje aislante (baquelita)
Juntas Alternativas	Poliuretano, silicona (-60 ºC a + 180 ºC)

A la medida según su necesidad

En acero inoxidable AISI 316L EN 14404

Acabado en pintura texturizada con otros colores RAL bajo pedido

Junta de protección electromagnética EMC entre marco y las super cies de contacto. Garantizando una perfecta conexión eléctrica. Norma CEE 89/336

Junta EMC de EPDM conductora recubierta con Cu y Sn y dureza de 60 shore

Excelentes niveles de atenuación

Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto

Con canal vierteaguas que evita el contacto de líquidos con la junta EPDM y bisagras ocultas

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades

Cumple normativa EMC, RFI y EMI

Especialmente diseñado para telecomunicaciones, señalización ferroviaria, señalización aérea, medicina, industria militar o donde se necesite una protección extra frente a las perturbaciones

IP55 según Norma IEC EN 62208 y EN 60529

Grado de resistencia contra impacto IK10 según Norma IEC 62208 y EN 50102

Construidos bajo normativas CE de baja tensión 2006/95/CE

Cumple RoHS Directive 2002/95/EC

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

Cumple normativa RoHs, EMC, RFI y EMI

REFERENCIAS			DIMENSIONES (mm)
ACERO INOXIDABLE (AISI 304L)	ACERO GALVANIZADO	ALUMINIO	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -DxE-	ÁREA MECANIZABLE	MEDIDAS PLACA
MVCB9090BOM	MVCBG9090BOM	MVCBA909080M	90	90	80		48×48	60×70
	MVCBG149080M	MVCBA149080M	140	90	80			110×70
MVCB209080M	MVCBG209080M		200	90	80	176×66	158×48	170×70
MVCB269012M	MVCBG269012M	MVCBA269012M	260	90	120	236×66	218×48	230×70
MVCB101612M	MVCBG101612M	MVCBA101612M	100	160	120	76×136	58×118	70×140
MVCB161612M	MVCBG161612M	MVCBA161612M	160	160	120	136×136	118×118	130×140
MVCB202012M	MVCBG202012M	MVCBA202012M	200	200	120	176×176	158×158	170×180
MVCB202515M	MVCBG202515M	MVCBA202515M	200	250	150	176×226		170×230
MVCB252515M	MVCBG252515M	MVCBA252515M	250	250	150	226×226	208×208	220×230
MVCB203015M	MVCBG203015M	MVCBA203015M	200	300	150	176×276	158×258	170×280
MVCB303015M	MVCBG303015M	MVCBA303015M	300	300	150	276×276	258×258	270×280
MVCB304015M		MVCBA304015M	300	400	150	276×376	258×358	270×380
MVCB404015M	MVCBG404015M	MVCBA404015M	400	400	150	376×376	358×358	370×380
