Boîtes de jonction geo CEM

EMC

Boîtes de jonction Geo CEM disponibles avec couvercle aveugle ou perce specialement concus pour y loger des poussoirs.

Le couvercle est fixe par des vis de positionnement facile, qui sont incorporees de facon propre dans la couverture de la boite.

CEM Homologation 2014/30/UE

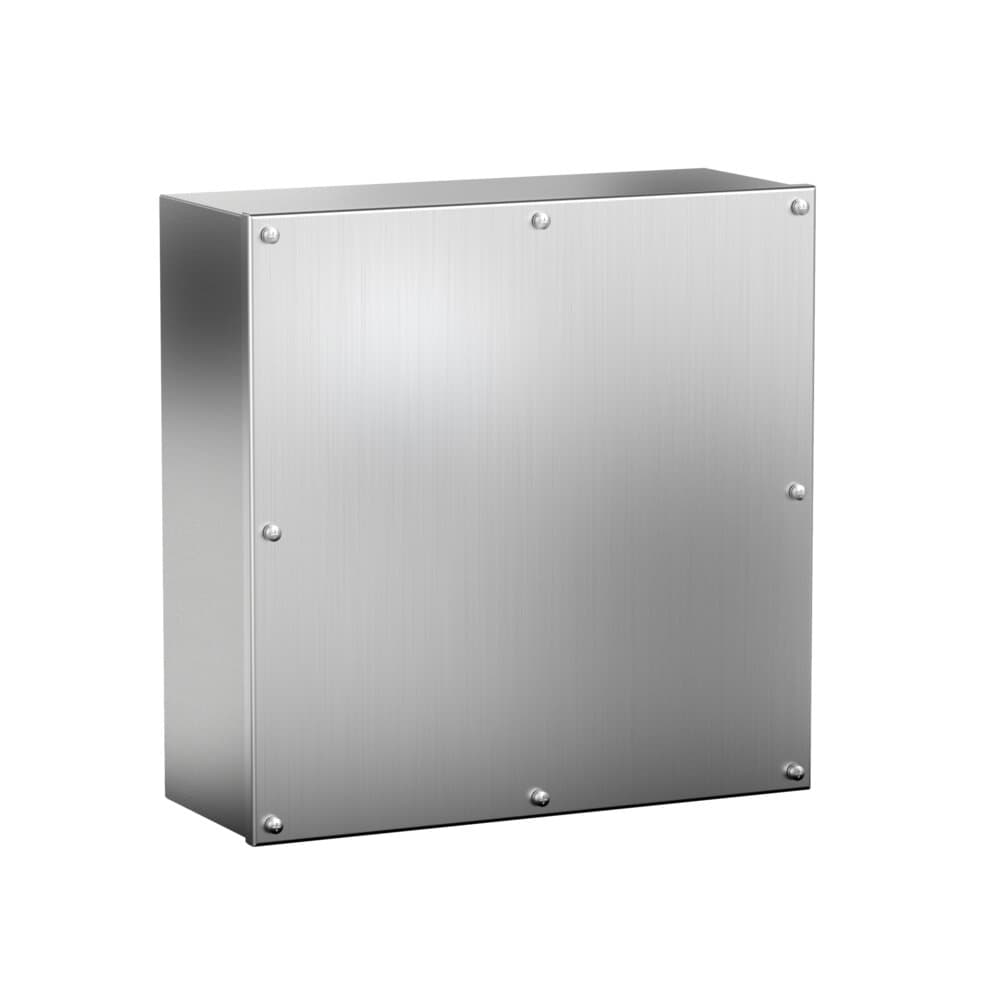

Boîtes de jonction geo CEM · vue principale

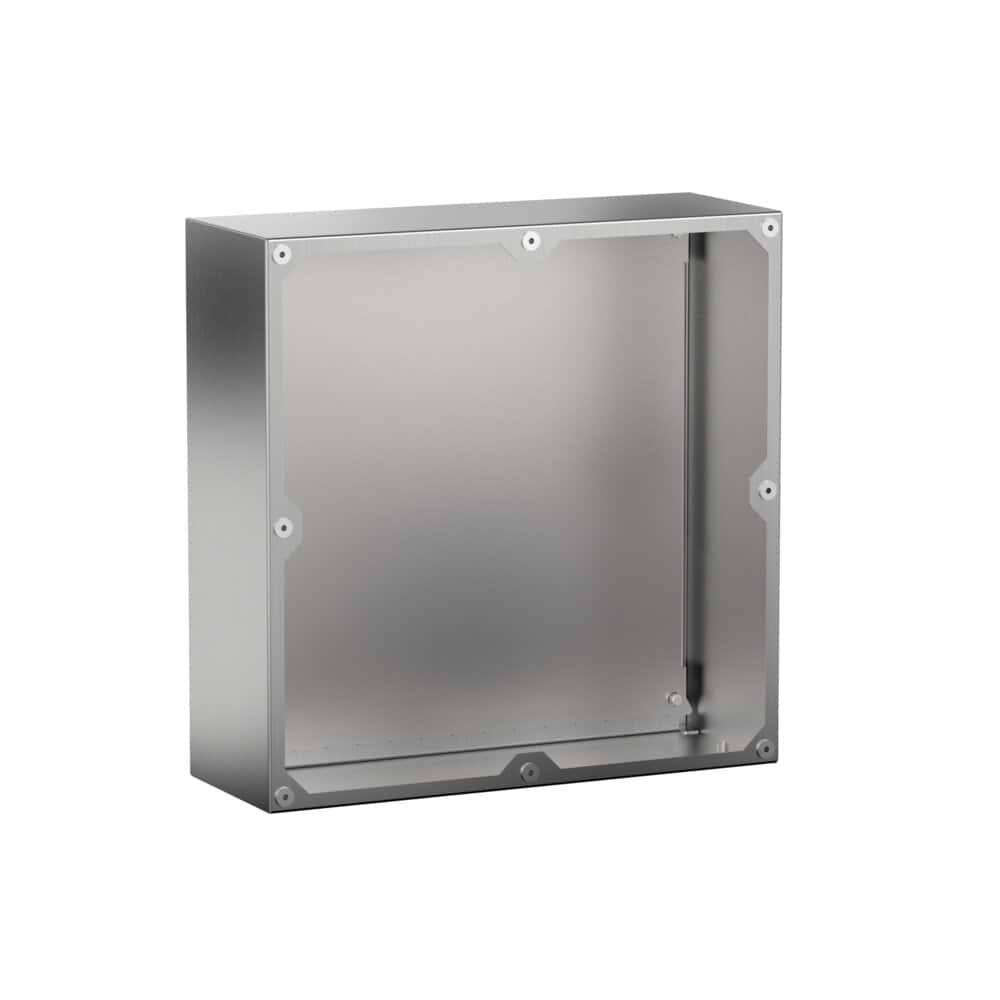

Boîtes de jonction geo CEM : vue de détail du produit

DONNÉES TECHNIQUES

Dimensions minimales	A=90-400mm B=90-400mm P=80-150mm
Dimensions minimales de la plaque	A=60-370mm
Dimensions minimales de la plaque	B=70-380mm
Épaisseur du corps	1.2 mm \| 12/10 mm 0.0472 " \| 18 Gauge
Type de porte	Porte aveugle
Type d'ouverture	Vissée
Matériau	AISI 304L/AISI 316L
Finition	Satiné
Matériau de la plaque	Galvanisé
Joint étanche	EMC
Température de fonctionnement	-40°C a +100°C (reducida exposición +160ºC)
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Matériaux alternatifs	AISI 316L, Galvanisé, Aluminium
Finitions alternatives	Peint en RAL 7035
Matériau de la plaque intérieure	Plaque de montage en acier inoxydable, Plaque de montage isolante (bakélite)
Joints alternatifs	Polyuréthane, silicone (-60 °C à + 180 °C)

Fabrication d'armoires personnalisées

armoires en acier inoxydable AISI 316L

Armoires avec finition en peinture texturée

joint EMC

Junta EMC d'EPDM conductrice recouverte de Cu et Sn avec une dureté de 60 shore

armoires Delvalle

Il est livré avec un film protecteur qui évite les rayures et les éraflures lors de sa manipulation.

Fabrication monobloc assurant une étanchéité parfaite et une résistance aux chocs

Avec canal d’écoulement qui évite le contact des liquides avec le joint EPDM et charnières cachées

Delvalle

Conformité aux normes CEM, RFI et EMI

Spécialement conçu pour les télécommunications, la signalisation ferroviaire, la signalisation aérienne, la médecine, l'industrie militaire ou partout où une protection supplémentaire contre

Certification IP55 pour armoires Delvalle

Degré de résistance aux impacts IK10 selon la norme IEC 62208 et EN 50102

Construits selon la directive CE basse tension 2006/95/CE

Conforme à la directive RoHS 2002/95/CE

Tension maximale 1000 V

Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)

Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

Conforme aux normes RoHs, EMC, RFI et EMI

RÉFÉRENCES			DIMENSIONS (mm)
ACIER INOXYDABLE (AISI 304L)	ACIER GALVANISÉ	ALUMINIUM	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -DxE-	ZONE USINABLE	DIMENSIONS PLAQUE
MVCB9090BOM	MVCBG9090BOM	MVCBA909080M	90	90	80		48×48	60×70
	MVCBG149080M	MVCBA149080M	140	90	80			110×70
MVCB209080M	MVCBG209080M		200	90	80	176×66	158×48	170×70
MVCB269012M	MVCBG269012M	MVCBA269012M	260	90	120	236×66	218×48	230×70
MVCB101612M	MVCBG101612M	MVCBA101612M	100	160	120	76×136	58×118	70×140
MVCB161612M	MVCBG161612M	MVCBA161612M	160	160	120	136×136	118×118	130×140
MVCB202012M	MVCBG202012M	MVCBA202012M	200	200	120	176×176	158×158	170×180
MVCB202515M	MVCBG202515M	MVCBA202515M	200	250	150	176×226		170×230
MVCB252515M	MVCBG252515M	MVCBA252515M	250	250	150	226×226	208×208	220×230
MVCB203015M	MVCBG203015M	MVCBA203015M	200	300	150	176×276	158×258	170×280
MVCB303015M	MVCBG303015M	MVCBA303015M	300	300	150	276×276	258×258	270×280
MVCB304015M		MVCBA304015M	300	400	150	276×376	258×358	270×380
MVCB404015M	MVCBG404015M	MVCBA404015M	400	400	150	376×376	358×358	370×380
