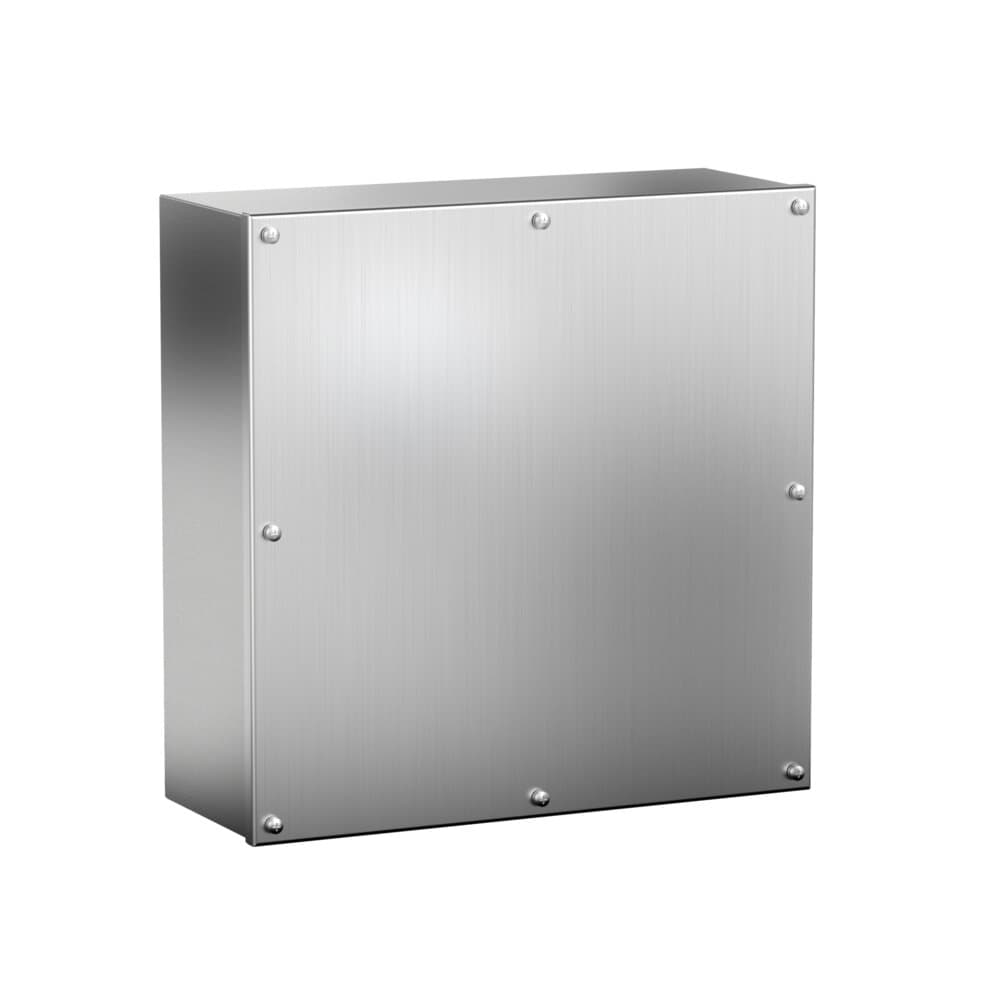

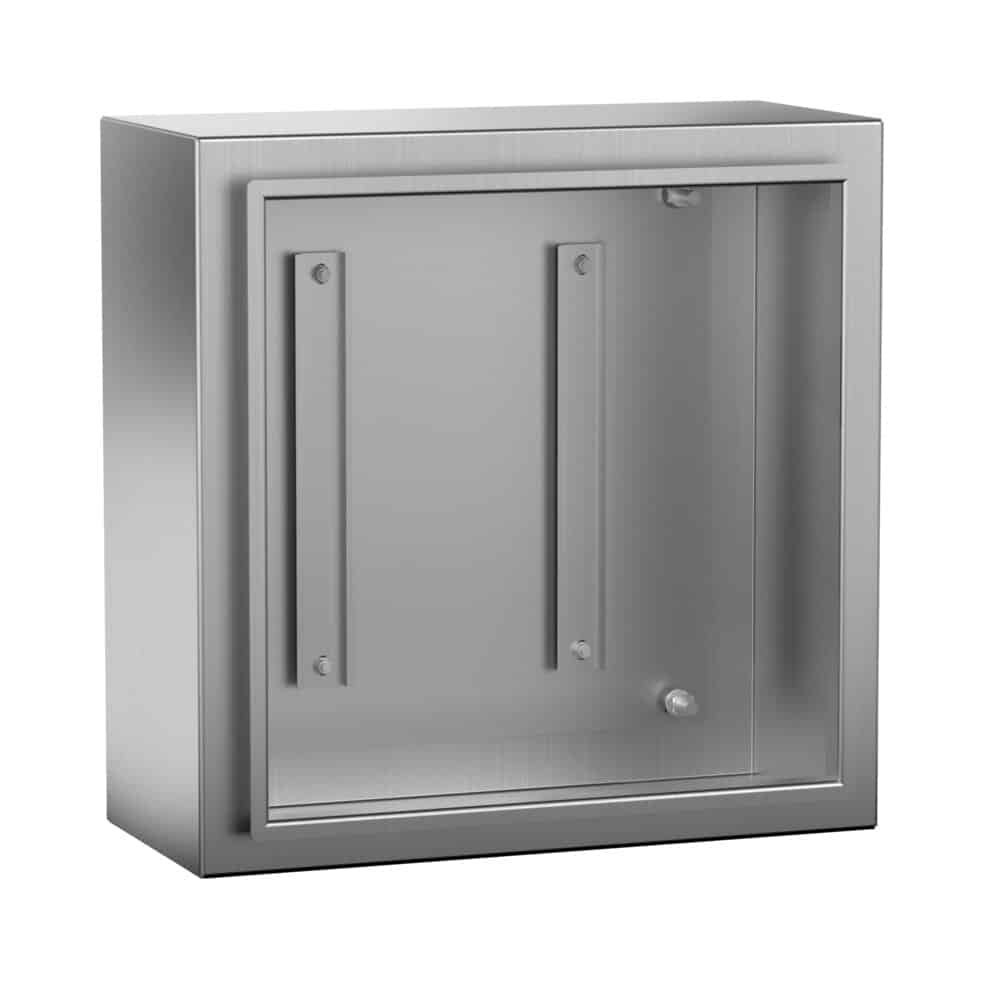

Caja de terminales inox

SERIE GEO IP66

Cajas de terminales o bornes en acero inoxidable. Disponemos siempre en stock para entregas en su empresa en 24 horas, certificada y lista para su montaje de terminales.

Podemos hacer el montaje de terminales y numerarlos si asi lo desean.

Listas para su colocación y en stock para entrega inmediata, para que no tenga que preocuparse de nada.

DATOS TÉCNICOS
Medidas Mínimas A=90-1000mm   B=90-100mm   P=80-1000mm
Medidas Mínimas Placa A=60-370mm
Medidas Mínimas Placa B=70-380mm
Espesor Cuerpo 1.2 mm | 12/10 mm
0.0472 " | 18 Gauge
Tipo Puerta Puerta ciega
Tipo Apertura Atornillada
Material AISI 304L/AISI 316L
AcabadoSatinado
Material Placa Galvanizado
Junta Estanca Poliuretano
Temperatura Trabajo -40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Materiales Alternativos AISI 316L, Galvanizado, Aluminio
Acabados AlternativosPintado RAL 7035
Puerta Alternativa Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas silicona (-60 ºC a + 180 ºC), EMC
Area Mecanizable48x48-358x358
A la medida según su necesidad
Grado de protección IP67, IP68 y hasta IP69K- DIN 40050-9
En acero inoxidable AISI 316L EN 14404
Patas metálicas o ruedas
Tornillos imperdibles
Acabado en pintura texturizada con otros colores RAL bajo pedido
Junta de protección electromagnética EMC entre marco y las superficies
Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda
Alta estanqueidad
Stock para entregas al dia siguiente en su empresa
Sumninistro montado de prensaestopas, y terminales numerados a un gran precio
Maquinaria en sector de alimentación y bebidas
Packaging
Automización industrial
Química
Farmacéutica
Marítimo
Alimentación y bebidas
IP66 según la norma IEC EN62208; EN60529
IP69K según la norma DIN 40050-9
NEMA 4X de acuerdo con la norma UL508A; UL50
Grado de resistencia al golpe IK10 según la norma IEC EN62208; EN62262
Certificado CE

REFERENCIAS

DIMENSIONES (mm)

TAPA CIEGA

(x)

TAPA

PERFORADA

(x)

PERFORACIONES

ALTO

-A-

ANCHO

-B-

FONDO

-C-

BOCA

ACCESO

ÁREA

MECANIZABLE

MEDIDAS

PLACA

PESO

(Kg)

VOLUMEN

(m³)

MVCB909080

MVCB909080P

90

90

80

48×48

60×70

0,68

0,001

MVCB149080

MVCB149080P

2

140

90

80

98×48

116×66

110×70

0,92

0,001

MVCB209080

MVCB209080P

3

200

90

80

158×48

176×66

170×70

1,20

0,002

MVCB269012

MVCB269012P

4

260

90

120

218×48

236×66

230×70

1,75

0,004

MCVB289080

MCVB289080P

5

280

90

80

238×48

256×66

250×70

1,60

0,002

MVCB101612

MVCB101612P

3

100

160

120

58×118

76×136

70×140

1,29

0,003

MVCB161612

MVCB161612P

4

160

160

120

118×118

136×136

130×140

1,81

0,004

MVCB202012

MVCB202012P

6

200

200

120

158×158

176×176

170×180

2,53

0,006

MVCB202515

MVCB202515P

12

200

250

150

158×208

176×226

170×230

3,25

0,009

MVCB252515

MVCB252515P

16

250

250

150

208×208

226×226

220×230

3,87

0,012

MVCB203015

MVCB203015P

15

200

300

150

158×258

176×276

170×280

3,75

0,011

MVCB303015

MVCB303015P

25

300

300

150

258×258

276×276

270×280

5,16

0,016

MVCB304015

MVCB304015P

35

300

400

150

258×358

276×376

270×380

6,64

0,022

MVCB404015

MVCB404015P

49

400

400

150

358×358

376×376

370×380

8,41

0,028

* Diseño Geo IP66 Tapa atornillada – Opciones para perforación estándar (Ø22.5)

Croquis:

croquis del producto
