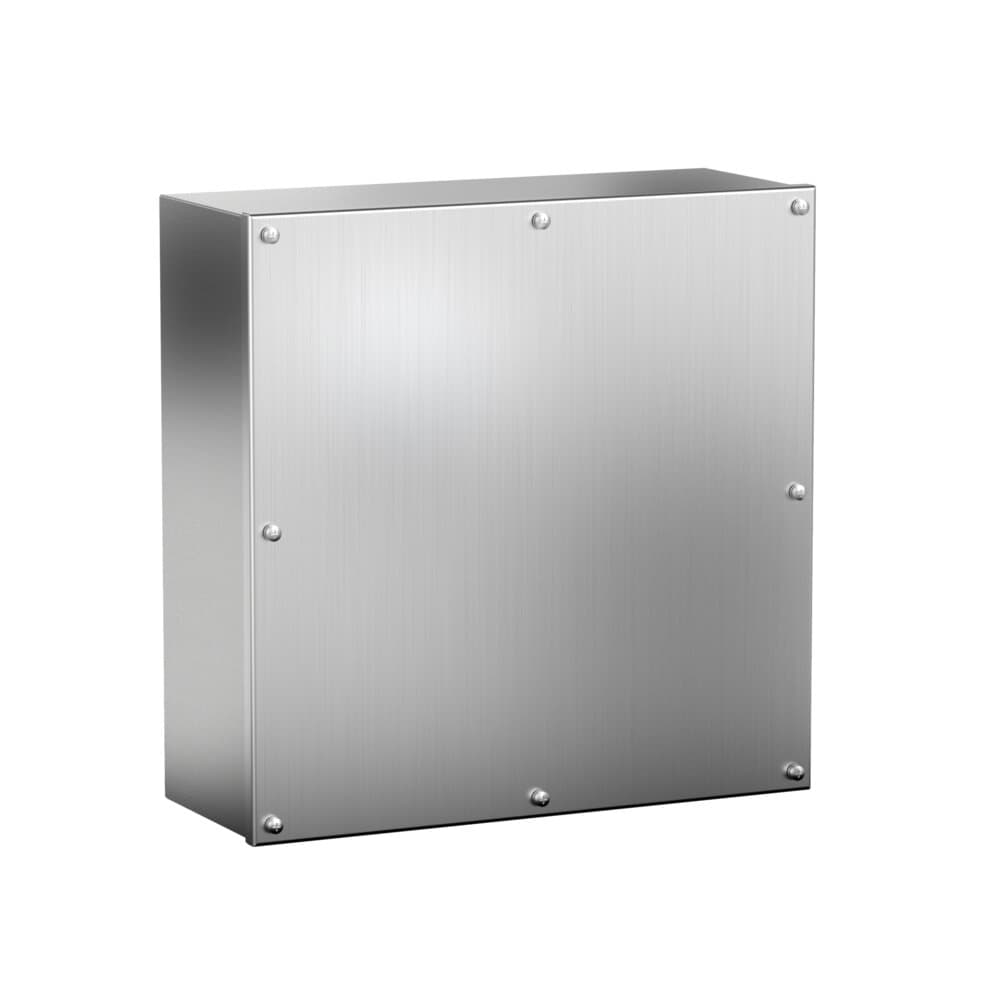

Boîte jonction inox

Boîtiers inox Geo étanches, élégants et fonctionnels fabriquées en acier inoxydable AISI 304 EN 1.4301, finition polie.
Disponibles avec couvercle aveugle ou percé (Ø22.5), spécialement conçues pour y loger des poussoirs, des boîtes à poussoirs. Le couvercle est fixé par des vis de positionnement facile, qui sont noyées de façon prope dans à partir de la part devant d´armoire.

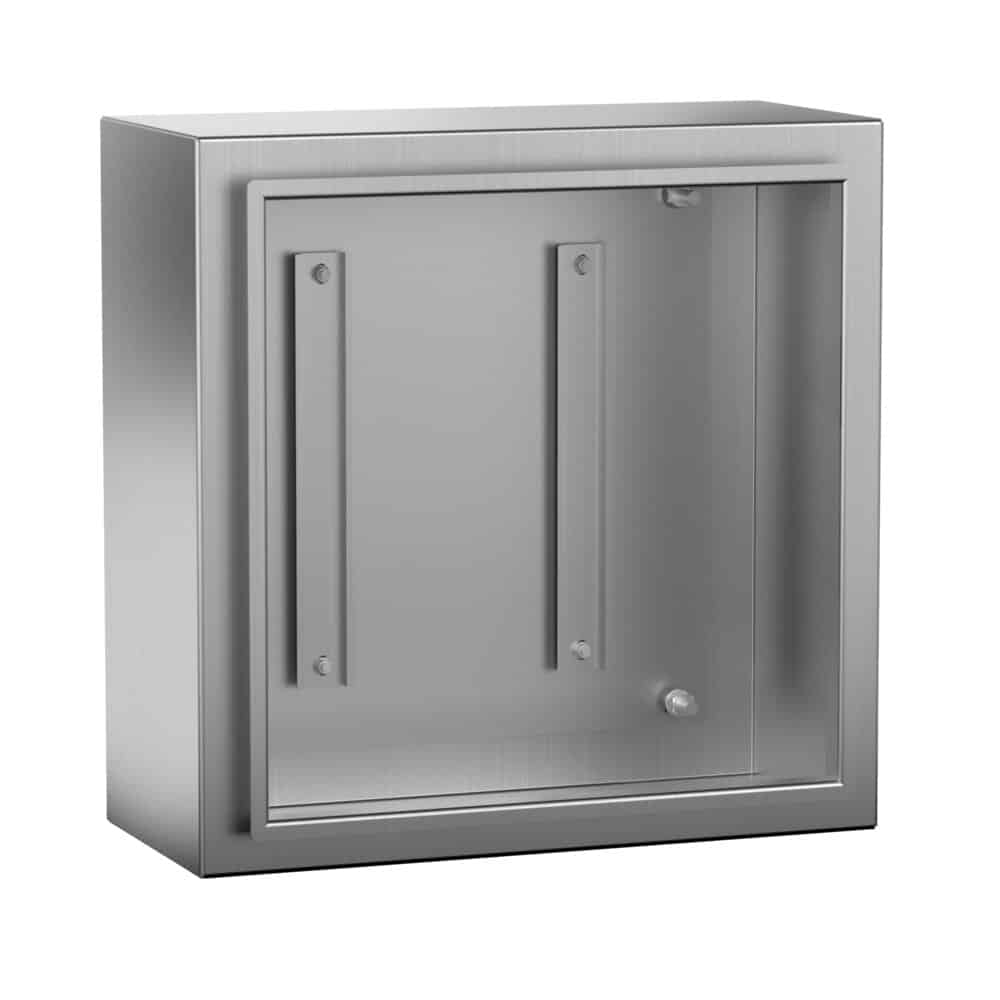

Boîte jonction inox : vue de détail du produit

DONNÉES TECHNIQUES

Dimensions minimales	A=90-1000mm B=90-100mm P=80-1000mm
Dimensions minimales de la plaque	A=60-370mm
Dimensions minimales de la plaque	B=70-380mm
Épaisseur du corps	1.2 mm \| 12/10 mm 0.0472 " \| 18 Gauge
Type de porte	Porte aveugle
Type d'ouverture	Vissée
Matériau	AISI 304L/AISI 316L
Finition	Satiné
Matériau de la plaque	Galvanisé
Joint étanche	Polyuréthane
Température de fonctionnement	-40°C a +100°C (reducida exposición +160ºC)
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Matériaux alternatifs	AISI 316L, Galvanisé, Aluminium
Finitions alternatives	Peint en RAL 7035
Porte alternative	Porte avec panneau en polycarbonate, Porte avec vitre de sécurité
Matériau de la plaque intérieure	Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable
Joints alternatifs	silicone (-60 °C à + 180 °C), EMC
Zone usinable	48x48-358x358

Fabrication d'armoires personnalisées

Armoires électriques

armoires en acier inoxydable AISI 316L

Vis de sécurité

Armoires avec finition en peinture texturée

Le joint EMC

Haute étanchéité

Stock pour livraisons le jour suivant dans votre entreprise

Fourniture montée de presse-étoupes et terminaux numérotés à un excellent prix

Machines dans le secteur de l'alimentation et des boissons

Emballage

Automatisation industrielle

Chimie

Pharmaceutique

Maritime

Alimentation et boissons

IP66 selon la norme IEC EN62208; EN60529

IP69K selon la norme DIN 40050-9

NEMA 4X conforme à la norme UL508A ; UL50

Degré de résistance aux chocs IK10 selon la norme IEC EN62208 ; EN62262

Certification CE

RÉFÉRENCES			DIMENSIONS (mm)
COUVERCLE PLEIN (x)	COUVERCLE PERFORÉ (x)	NB. DE PERFORATIONS	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS	ZONE USINABLE	DIMENSIONS PLAQUE	POIDS (Kg)	VOLUME (m³)
MVCB909080	MVCB909080P	–	90	90	80	48×48	–	60×70	0,68	0,001
MVCB149080	MVCB149080P	2	140	90	80	98×48	116×66	110×70	0,92	0,001
MVCB209080	MVCB209080P	3	200	90	80	158×48	176×66	170×70	1,20	0,002
MVCB269012	MVCB269012P	4	260	90	120	218×48	236×66	230×70	1,75	0,004
MCVB289080	MCVB289080P	5	280	90	80	238×48	256×66	250×70	1,60	0,002
MVCB101612	MVCB101612P	3	100	160	120	58×118	76×136	70×140	1,29	0,003
MVCB161612	MVCB161612P	4	160	160	120	118×118	136×136	130×140	1,81	0,004
MVCB202012	MVCB202012P	6	200	200	120	158×158	176×176	170×180	2,53	0,006
MVCB202515	MVCB202515P	12	200	250	150	158×208	176×226	170×230	3,25	0,009
MVCB252515	MVCB252515P	16	250	250	150	208×208	226×226	220×230	3,87	0,012
MVCB203015	MVCB203015P	15	200	300	150	158×258	176×276	170×280	3,75	0,011
MVCB303015	MVCB303015P	25	300	300	150	258×258	276×276	270×280	5,16	0,016
MVCB304015	MVCB304015P	35	300	400	150	258×358	276×376	270×380	6,64	0,022
MVCB404015	MVCB404015P	49	400	400	150	358×358	376×376	370×380	8,41	0,028
Version: UL Standard Nema 4x, 12, 3r and 1	Add "UL" to the reference. Ex: "MVCB909080UL"
Version: IP67	Add "/67" to the reference. Ex: "MVCB909080/67"
Version: IP69K	Add "/69" to the reference. Ex: "MVCB909080/69"

* Geo Design IP66 Screwed cover – Options for standard perforation (Ø22.5)
