Rack EMC de exterior 19″ storm IP66

EMC

Armario rack EMC 19" de intemperie o exterior Serie Strom EMC con junta de EPDM conductora entre marco y las superficies de contacto, garantizando una perfecta conexión eléctrica y apantallamiento superior.

Tiene todas las homologaciones necesarias para garantizar la seguridad de compatibilidad electromagnética en sus montajes eléctricos.

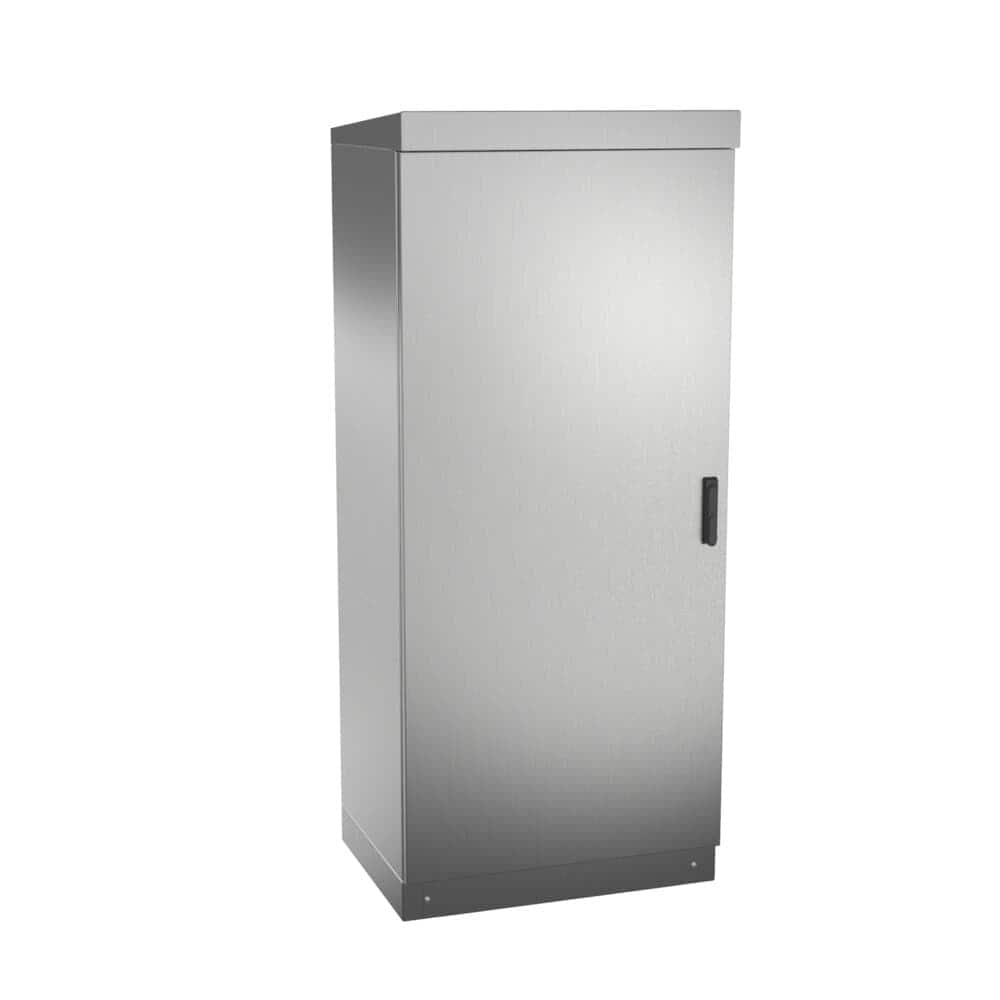

Rack EMC de exterior 19 storm: vista principal del producto

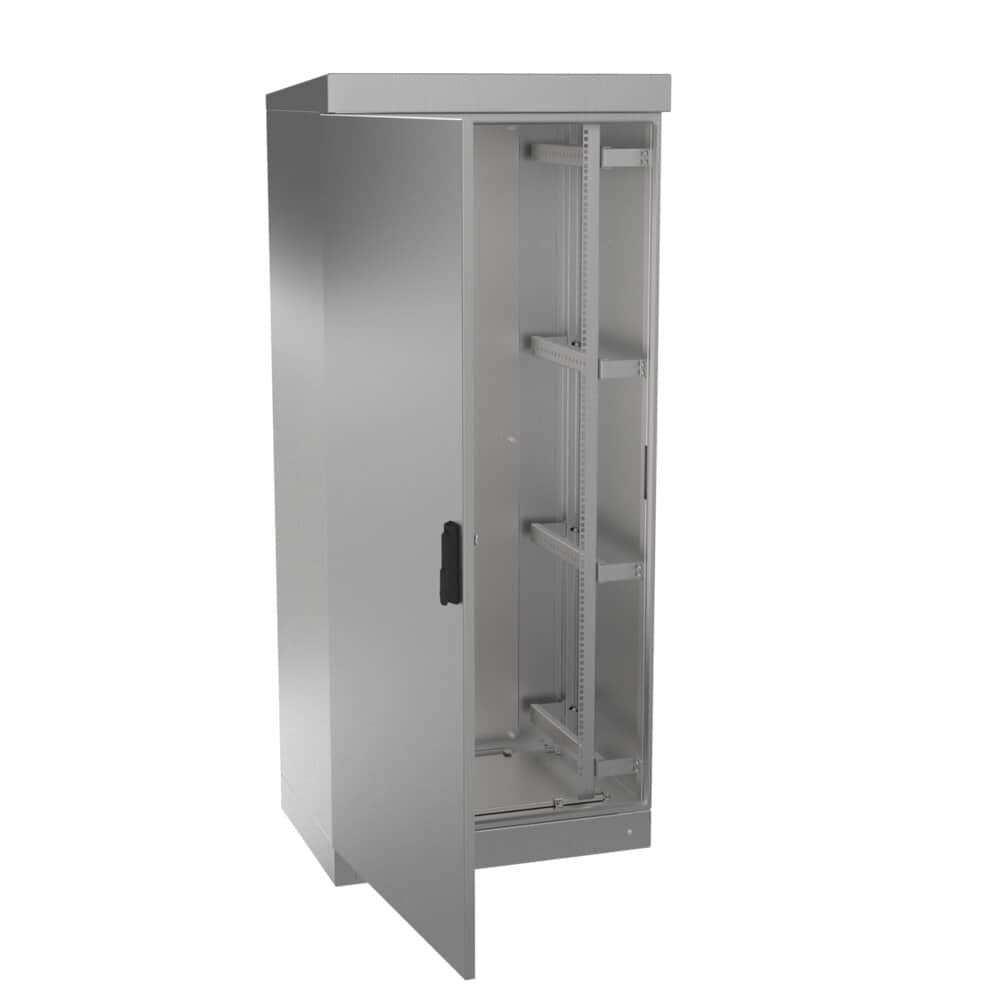

Rack EMC de exterior 19 storm: vista de detalle del producto

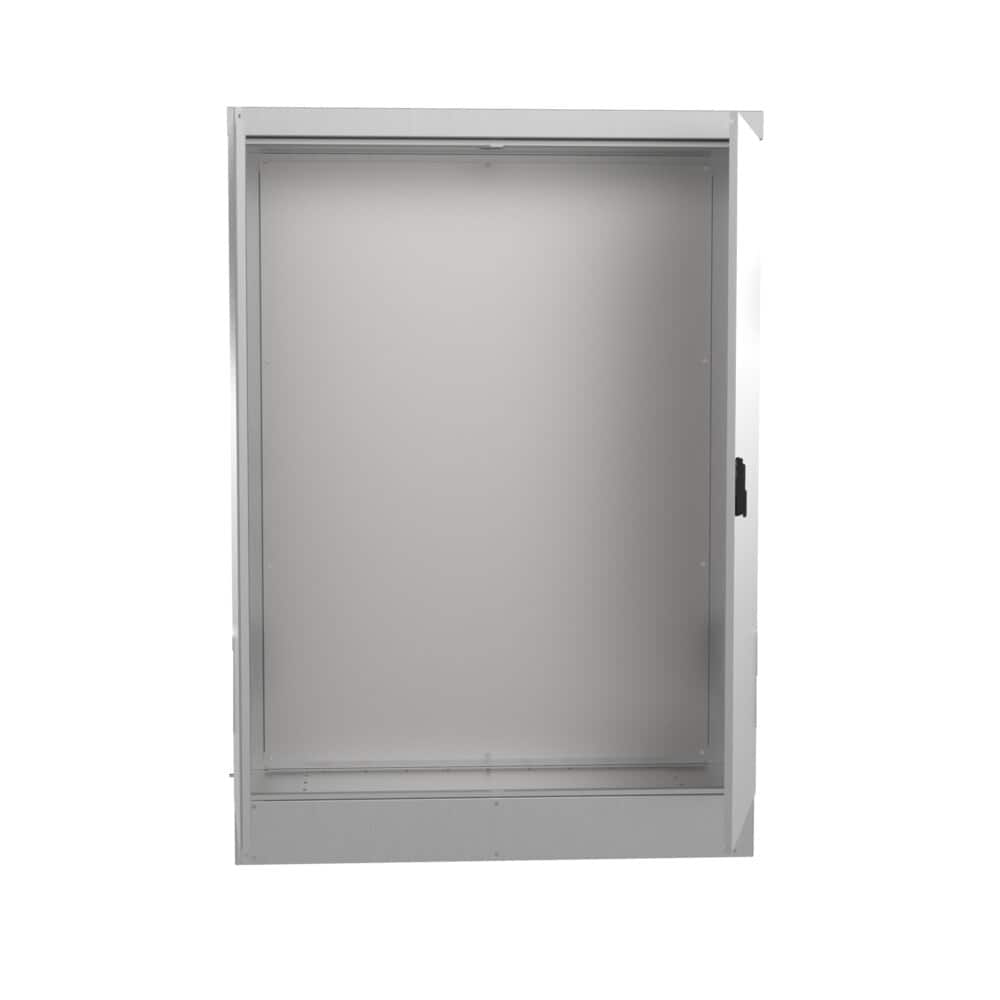

Rack EMC de exterior 19 storm: vista adicional del producto

DATOS TÉCNICOS

Medidas Mínimas	A=1185-2060mm B=600-800mm P=800-600mm
Medidas Máximas Puerta Doble	A=1835mm B=1350mm P=600mm
Medidas Mínimas Placa	A=965-1840mm
Medidas Mínimas Placa	B=530-515mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	EMC
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), Poliuretano

Diseños y pinturas especiales bajo demanda

Zócalo para cualquier medida que permiten elevar el armario del suelo y conseguir un alojamiento extra para entrada de cables. En alturas de 100 y 200 mm

En acero inoxidable AISI 316L EN 14404

Kit de ventilación (ventilador, resistencia y termostato)

Tratamiento antigraffiti

Grandes propiedades mecánicas y alta resistencia a la torsión

Con junta hidrófuga inyectada, de forma que no puede acumularse humedad

Amplio espacio interior para equipos Rack

Dispositivo retenedor de puerta con topes

El armario incluye maneta antivandálica, que evita aperturas forzadas, adecuada para cierres de perfil semicilíndrico, llaves de compañía eléctrica, de gas, etc

Libre de mantenimiento durante toda su vida. Vida útil superior a 30 años

Delvalle puede adaptar este diseño a la medida que requiera el cliente conservando los fundamentos de aislamiento, estanqueidad y seguridad

Resistencia, durabilidad y larga vida útil

Altamente resistente ante actos vandálicos, a la corrosión y el desgaste

Especialmente diseñado para zonas urbanas e interurbanas

Armario Rack de intemperie, Serie Storm Especialmente diseñado para telecomunicaciones, señalización ferroviaria, señalización aérea, medicina, industria militar o donde se necesite

Construidos bajo Normativa de envolventes vacías IEC 62208

Cumple normativa RoHs, EMC, RFI y EMI

IP55 (IP23 con branquias) según Norma EN 62208 y EN 60529

Grado de resistencia contra impacto IK10 según Norma IEC 62262

EN61969-3 Estructuras mecánicas para armarios de exterior y equipos electrónicos

IEC 60068-2-30 y IEC 60068-2-11

Construidos bajo Directiva 2006/95/CE

Certificado UL Nema 4x, 12, 3r y 1en inox y Nema 4x 12, 3r y 1en aluminio bajo petición. NoFile E342220

Resistencia a los choques con objetos punzantes EN 60439-5

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS 1 PUERTA		DIMENSIONES (mm)
INOXIDABLE	GALVANIZADO	RACKS	ALTO -A-	ANCHO -B-	FONDO -C-
RD606040M	RDG606040M	12 U	600	600	400
RD606050M	RDG606050M	12 U	600	600	500
RD606060M	RDG606060M	12 U	600	600	600
RD606080M	RDG606080M	12 U	600	600	800
RD126040M	RDG126040M	24 U	1200	600	400
RD126050M	RDG126050M	24 U	1200	600	500
RD126060M	RDG126060M	24 U	1200	600	600
RD126080M	RDG126080M	24 U	1200	600	800
RD146040M	RDG146040M	30 U	1450	600	400
RD146050M	RDG146050M	30 U	1450	600	500
RD146060M	RDG146060M	30 U	1450	600	600
RD146080M	RDG146080M	30 U	1450	600	800
RD148040M	RDG148040M	30 U	1450	800	400
RD148050M	RDG148050M	30 U	1450	800	500
RD148060M	RDG148060M	30 U	1450	800	600
RD148080M	RDG148080M	30 U	1450	800	800
RD196040M	RDG196040M	40 U	1900	600	400
RD196050M	RDG196050M	40 U	1900	600	500
RD196060M	RDG196060M	40 U	1900	600	600
RD196080M	RDG196080M	40 U	1900	600	800
RD198040M	RDG198040M	40 U	1900	800	400
RD198050M	RDG198050M	40 U	1900	800	500
RD198060M	RDG198060M	40 U	1900	800	600
RD198080M	RDG198080M	40 U	1900	800	800

REFERENCIAS 2 PUERTAS		DIMENSIONES (mm)
INOXIDABLE	GALVANIZADO	RACKS	ALTO -A-	ANCHO -B-	FONDO -C-
RD606040PM	RDG606040PM	12 U	600	600	400
RD606050PM	RDG606050PM	12 U	600	600	500
RD606060PM	RDG606060PM	12 U	600	600	600
RD606080PM	RDG606080PM	12 U	600	600	800
RD126040PM	RDG126040PM	24 U	1200	600	400
RD126050PM	RDG126050PM	24 U	1200	600	500
RD126060PM	RDG126060PM	24 U	1200	600	600
RD126080PM	RDG126080PM	24 U	1200	600	800
RD146040PM	RDG146040PM	30 U	1450	600	400
RD146050PM	RDG146050PM	30 U	1450	600	500
RD146060PM	RDG146060PM	30 U	1450	600	600
RD146080PM	RDG146080PM	30 U	1450	600	800
RD148040PM	RDG148040PM	30 U	1450	800	400
RD148050PM	RDG148050PM	30 U	1450	800	500
RD148060PM	RDG148060PM	30 U	1450	800	600
RD148080PM	RDG148080PM	30 U	1450	800	800
RD196040PM	RDG196040PM	40 U	1900	600	400
RD196050PM	RDG196050PM	40 U	1900	600	500
RD196060PM	RDG196060PM	40 U	1900	600	600
RD196080PM	RDG196080PM	40 U	1900	600	800
RD198040PM	RDG198040PM	40 U	1900	800	400
RD198050PM	RDG198050PM	40 U	1900	800	500
RD198060PM	RDG198060PM	40 U	1900	800	600
RD198080PM	RDG198080PM	40 U	1900	800	800

Croquis:
