Rack CEM extérieur 19 storm IP66

EMC

Armoire Rack CEM 19" pour exterieur Serie Storm CEM, concu pour etre place en milieu urbain ou interurbain pour protection de l’equipement electronique necessaire pour la surveillance de l’eclairage, de la signalisation et de la video.

EMC couvre deux principes de base:
– Ne pas déranger les autres équipes: pas générer aucune perturbation au-dessus d’un niveau

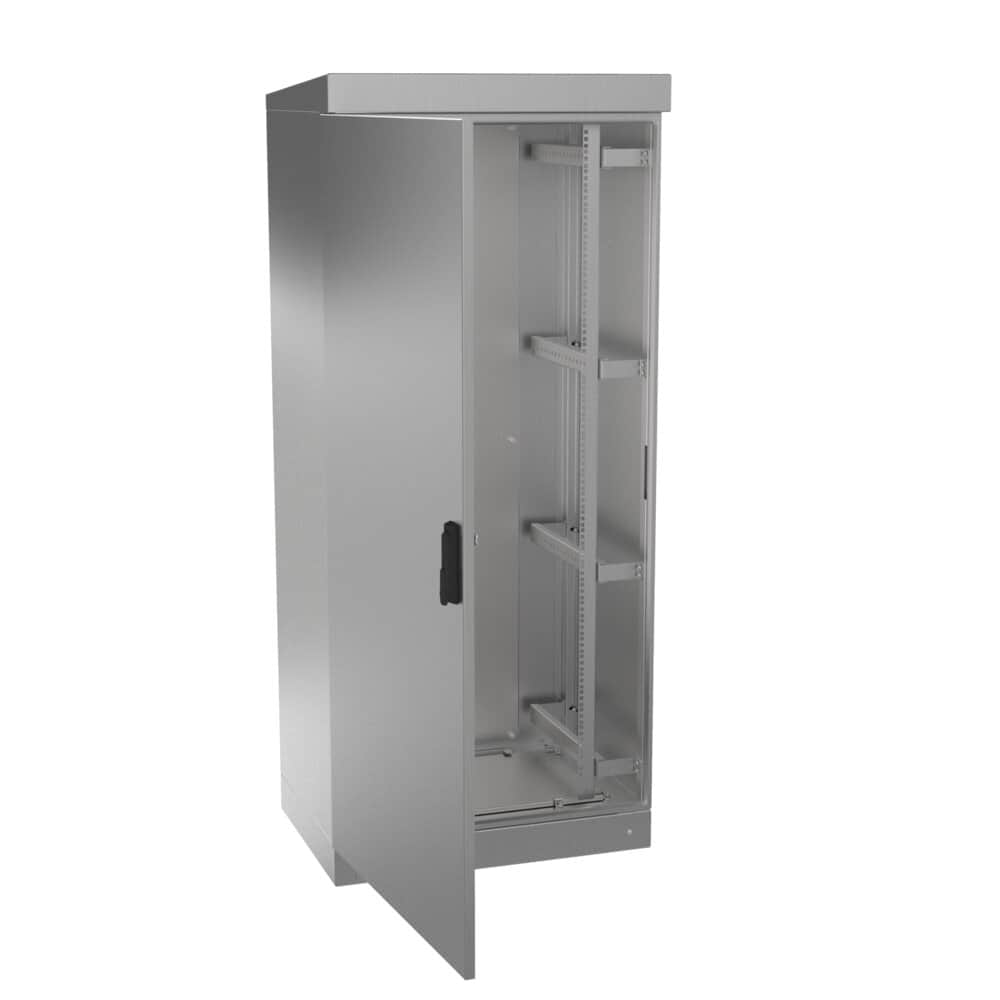

Rack CEM extérieur 19 storm : vue principale du produit

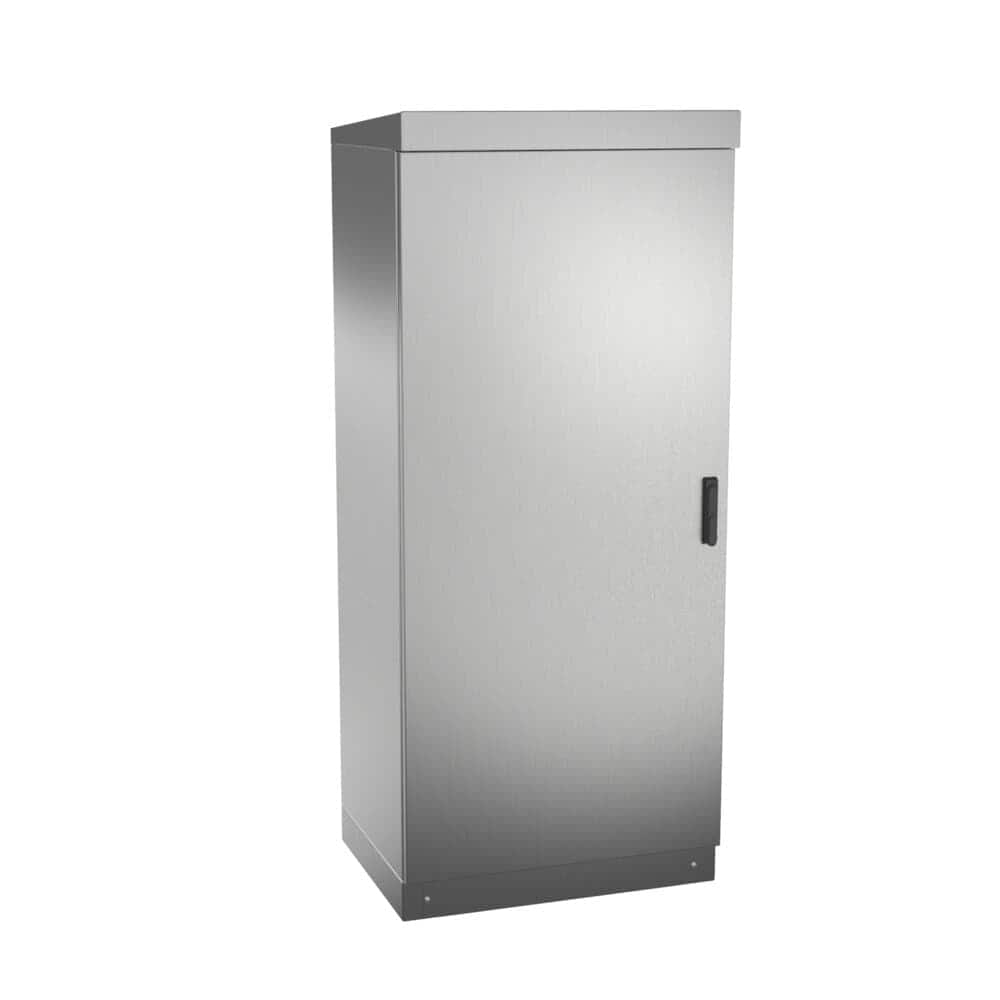

Rack CEM extérieur 19 storm : vue de détail du produit

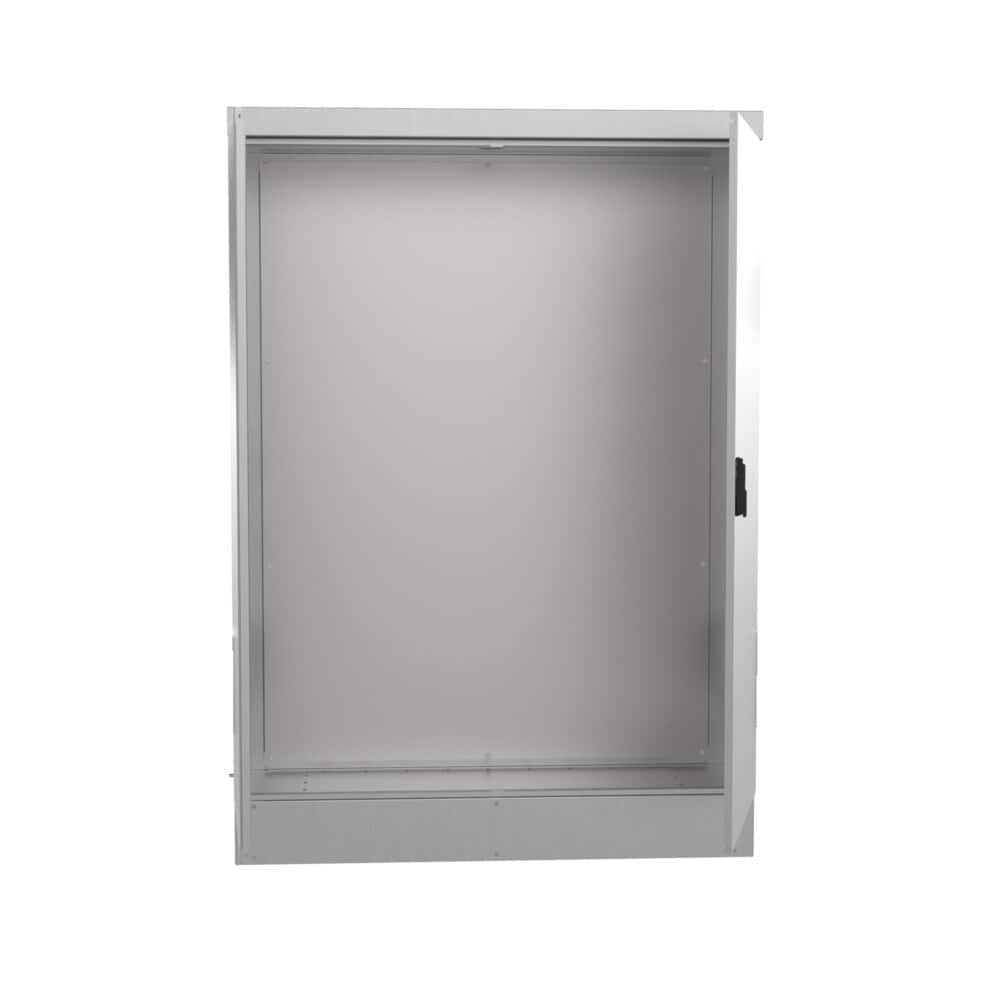

Rack CEM extérieur 19 storm : vue additionnelle du produit

DONNÉES TECHNIQUES

Dimensions minimales	A=1185-2060mm B=600-800mm P=800-600mm
Dimensions maximales de la double porte	A=1835mm B=1350mm P=600mm
Dimensions minimales de la plaque	A=965-1840mm
Dimensions minimales de la plaque	B=530-515mm
Épaisseur du corps	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Ouverture de la porte	120 °
Type de porte	Porte aveugle
Type d'ouverture	Pivotante avec charnières invisibles
Système de fermeture	Poignée pivotante
Matériau	AISI 304L/AISI 316L
Finition	Satiné
Matériau de la plaque	Galvanisé
Joint étanche	EMC
Température de fonctionnement	-40°C a +100°C (reducida exposición +160ºC)
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Matériaux alternatifs	AISI 316L, Galvanisé, Aluminium
Finitions alternatives	Peint en RAL 7035
Matériau de la plaque intérieure	Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable
Joints alternatifs	silicone (-60 °C à + 180 °C), Polyuréthane

Fabrication d'armoires personnalisées

Socles modulaires pour armoires

armoires en acier inoxydable AISI 316L

kit de ventilation

Traitement antigraffiti

Grandes propriétés mécaniques et haute résistance à la torsion

Grand espace intérieur pour équipements Rack

Dispositif de retenue de porte avec butées

L'armoire comprend une poignée antivandale, qui empêche les ouvertures forcées, adaptée aux fermetures de profil semi-cylindrique, clés des compagnies d'électricité, de gaz, etc.

Sans entretien tout au long de sa vie. Durée de vie supérieure à 30 ans

Delvalle peut adapter ce design aux dimensions requises par le client tout en conservant les principes d'isolation, d'étanchéité et de sécurité

Résistance, durabilité et longue durée de vie

Très résistant aux actes de vandalisme, à la corrosion et à l'usure

Conçu spécialement pour les zones urbaines et interurbaines

Armoire Rack d'extérieur, Série Storm Spécialement conçu pour les télécommunications, la signalisation ferroviaire, la signalisation aérienne, la médecine, l'industrie militaire ou là où cel

Norma IEC 62208

Conforme aux normes RoHs, EMC, RFI et EMI

IP55 (IP23 avec évents) selon la norme EN 62208 et EN 60529

Degré de résistance aux chocs IK10 selon la norme IEC 62262

EN61969-3 Structures mécaniques pour armoires extérieures et équipements électroniques

Normes IEC 60068-2-30 et IEC 60068-2-11

Construit selon la Directive 2006/95/CE

Certificat UL Nema 4x, 12, 3r et 1 en inox et Nema 4x 12, 3r et 1 en aluminium sur demande. NoFile E342220

Résistance aux chocs avec objets pointus EN 60439-5

Tension maximale 1000 V

Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)

Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

RÉFÉRENCES 1 PORTE		DIMENSIONS (mm)
ACIER INOXYDABLE	ACIER GALVANISÉ	RACKS	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-
RD606040M	RDG606040M	12 U	600	600	400
RD606050M	RDG606050M	12 U	600	600	500
RD606060M	RDG606060M	12 U	600	600	600
RD606080M	RDG606080M	12 U	600	600	800
RD126040M	RDG126040M	24 U	1200	600	400
RD126050M	RDG126050M	24 U	1200	600	500
RD126060M	RDG126060M	24 U	1200	600	600
RD126080M	RDG126080M	24 U	1200	600	800
RD146040M	RDG146040M	30 U	1450	600	400
RD146050M	RDG146050M	30 U	1450	600	500
RD146060M	RDG146060M	30 U	1450	600	600
RD146080M	RDG146080M	30 U	1450	600	800
RD148040M	RDG148040M	30 U	1450	800	400
RD148050M	RDG148050M	30 U	1450	800	500
RD148060M	RDG148060M	30 U	1450	800	600
RD148080M	RDG148080M	30 U	1450	800	800
RD196040M	RDG196040M	40 U	1900	600	400
RD196050M	RDG196050M	40 U	1900	600	500
RD196060M	RDG196060M	40 U	1900	600	600
RD196080M	RDG196080M	40 U	1900	600	800
RD198040M	RDG198040M	40 U	1900	800	400
RD198050M	RDG198050M	40 U	1900	800	500
RD198060M	RDG198060M	40 U	1900	800	600
RD198080M	RDG198080M	40 U	1900	800	800

RÉFÉRENCES 2 PORTES		DIMENSIONS (mm)
ACIER INOXYDABLE	ACIER GALVANISÉ	RACKS	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-
RD606040PM	RDG606040PM	12 U	600	600	400
RD606050PM	RDG606050PM	12 U	600	600	500
RD606060PM	RDG606060PM	12 U	600	600	600
RD606080PM	RDG606080PM	12 U	600	600	800
RD126040PM	RDG126040PM	24 U	1200	600	400
RD126050PM	RDG126050PM	24 U	1200	600	500
RD126060PM	RDG126060PM	24 U	1200	600	600
RD126080PM	RDG126080PM	24 U	1200	600	800
RD146040PM	RDG146040PM	30 U	1450	600	400
RD146050PM	RDG146050PM	30 U	1450	600	500
RD146060PM	RDG146060PM	30 U	1450	600	600
RD146080PM	RDG146080PM	30 U	1450	600	800
RD148040PM	RDG148040PM	30 U	1450	800	400
RD148050PM	RDG148050PM	30 U	1450	800	500
RD148060PM	RDG148060PM	30 U	1450	800	600
RD148080PM	RDG148080PM	30 U	1450	800	800
RD196040PM	RDG196040PM	40 U	1900	600	400
RD196050PM	RDG196050PM	40 U	1900	600	500
RD196060PM	RDG196060PM	40 U	1900	600	600
RD196080PM	RDG196080PM	40 U	1900	600	800
RD198040PM	RDG198040PM	40 U	1900	800	400
RD198050PM	RDG198050PM	40 U	1900	800	500
RD198060PM	RDG198060PM	40 U	1900	800	600
RD198080PM	RDG198080PM	40 U	1900	800	800
