Rack de exterior tornado EMC IP66

SERIE TORNADO IP55

Rack de exterior Serie Tornado EMC IP55, está especialmente disenado para telecomunicaciones, senalizacion ferroviaria y aerea, medicina, industria militar o donde se necesite una proteccion extra frente a las perturbaciones electromagneticas.

El diseno y materiales utilizados mejorados, robusto, de facil apertura mediante cierres, suavidad en el giro y en la apertura, flexibilidad, apertura maxima de las puertas (hasta 120°), amplitud de trabajo maxima para sus montajes, facilmente desmontables, unas prestaciones unicas con acabado superficial pulido de vanguardia.

Certificado EMC 2014/30/UE

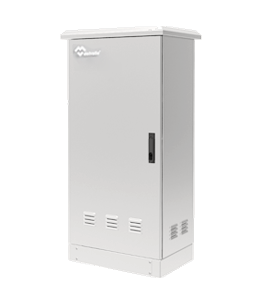

Rack de exterior tornado EMC: vista principal del producto

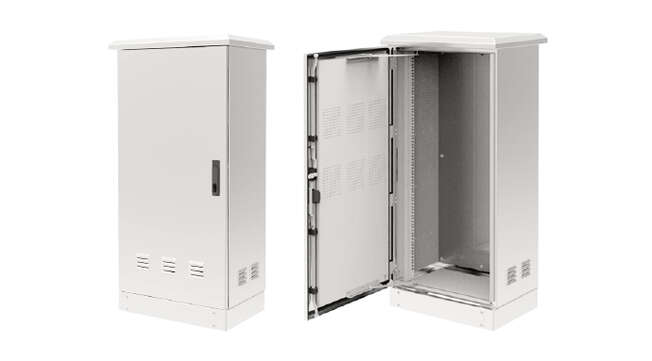

Rack de exterior tornado EMC: vista de detalle del producto

Rack de exterior tornado EMC: vista adicional del producto

Rack de exterior tornado EMC: vista lateral del producto

DATOS TÉCNICOS

Medidas Mínimas	A=1185-2060mm B=600-800mm P=800-600mm
Medidas Máximas Puerta Doble	A=1835mm B=1350mm P=600mm
Medidas Mínimas Placa	A=965-1840mm
Medidas Mínimas Placa	B=530-730mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria
Material	AISI 304L/AISI 316L
Acabado	Satinado
Junta Estanca	EMC
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Juntas Alternativas	Poliuretano, silicona (-60 ºC a + 180 ºC)

En Delvalle podemos adaptar este diseño a la medida que requiera el cliente conservando los fundamentos de aislamiento térmico, estanqueidad, seguridad y fácil instalación

En 19” o 21”, en función de la forma de colocación del soporte rack

KIT de ventilación: Compuesto por ventilador extractor de aire, termostato dual y resistencia calefactora

Varias opciones de tejadillo con ventilación extra

Zócalo de 200 mm

Posibilidad de incorporar un equipo de climatización adosado al lateral o techo

Opcionalmente se pueden servir sin bastidor rack y con bandejas

Disponible en 1 o 2 puertas

Completa gama de accesorios disponibles

Grado de protección: hasta IP66

La bandeja pasacables puede incorporar micro cortes para posterior colocación de prensaestopas

El mejor sistema de armarios rack outdoor de telecomunicaciones que hay en el mercado

Terremotos y vibración controlada

Capacidad de carga

Termoaislado y autoventilado

Junta hidrófuga homologada, y certificada UL, en las puer tas exteriores

Máxima seguridad ante actos vandálicos y aperturas forzadas mediante palanca

Zócalo cerrado antivandálico

Especialmente diseñado para telecomunicaciones, señalización ferroviaria, señalización aérea, medicina, industria militar o donde se necesite una protección extra frente a las perturbaciones

Zonas con temperaturas extremas o ambientes hostiles

Zonas desérticas, tropicales, alta montaña

IP55 según Norma IEC EN 62208 y EN 60529/10.91

2006/95/CE

EN 50102

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

EN61969-3 Estructuras mecánicas para armarios de exterior y equipos electrónicos

Certificado UL Nema 4x, 12, 3r y 1en inox y Nema 4x 12, 3r y 1en aluminio bajo petición. NoFile E342220

REFERENCIAS 1 PUERTA				DIMENSIONES (mm)
INOXIDABLE	ALUMINIO	GALVANIZADO	DESCRIPCIÓN	ALTO -A-	ANCHO -B-	FONDO -C-	ÁREA MECANIZABLE		MEDIDAS PLACA -ExF-
INOXIDABLE	ALUMINIO	GALVANIZADO	DESCRIPCIÓN	ALTO -A-	ANCHO -B-	FONDO -C-	PUERTA	LATERAL	MEDIDAS PLACA -ExF-
TRI116080M	TRAL116080M	TRG116080M	TORNADO 20 U	1185	600	800	905×430	925×715	965×530
TRI116060M	TRAL116060M	TRG116060M	TORNADO 20 U	1185	600	600	905×430	925×515	965×530
TRI118080M	TRAL118080M	TRG118080M	TORNADO 20 U	1185	800	800	905×630	925×715	965×730
TRI118060M	TRAL118060M	TRG118060M	TORNADO 20 U	1185	800	600	905×630	925×515	965×730
TRI136080M	TRAL136080M	TRG136080M	TORNADO 25 U	1385	600	800	1105×430	1125×715	1165×530
TRI136060M	TRAL136060M	TRG136060M	TORNADO 25 U	1385	600	600	1105×430	1125×515	1165×530
TRI138080M	TRAL138080M	TRG138080M	TORNADO 25 U	1385	800	800	1105×630	1125×715	1165×730
TRI138060M	TRAL138060M	TRG138060M	TORNADO 25 U	1385	800	600	1105×630	1125×515	1165×730
TRI156080M	TRAL156080M	TRG156080M	TORNADO 30 U	1585	600	800	1305×430	1325×715	1165×730
TRI156060M	TRAL156060M	TRG156060M	TORNADO 30 U	1585	600	600	1305×430	1325×515	1165×730
TRI158080M	TRAL158080M	TRG158080M	TORNADO 30 U	1585	800	800	1305×630	1325×715	1365×530
TRI158060M	TRAL158060M	TRG158060M	TORNADO 30 U	1585	800	600	1305×630	1325×515	1365×530
TRI186080M	TRAL186080M	TRG186080M	TORNADO 35 U	1885	600	800	1555×430	1575×715	1615×530
TRI186060M	TRAL186060M	TRG186060M	TORNADO 35 U	1885	600	600	1555×430	1575×515	1615×530
TRI188080M	TRAL188080M	TRG188080M	TORNADO 35 U	1885	800	800	1555×630	1575×715	1615×730
TRI188060M	TRAL188060M	TRG188060M	TORNADO 35 U	1885	800	600	1555×630	1575×515	1615×730
TRI206080M	TRAL206080M	TRG206080M	TORNADO 40 U	2040	600	800	1780×430	1800×715	–
TRI206040M	TRAL206040M	TRG206060M	TORNADO 40 U	2060	600	600	1780×430	1800×515	1840×530
TRI208080M	TRAL208080M	TRG208080M	TORNADO 40 U	2060	800	800	1780×630	1800×715	1840×730
TRI208060M	TRAL208060M	TRG208060M	TORNADO 40 U	2060	800	600	1780×630	1800×515	1840×730

REFERENCIAS 2 PUERTAS				DIMENSIONES (mm)
INOXIDABLE	ALUMINIO	GALVANIZADO	DESCRIPCIÓN	ALTO -A-	ANCHO -B-	FONDO -C-
TRI11380DM	TRAL11380DM	TRG11380DM	20 U	1160	1350	800
TRI11360DM	TRAL11360DM	TRG11360DM	20 U	1160	1350	600
TRI131380DM	TRAL131380DM	TRG131380DM	25 U	1385	1350	800
TRI131360DM	TRAL131360DM	TRG131360DM	25 U	1385	1350	600
TRI161380DM	TRAL161380DM	TRG161380DM	30 U	1610	1350	800
TRI161360DM	TRAL161360DM	TRG161360DM	30 U	1610	1350	600
TRI181380DM	TRAL181380DM	TRG181380DM	35 U	1835	1350	800
TRI181360DM	TRAL181360DM	TRG181360DM	35 U	1835	1350	600

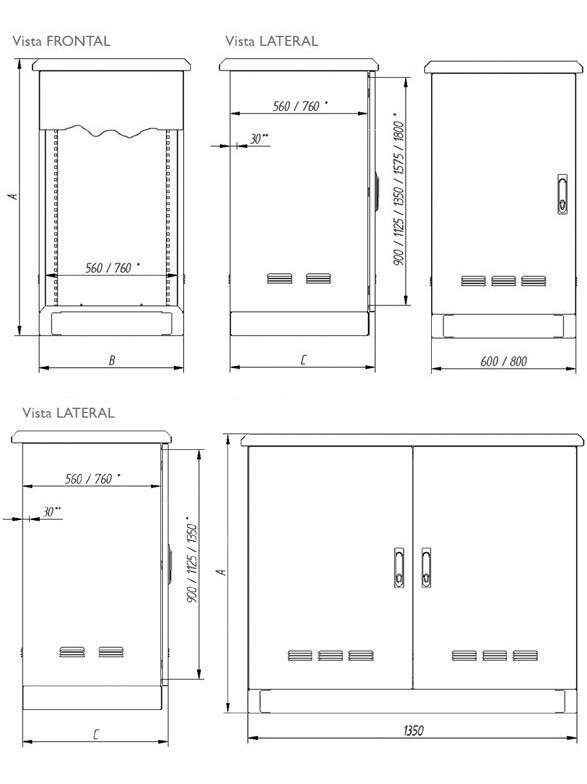

Croquis:

📄 Certificación rack de exterior tornado emc ip66
