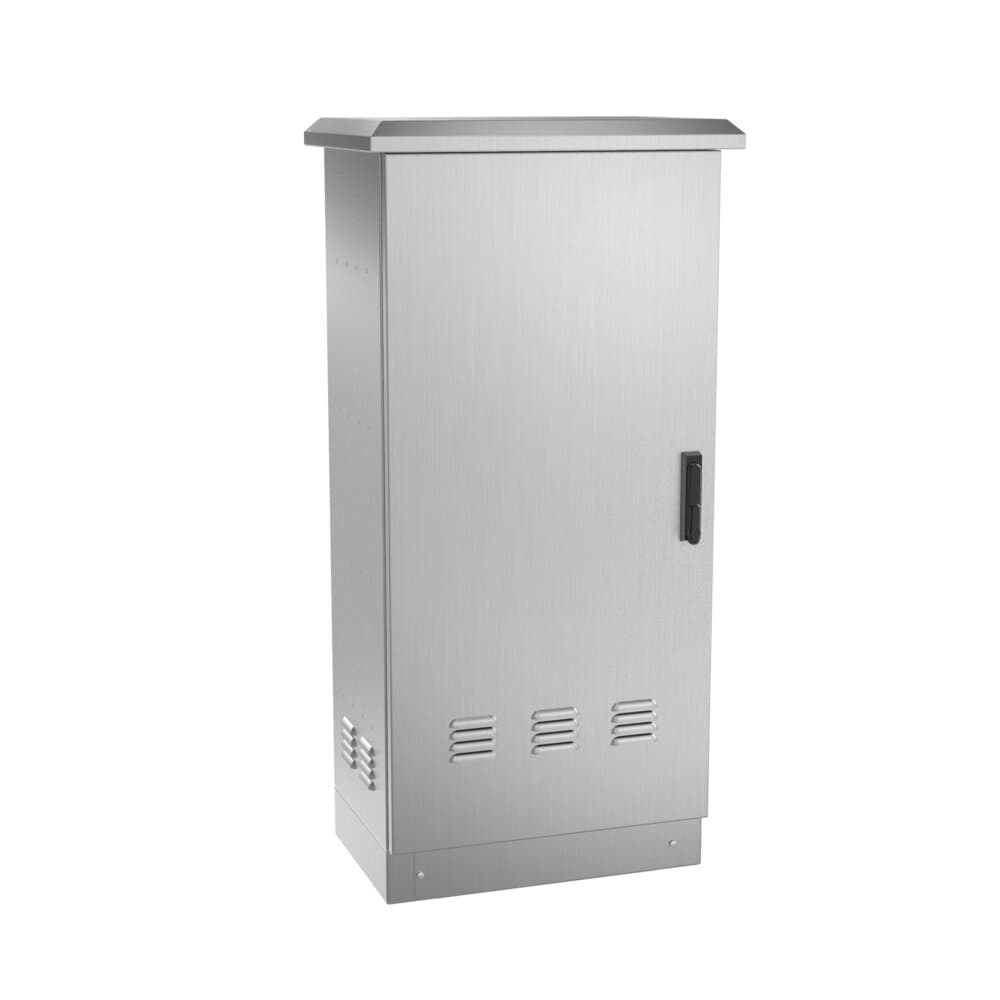

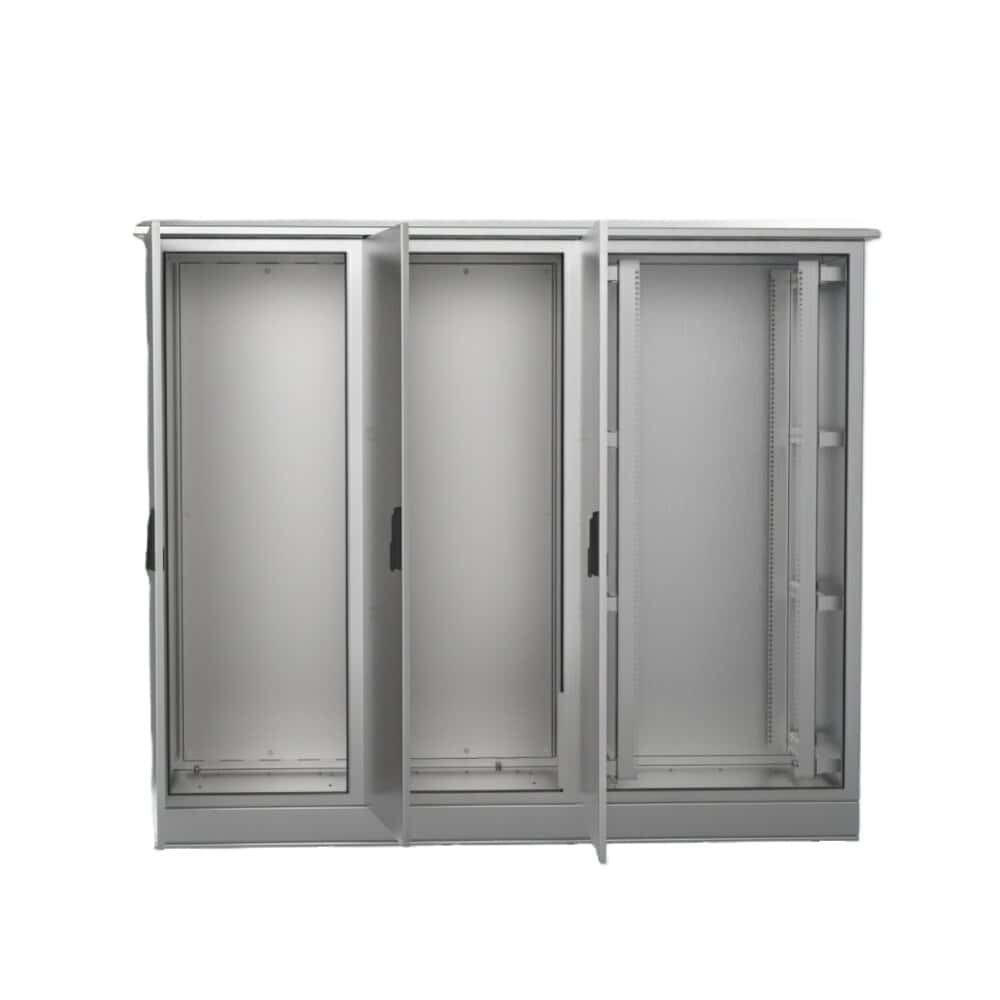

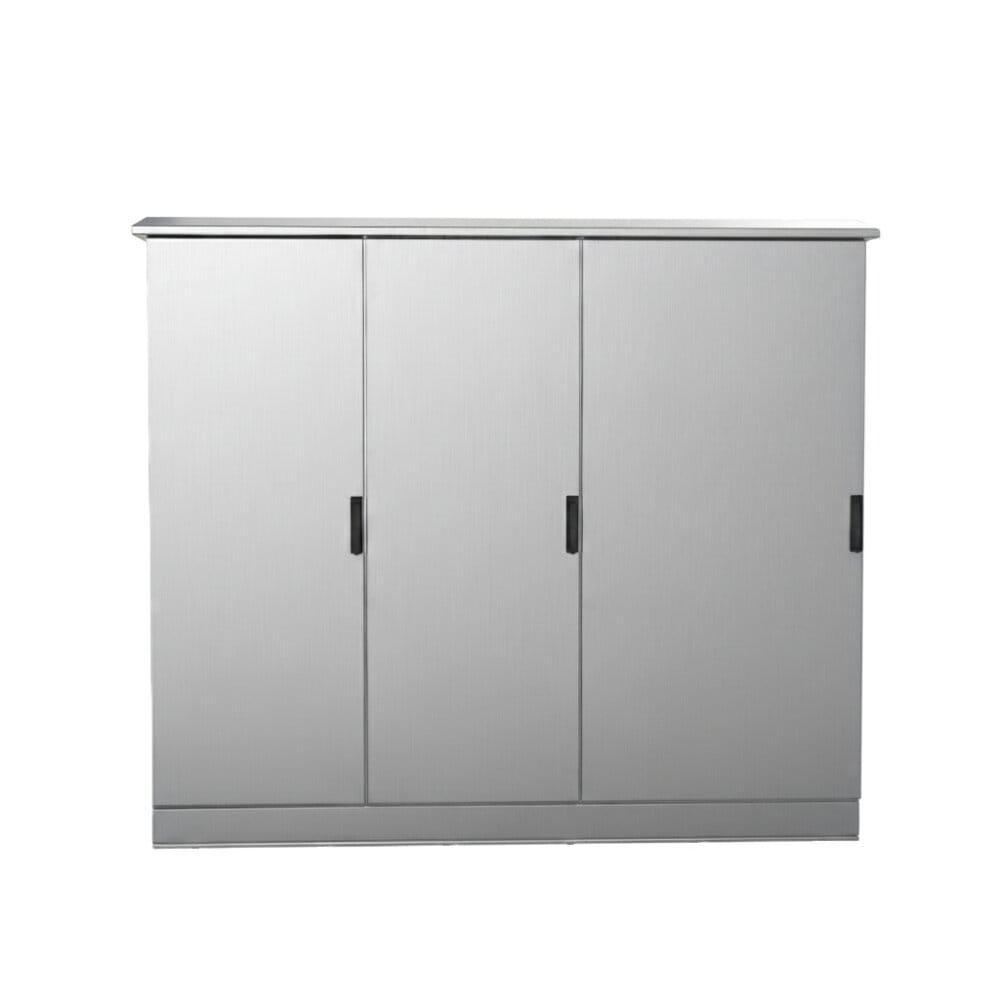

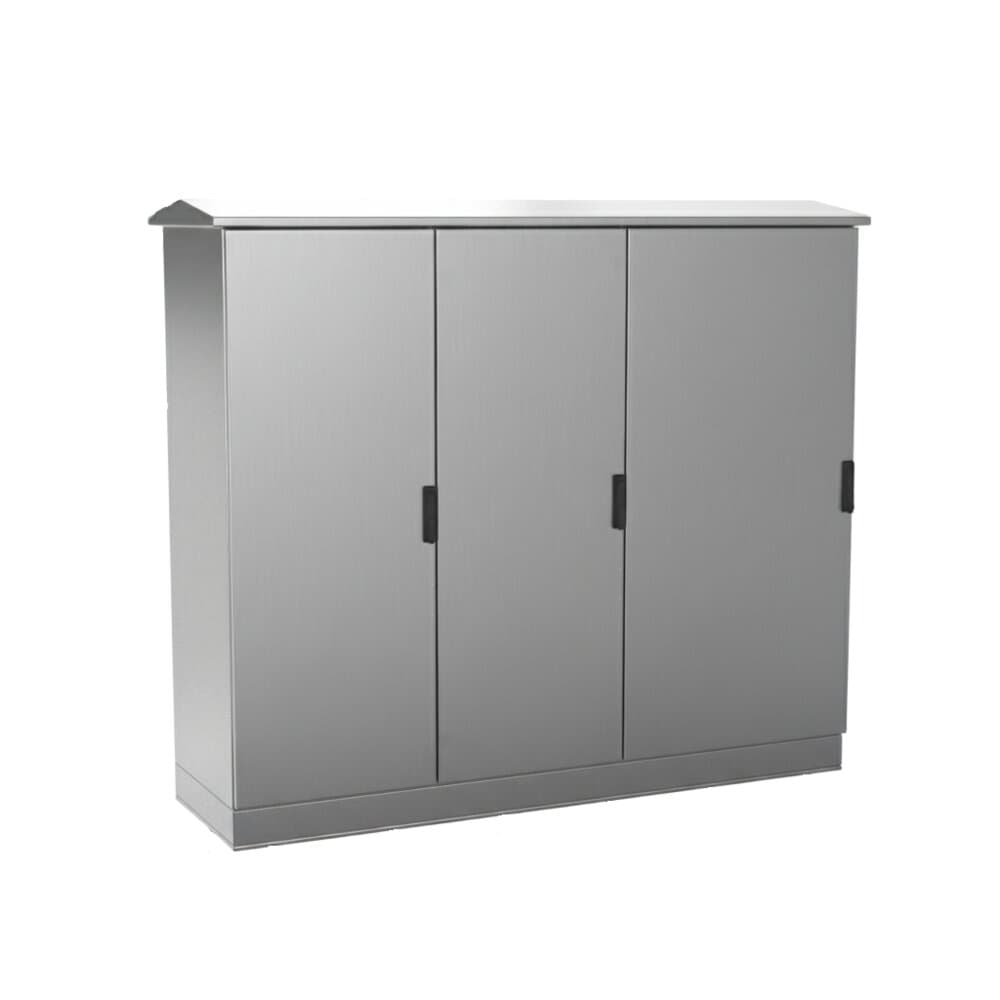

Rack Extérieur Tornado CEM IP55 avec joint d’etancheite EPDM conducteurs entre le chassis et les surfaces
de contact, assurant une parfaite connexion electrique et un blindage perieur. Elle possede toutes les homologations necessaires pour assurer leur securite dans les installations electriques.
Homologation 2014/30/UE
| Dimensions minimales | A=1185-2060mm B=600-800mm P=800-600mm |
|---|---|
| Dimensions maximales de la double porte | A=1835mm B=1350mm P=600mm |
| Dimensions minimales de la plaque | A=965-1840mm |
| Dimensions minimales de la plaque | B=530-730mm |
| Épaisseur du corps | 1.5 mm | 15/10 mm 0.059 " | 16 Gauge |
| Ouverture de la porte | 120 ° |
| Type de porte | Porte aveugle |
| Type d'ouverture | Pivotante avec charnières invisibles |
| Système de fermeture | Poignée pivotante |
| Matériau | AISI 304L/AISI 316L |
| Finition | Satiné |
| Joint étanche | EMC |
| Température de fonctionnement | -40°C a +100°C (reducida exposición +160ºC) |
| Tension maximale | 1000 V |
| Matériaux alternatifs | AISI 316L, Galvanisé, Aluminium |
|---|---|
| Finitions alternatives | Peint en RAL 7035 |
| Joints alternatifs | Polyuréthane, silicone (-60 °C à + 180 °C) |
|
RÉFÉRENCES 1 PORTE |
DIMENSIONS (mm) |
||||||||
|
ACIER INOXYDABLE |
ALUMINIUM |
ACIER GALVANISÉ |
DESCRIPTION |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
ZONE USINABLE |
DIMENSIONS PLAQUE -ExF- |
|
|
PORTE |
LATÉRAL |
||||||||
|
TRI116080M |
TRAL116080M |
TRG116080M |
TORNADO 20 U |
1185 |
600 |
800 |
905×430 |
925×715 |
965×530 |
|
TRI116060M |
TRAL116060M |
TRG116060M |
TORNADO 20 U |
1185 |
600 |
600 |
905×430 |
925×515 |
965×530 |
|
TRI118080M |
TRAL118080M |
TRG118080M |
TORNADO 20 U |
1185 |
800 |
800 |
905×630 |
925×715 |
965×730 |
|
TRI118060M |
TRAL118060M |
TRG118060M |
TORNADO 20 U |
1185 |
800 |
600 |
905×630 |
925×515 |
965×730 |
|
TRI136080M |
TRAL136080M |
TRG136080M |
TORNADO 25 U |
1385 |
600 |
800 |
1105×430 |
1125×715 |
1165×530 |
|
TRI136060M |
TRAL136060M |
TRG136060M |
TORNADO 25 U |
1385 |
600 |
600 |
1105×430 |
1125×515 |
1165×530 |
|
TRI138080M |
TRAL138080M |
TRG138080M |
TORNADO 25 U |
1385 |
800 |
800 |
1105×630 |
1125×715 |
1165×730 |
|
TRI138060M |
TRAL138060M |
TRG138060M |
TORNADO 25 U |
1385 |
800 |
600 |
1105×630 |
1125×515 |
1165×730 |
|
TRI156080M |
TRAL156080M |
TRG156080M |
TORNADO 30 U |
1585 |
600 |
800 |
1305×430 |
1325×715 |
1165×730 |
|
TRI156060M |
TRAL156060M |
TRG156060M |
TORNADO 30 U |
1585 |
600 |
600 |
1305×430 |
1325×515 |
1165×730 |
|
TRI158080M |
TRAL158080M |
TRG158080M |
TORNADO 30 U |
1585 |
800 |
800 |
1305×630 |
1325×715 |
1365×530 |
|
TRI158060M |
TRAL158060M |
TRG158060M |
TORNADO 30 U |
1585 |
800 |
600 |
1305×630 |
1325×515 |
1365×530 |
|
TRI186080M |
TRAL186080M |
TRG186080M |
TORNADO 35 U |
1885 |
600 |
800 |
1555×430 |
1575×715 |
1615×530 |
|
TRI186060M |
TRAL186060M |
TRG186060M |
TORNADO 35 U |
1885 |
600 |
600 |
1555×430 |
1575×515 |
1615×530 |
|
TRI188080M |
TRAL188080M |
TRG188080M |
TORNADO 35 U |
1885 |
800 |
800 |
1555×630 |
1575×715 |
1615×730 |
|
TRI188060M |
TRAL188060M |
TRG188060M |
TORNADO 35 U |
1885 |
800 |
600 |
1555×630 |
1575×515 |
1615×730 |
|
TRI206080M |
TRAL206080M |
TRG206080M |
TORNADO 40 U |
2040 |
600 |
800 |
1780×430 |
1800×715 |
– |
|
TRI206040M |
TRAL206040M |
TRG206060M |
TORNADO 40 U |
2060 |
600 |
600 |
1780×430 |
1800×515 |
1840×530 |
|
TRI208080M |
TRAL208080M |
TRG208080M |
TORNADO 40 U |
2060 |
800 |
800 |
1780×630 |
1800×715 |
1840×730 |
|
TRI208060M |
TRAL208060M |
TRG208060M |
TORNADO 40 U |
2060 |
800 |
600 |
1780×630 |
1800×515 |
1840×730 |
|
RÉFÉRENCES 2 PORTES |
DIMENSIONS (mm) |
|||||
|
ACIER INOXYDABLE |
ALUMINIUM |
ACIER GALVANISÉ |
DESCRIPTION |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
|
TRI11380DM |
TRAL11380DM |
TRG11380DM |
20 U |
1160 |
1350 |
800 |
|
TRI11360DM |
TRAL11360DM |
TRG11360DM |
20 U |
1160 |
1350 |
600 |
|
TRI131380DM |
TRAL131380DM |
TRG131380DM |
25 U |
1385 |
1350 |
800 |
|
TRI131360DM |
TRAL131360DM |
TRG131360DM |
25 U |
1385 |
1350 |
600 |
|
TRI161380DM |
TRAL161380DM |
TRG161380DM |
30 U |
1610 |
1350 |
800 |
|
TRI161360DM |
TRAL161360DM |
TRG161360DM |
30 U |
1610 |
1350 |
600 |
|
TRI181380DM |
TRAL181380DM |
TRG181380DM |
35 U |
1835 |
1350 |
800 |
|
TRI181360DM |
TRAL181360DM |
TRG181360DM |
35 U |
1835 |
1350 |
600 |
