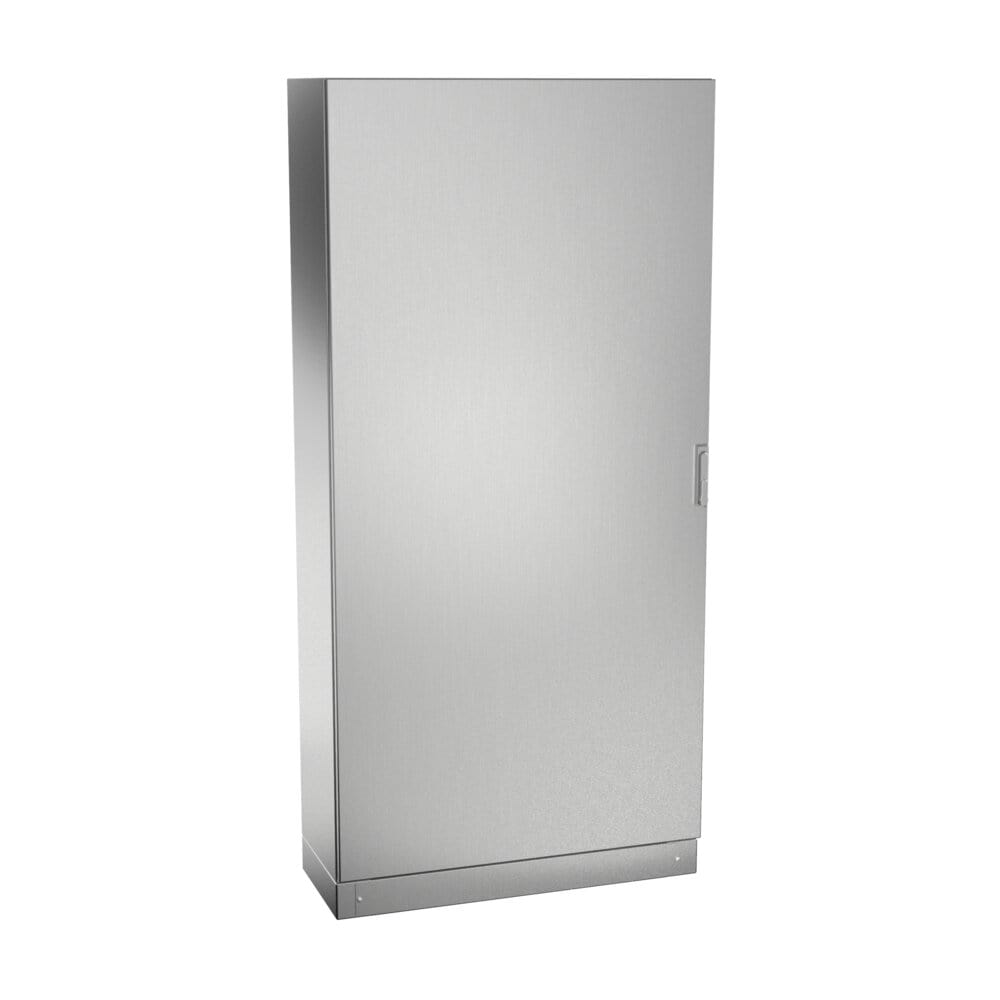

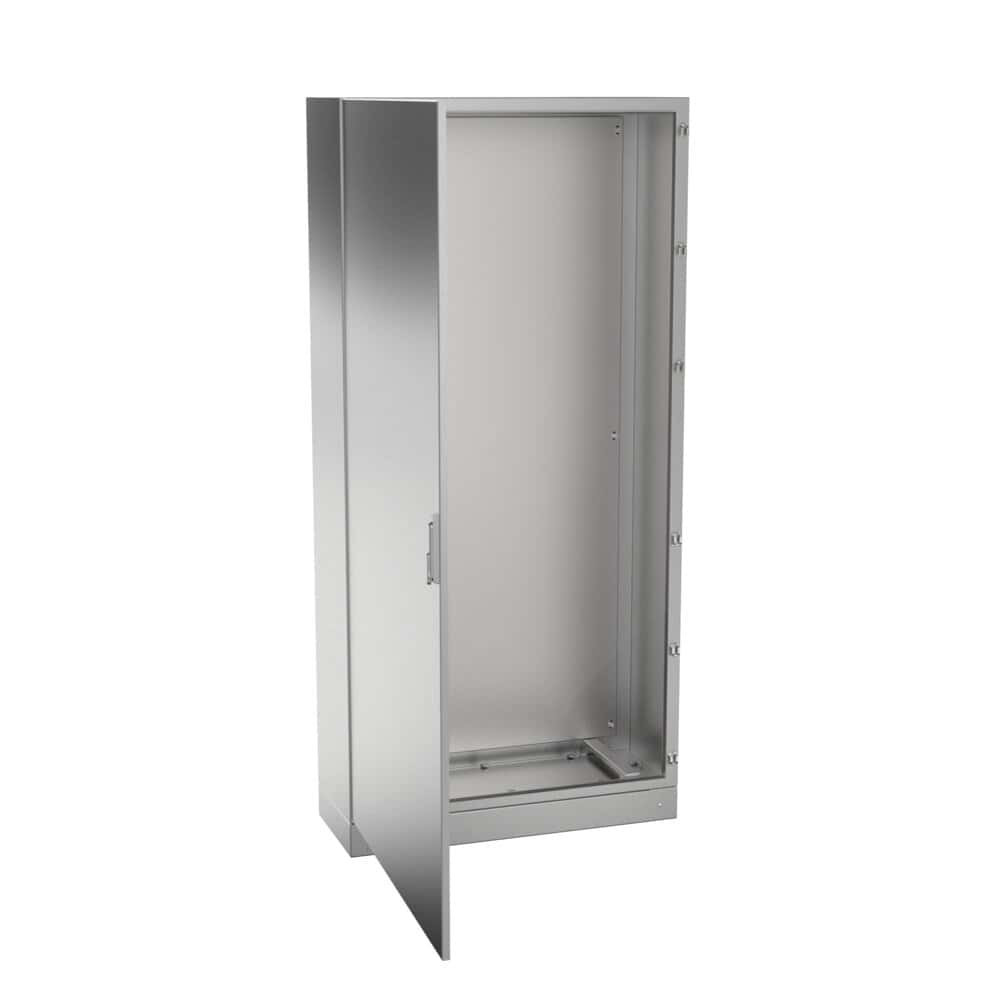

Armoires CEM Tribeca avec joint d’etainchité EPDM conducteurs entre le châssis et les surfaces de contact, assurant une parfaite connexion électrique et un blindage supérieur. Il possède toutes les homologation nécessaires pour assurer leur sécurité dans les installations électriques CEM.
EMC 2014/30/UE homologation
| Dimensions minimales | A=1650-2000mm B=600-1600mm P=400-500mm |
|---|---|
| Dimensions minimales de la plaque | A=1520-1870mm |
| Dimensions minimales de la plaque | B=470-1420mm |
| Épaisseur du corps | 1.5 mm | 15/10 mm 0.059 " | 16 Gauge |
| Ouverture de la porte | 120 ° |
| Type de porte | Porte aveugle |
| Type d'ouverture | Pivotante avec charnières invisibles |
| Système de fermeture | Poignée pivotante |
| Profondeur utile | 375-475 mm |
| Matériau | AISI 304L/AISI 316L |
| Finition | Satiné |
| Matériau de la plaque | Galvanisé |
| Joint étanche | EMC |
| Température de fonctionnement | -40°C +100°C (reducida exposición +160ºC) |
| Tension maximale | 1000 V |
| Matériaux alternatifs | AISI 316L, Galvanisé, Aluminium |
|---|---|
| Finitions alternatives | Peint en RAL 7035 |
| Matériau de la plaque intérieure | Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable |
| Joints alternatifs | silicone (-60 °C à + 180 °C), Polyuréthane |
|
RÉFÉRENCES 1 PORTE |
DIMENSIONS (mm) |
|||||||||
|
PORTE PLEINE (x) |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
OUVERTURE D'ACCÈS -GxH- |
PROFONDEUR UTILE -D- |
ZONE USINABLE |
DIMENSIONS PLAQUE -ExF- |
POIDS (Kg) |
VOLUME (m³) |
|
|
PORTE |
LATÉRAL |
|||||||||
|
MVHC166040EMC |
1600 |
600 |
400 |
1560×490 |
375 |
1524,5×474,8 |
1640×365 |
1540×490 |
70,9 |
0,42 |
|
MVHC168040EMC |
1600 |
800 |
400 |
1560×690 |
375 |
1524,8×674,8 |
1640×365 |
1540×690 |
93,25 |
0,56 |
|
MVHC186040EMC |
1800 |
600 |
400 |
1710×490 |
375 |
1674,8×474,8 |
1790×365 |
1690×490 |
76,61 |
0,46 |
|
MVHC188040EMC |
1800 |
800 |
400 |
1710×690 |
375 |
1674,8×674,8 |
1790×365 |
1690×690 |
100,76 |
0,61 |
|
MVHC188050EMC |
1800 |
800 |
500 |
1710×690 |
475 |
1674,8×674,8 |
1790×465 |
1690×690 |
116 |
0,76 |
|
MVHC206040EMC |
2000 |
600 |
400 |
1910×490 |
375 |
1874,8×474,8 |
1990×365 |
1890×490 |
84,68 |
0,51 |
|
MVHC208040EMC |
2000 |
800 |
400 |
1910×690 |
375 |
1874,8×674,8 |
1990×365 |
1890×690 |
111,19 |
0,68 |
|
MVHC201050EMC |
2000 |
1000 |
500 |
1910×890 |
475 |
1874,8×874,8 |
1990×465 |
1890×890 |
140 |
1,05 |
|
RÉFÉRENCES 2 PORTES |
DIMENSIONS (mm) |
|||||||||
|
PORTE PLEINE (x) |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
OUVERTURE D'ACCÈS -GxH- |
PROFONDEUR UTILE -D- |
ZONE USINABLE |
DIMENSIONS PLAQUE -ExF- |
POIDS (Kg) |
VOLUME (m³) |
|
|
PORTE |
LATÉRAL |
|||||||||
|
MVHC161240EMC |
1600 |
1200 |
400 |
1560×1090 |
375 |
1524,8×464,2 |
1640×365 |
1540×1090 |
129,33 |
0,84 |
|
MVHC181240EMC |
1800 |
1200 |
400 |
1710×1090 |
375 |
1674,8×464,2 |
1790×365 |
1690×1090 |
139,7 |
0,91 |
|
MVHC201250EMC |
2000 |
1200 |
500 |
1910×1090 |
475 |
1874,8×497,2 |
1990×465 |
1890×1090 |
157,51 |
1,26 |
|
MVHC201450EMC |
2000 |
1400 |
500 |
1910×1290 |
475 |
1874,8×697,2 |
1990×465 |
1890×1290 |
177,76 |
1,47 |
|
MVHC201650EMC |
2000 |
1600 |
500 |
1910×1490 |
475 |
1810×605 |
1990×465 |
1890×1490 |
197,99 |
1,68 |
Croquis:
