L'armoire modulaire combinable Série Titan en acier peint IP66 est entièrement adaptable et flexible pour n'importe quelle application. Notre système se compose d'une structure avec des profilés démontables rivetés.
L'armoire modulaire combinable Série Titan en acier peint IP66 est entièrement adaptable et flexible pour n'importe quelle application. Notre système se compose d'une structure avec des profilés démontables rivetés.
| Dimensions minimales | A=1650-2000mm B=600-1000mm P=400-500mm |
|---|---|
| Dimensions maximales de la double porte | A=2000mm B=1600mm P=500mm |
| Dimensions minimales de la plaque | A=1520-1870mm |
| Dimensions minimales de la plaque | B=470-1470mm |
| Épaisseur du corps | 1.5 mm | 15/10 mm 0.059 " | 16 Gauge |
| Ouverture de la porte | 120 ° |
| Type de porte | Porte aveugle |
| Type d'ouverture | Pivotante avec charnières invisibles |
| Système de fermeture | Poignée pivotante |
| Profondeur utile | 375-475 mm |
| Matériau | AISI 304L/AISI 316L |
| Finition | Satiné |
| Matériau de la plaque | Galvanisé |
| Joint étanche | Polyuréthane |
| Température de fonctionnement | -40°C a +100°C (reducida exposición +160ºC) |
| Tension maximale | 1000 V |
| Matériaux alternatifs | AISI 316L, Galvanisé, Aluminium |
|---|---|
| Finitions alternatives | Peint en RAL 7035 |
| Porte alternative | Porte avec panneau en polycarbonate, Porte avec vitre de sécurité |
| Matériau de la plaque intérieure | Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable |
| Joints alternatifs | silicone (-60 °C à + 180 °C), EMC |
| Zone usinable | -15 mm por lado |
|
RÉFÉRENCES |
DIMENSIONS (mm) |
||||
|
PORTE PLEINE |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
POIDS (Kg) |
VOLUME (m³) |
|
AMCF126040 |
1200 |
600 |
400 |
79,75 |
0,31 |
|
AMCF126060 |
600 |
91,51 |
0,46 |
||
|
AMCF126080 |
800 |
107,1 |
0,61 |
||
|
AMCF128040 |
800 |
400 |
98,23 |
0,41 |
|
|
AMCF128060 |
600 |
110,97 |
0,61 |
||
|
AMCF128080 |
800 |
127,51 |
0,81 |
||
|
AMCF146040 |
1400 |
600 |
400 |
87,81 |
0,36 |
|
AMCF146060 |
600 |
101 |
0,53 |
||
|
AMCF146080 |
800 |
118,01 |
0,71 |
||
|
AMCF148040 |
800 |
400 |
112,63 |
0,48 |
|
|
AMCF148060 |
600 |
123,12 |
0,71 |
||
|
AMCF148080 |
800 |
141,09 |
0,94 |
||
|
AMCF166040 |
1600 |
600 |
400 |
98,14 |
0,41 |
|
AMCF166060 |
600 |
111,41 |
0,61 |
||
|
AMCF166080 |
800 |
129,82 |
0,81 |
||
|
AMCF168040 |
800 |
400 |
121,01 |
0,55 |
|
|
AMCF168060 |
600 |
135,25 |
0,81 |
||
|
AMCF168080 |
800 |
154,61 |
1,07 |
||
|
AMCF161040 |
1000 |
400 |
139,78 |
0,68 |
|
|
AMCF161060 |
600 |
154,98 |
1,01 |
||
|
AMCF161080 |
800 |
175,31 |
1,34 |
||
|
AMCF161240 |
1200 |
400 |
158,53 |
0,81 |
|
|
AMCF161260 |
600 |
174,69 |
1,21 |
||
|
AMCF161280 |
800 |
195,98 |
1,60 |
||
|
AMCF186040 |
1800 |
600 |
400 |
106,65 |
0,46 |
|
AMCF186050 |
500 |
113,98 |
0,57 |
||
|
AMCF186060 |
600 |
121,32 |
0,69 |
||
|
AMCF186080 |
800 |
141,16 |
0,91 |
||
|
AMCF188040 |
800 |
400 |
131,75 |
0,61 |
|
|
AMCF188050 |
500 |
139,56 |
0,76 |
||
|
AMCF188060 |
600 |
147,38 |
0,91 |
||
|
AMCF188080 |
800 |
168,19 |
1,21 |
||
|
AMCF181040 |
1000 |
400 |
139,78 |
0,68 |
|
|
AMCF181050 |
500 |
160,56 |
0,95 |
||
|
AMCF181060 |
600 |
168,86 |
1,13 |
||
|
AMCF181080 |
800 |
190,63 |
1,50 |
||
|
AMCF181240 |
1200 |
400 |
172,76 |
0,91 |
|
|
AMCF181250 |
500 |
181,53 |
1,14 |
||
|
AMCF181260 |
600 |
190,31 |
1,36 |
||
|
AMCF181280 |
800 |
213,05 |
1,80 |
||
|
AMCF203050 |
2000 |
300 |
500 |
90,82 |
0,33 |
|
AMCF203060 |
600 |
97,9 |
0,40 |
||
|
AMCF203080 |
800 |
117,73 |
0,52 |
||
|
AMCF204050 |
400 |
500 |
101,95 |
0,43 |
|
|
AMCF204060 |
600 |
109,27 |
0,51 |
||
|
AMCF206040 |
600 |
400 |
116,39 |
0,51 |
|
|
AMCF206050 |
500 |
124,2 |
0,64 |
||
|
AMCF206060 |
600 |
132,02 |
0,76 |
||
|
AMCF206080 |
800 |
153,28 |
1,01 |
||
|
AMCF208040 |
800 |
400 |
143,7 |
0,68 |
|
|
AMCF208050 |
500 |
152 |
0,85 |
||
|
AMCF208060 |
600 |
160,28 |
1,01 |
||
|
AMCF208080 |
800 |
182,51 |
1,34 |
||
|
AMCF208010 |
1000 |
199,58 |
1,67 |
||
|
AMCF201040 |
1000 |
400 |
165,96 |
0,85 |
|
|
AMCF201050 |
500 |
174,73 |
1,05 |
||
|
AMCF201060 |
600 |
183,52 |
1,26 |
||
|
AMCF201080 |
800 |
206,7 |
1,67 |
||
|
AMCF226060 |
2200 |
600 |
600 |
141,93 |
0,84 |
|
AMCF226080 |
800 |
164,63 |
1,11 |
||
|
AMCF228060 |
800 |
800 |
172,38 |
1,11 |
|
|
AMCF228080 |
800 |
196,04 |
1,47 |
||
|
AMCF221060 |
1000 |
600 |
197,36 |
1,38 |
|
|
RÉFÉRENCES 2 PORTES |
DIMENSIONS (mm) |
||||
|
PORTE PLEINE (x) |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
POIDS (Kg) |
VOLUME (m³) |
|
AMCF181050/2 |
1800 |
1000 |
500 |
166,76 |
0,95 |
|
AMCF181060/2 |
1800 |
1000 |
600 |
173,26 |
1,13 |
|
AMCF201040/2 |
2000 |
1000 |
400 |
165,96 |
0,85 |
|
AMCF201050/2 |
2000 |
1000 |
500 |
174,73 |
1,05 |
|
AMCF201240/2 |
2000 |
1200 |
400 |
195,03 |
1,02 |
|
AMCF201250/2 |
2000 |
1200 |
500 |
204,48 |
1,26 |
|
AMCF201260/2 |
2000 |
1200 |
600 |
213,94 |
1,50 |
|
AMCF221260/2 |
2200 |
1200 |
600 |
229,97 |
1,65 |
|
AMCF221280/2 |
2200 |
1200 |
800 |
255,95 |
2,19 |
|
AMCF221080/2 |
2200 |
1000 |
800 |
221,97 |
1,83 |

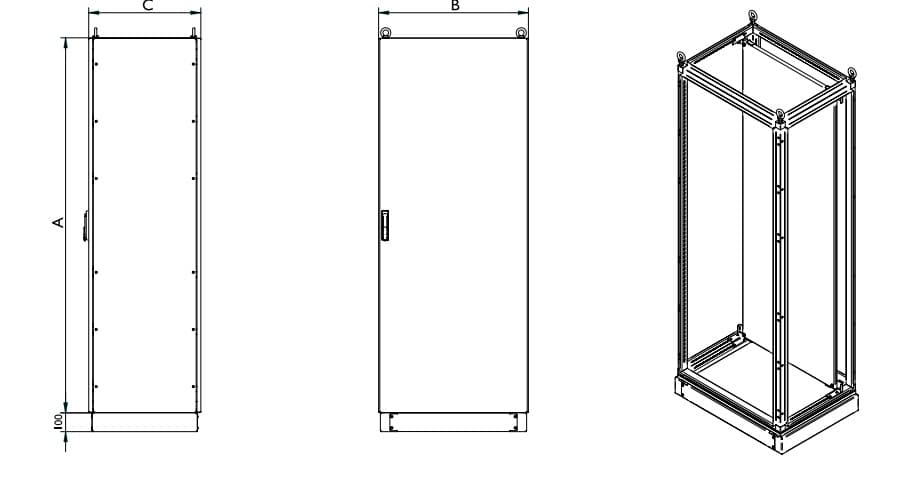

Croquis:
