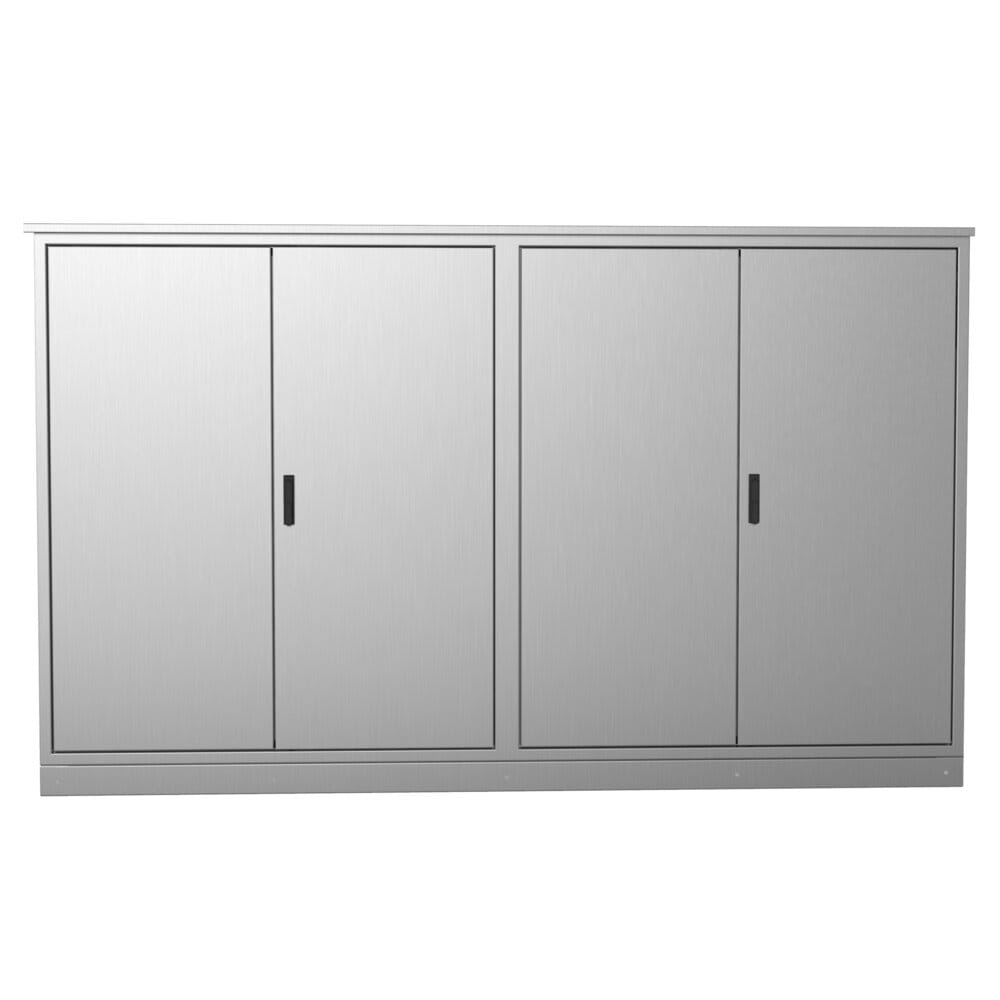

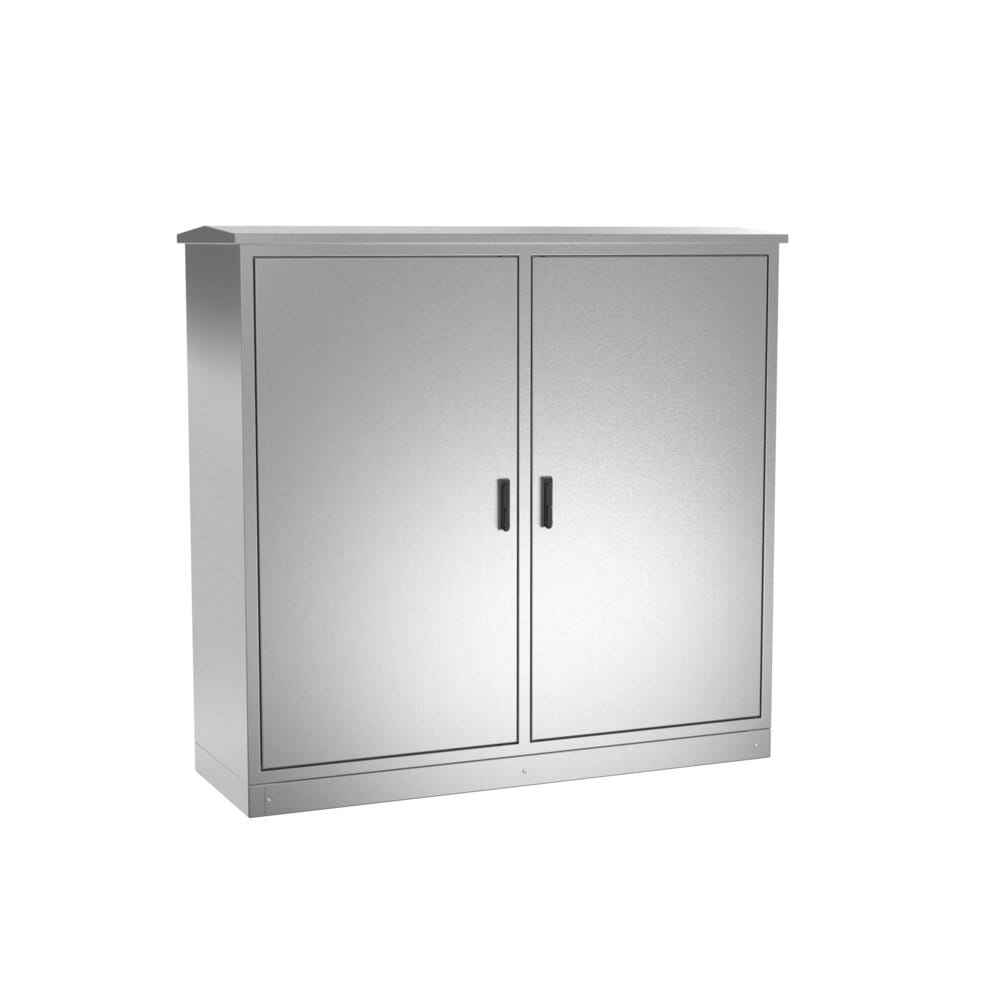

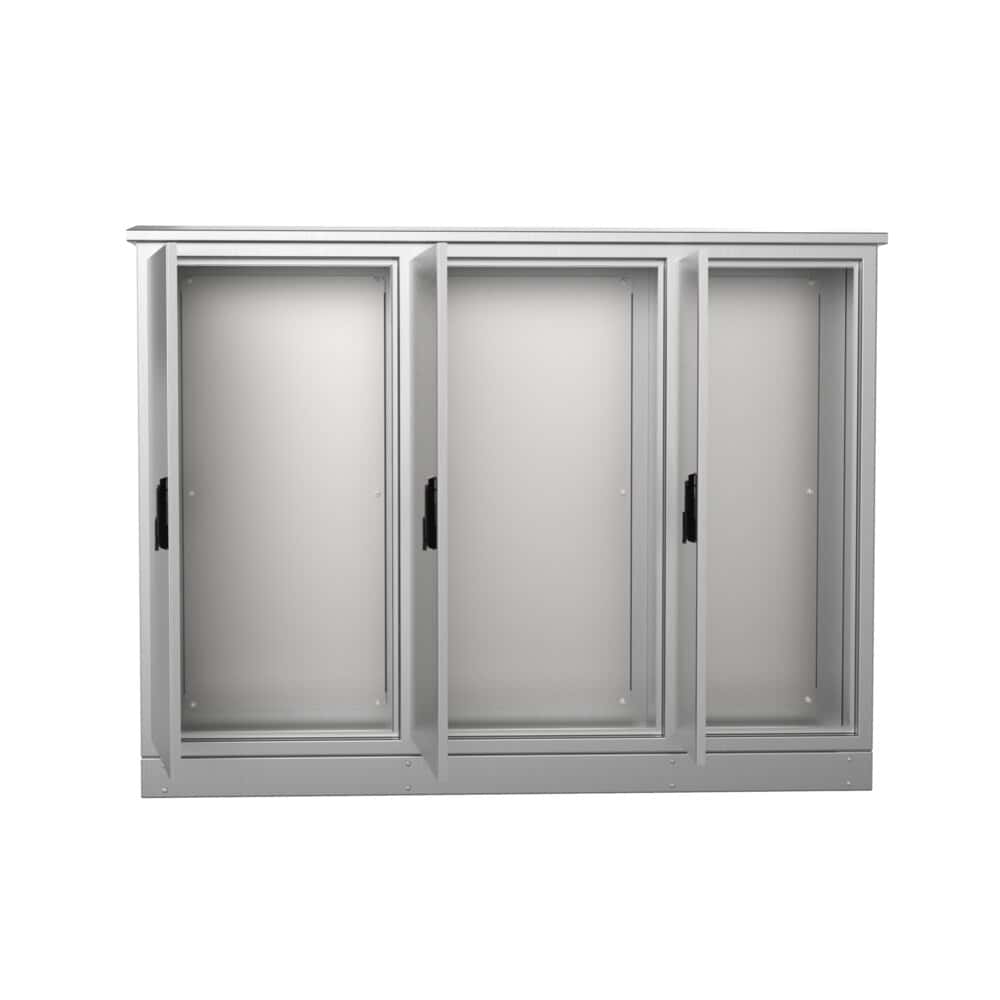

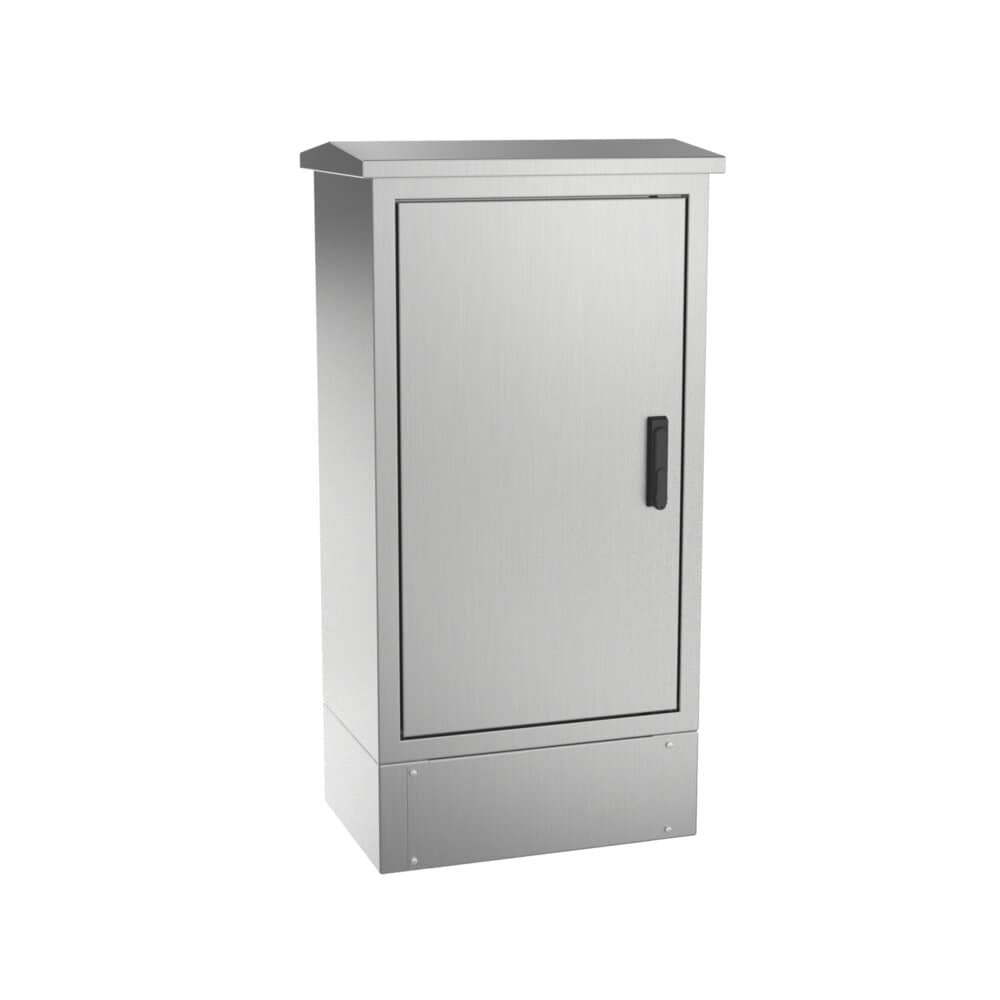

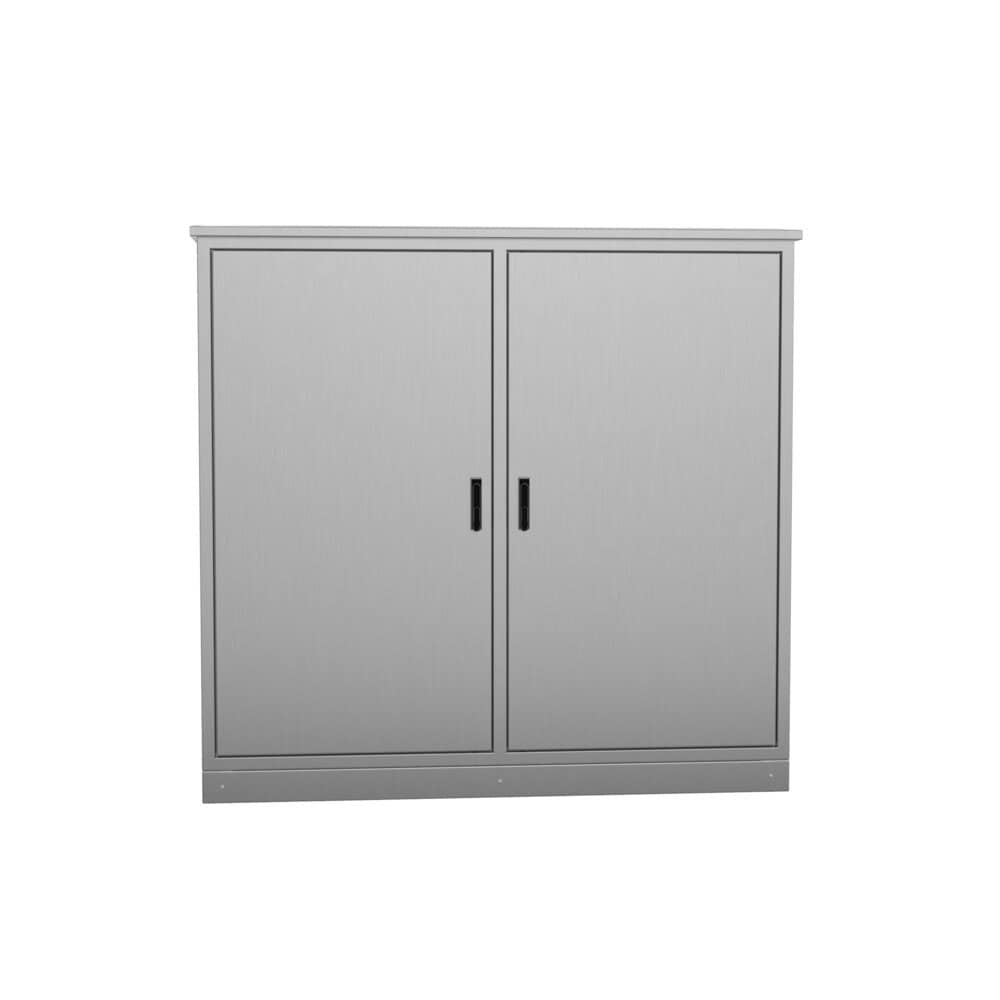

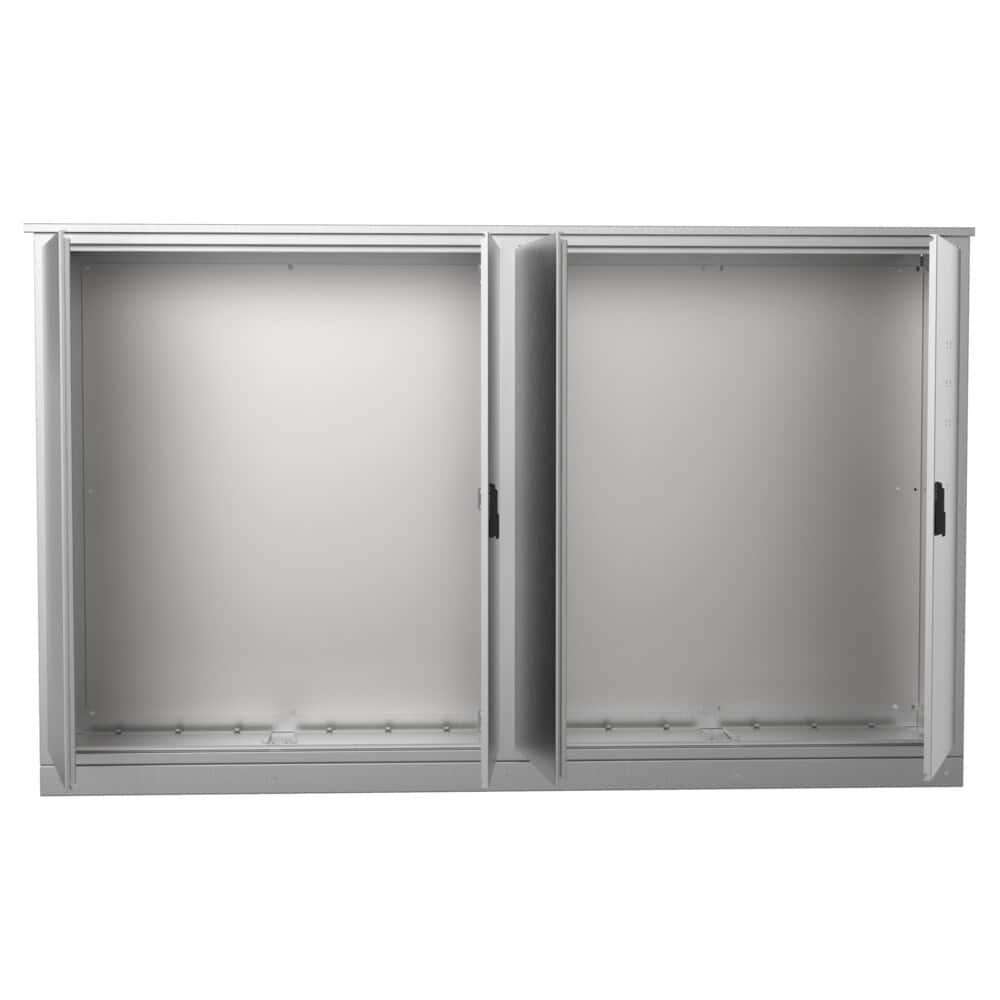

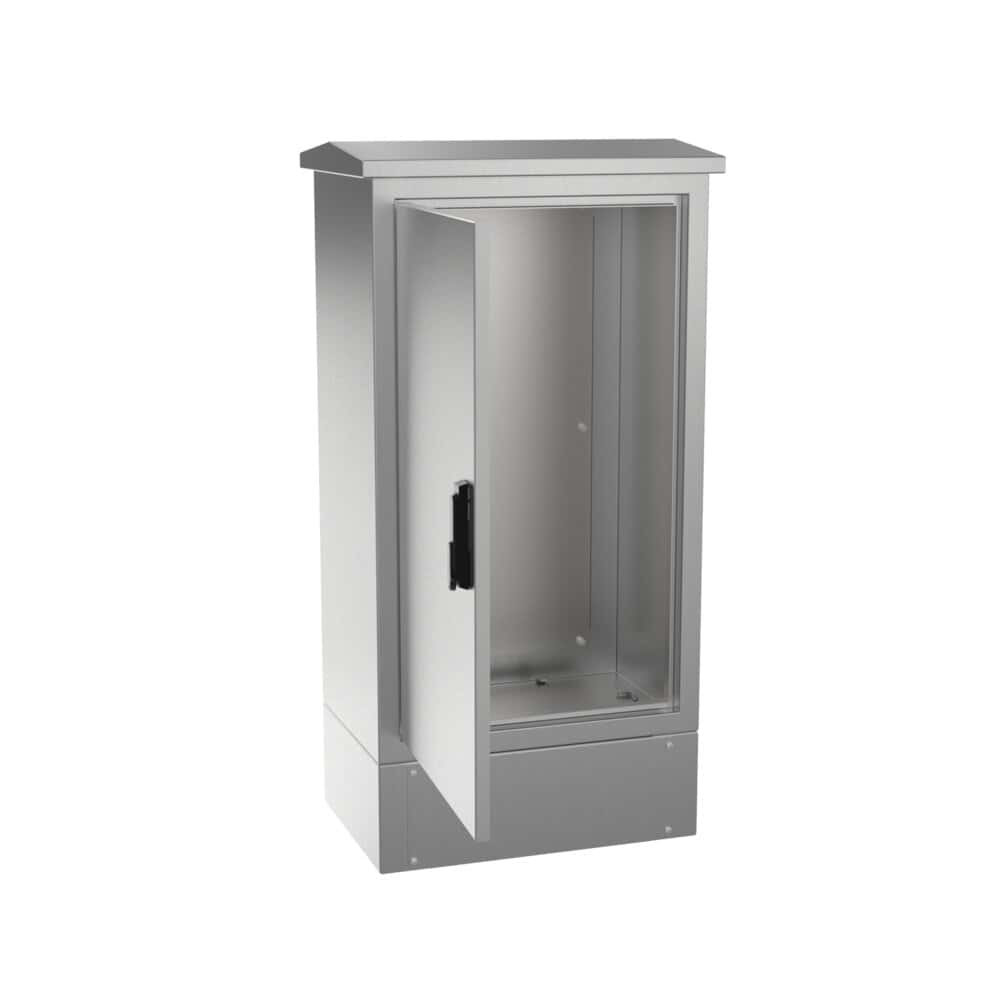

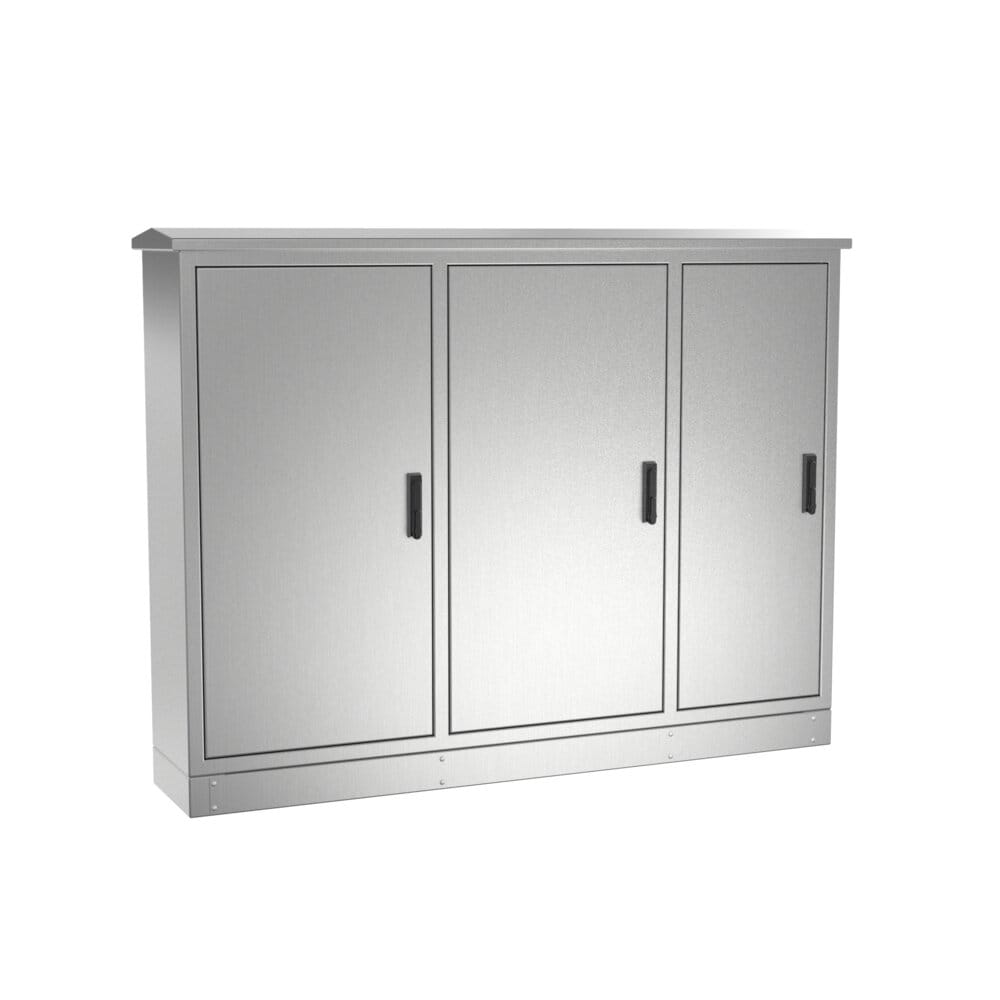

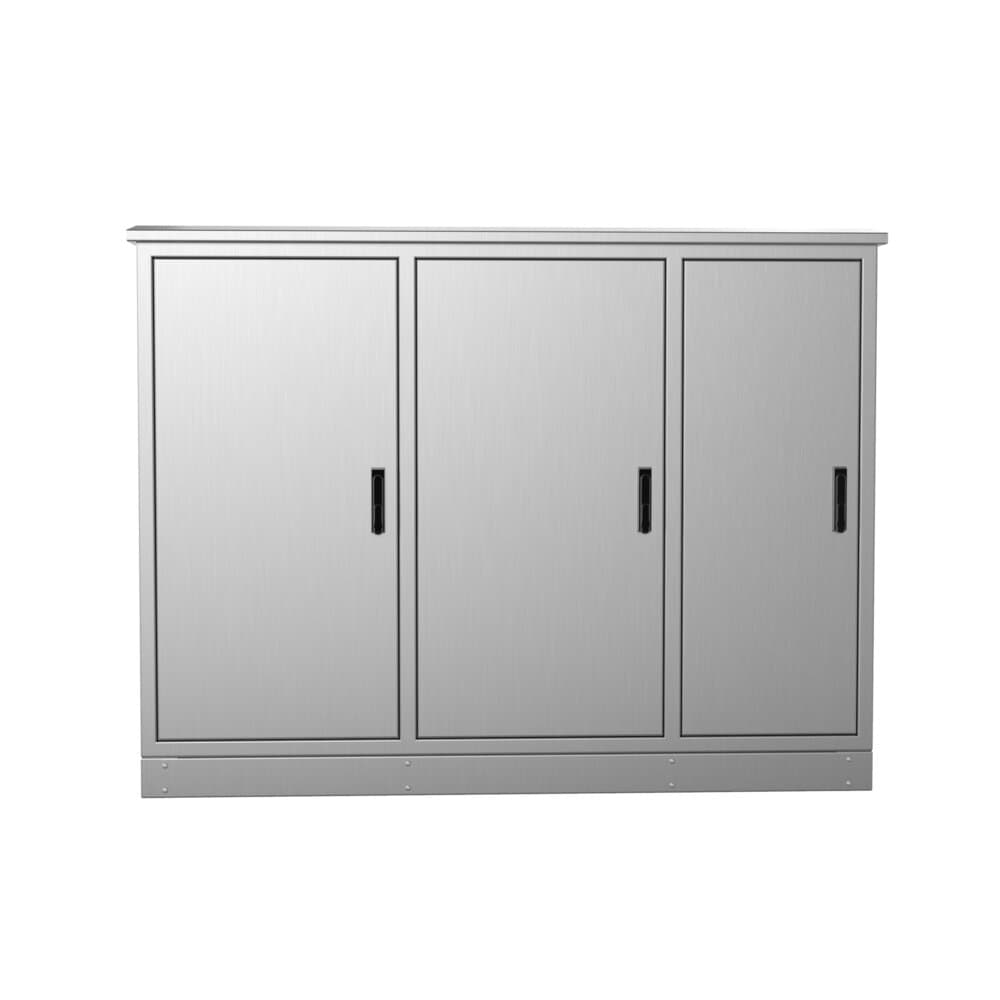

Armoire d’éclairage public en acier inox AISI 304. Robuste, développée et conçue pour une utilisation en extérieur, avec porte fourrée, fermeture à poignée giratoire antivandalisme de triple action et joint d'étanchéité hydrofuge homologué CE, UL.
Armoire d’éclairage public en acier inox AISI 304. Robuste, développée et conçue pour une utilisation en extérieur, avec porte fourrée, fermeture à poignée giratoire antivandalisme de triple action et joint d'étanchéité hydrofuge homologué CE, UL.
| Dimensions minimales | A=1000-1200mm B=600-800mm P=320-500mm |
|---|---|
| Dimensions maximales de la double porte | A=2200mm B=2400mm P=500mm |
| Dimensions minimales de la plaque | A=870-2070mm |
| Dimensions minimales de la plaque | B=475-2270mm |
| Épaisseur du corps | 1.5 mm | 15/10 mm 0.059 " | 16 Gauge |
| Ouverture de la porte | 120 ° |
| Type de porte | Porte aveugle |
| Type d'ouverture | Pivotante avec charnières invisibles |
| Système de fermeture | Poignée pivotante |
| Profondeur utile | 297.5-477.5 mm |
| Matériau | AISI 304L/AISI 316L |
| Finition | Satiné |
| Matériau de la plaque | Galvanisé |
| Joint étanche | Polyuréthane |
| Température de fonctionnement | -40°C a +100°C (reducida exposición +160ºC) |
| Tension maximale | 1000 V |
| Matériaux alternatifs | AISI 316L, Galvanisé, Aluminium |
|---|---|
| Matériau de la plaque intérieure | Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable |
| Joints alternatifs | silicone (-60 °C à + 180 °C), EMC |
| Zone usinable | Puerta: 858.5x412.8-2000x555.3, Lateral: 990x310-2190x490 |
|
RÉFÉRENCE |
DIMENSIONS (mm) |
||||||||
|
RÉFÉRENCE |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
OUVERTURE D'ACCÈS -GxH- |
PROFONDEUR UTILE -D- |
ZONE USINABLE |
DIMENSIONS PLAQUE -ExF- |
NB DE PORTES |
|
|
PORTE |
LATÉRAL |
||||||||
|
MVAD106032 |
1000 |
600 |
320 |
883×483 |
297,5 |
858.5×412.8 |
990 x 310 |
870 x 475 |
1 |
|
MVAD106040 |
400 |
377,5 |
990 x 390 |
||||||
|
MVAD106050 |
500 |
477,5 |
990 x 490 |
||||||
|
MVAD126032 |
1200 |
320 |
1083×483 |
297,5 |
1058.8×412.8 |
1190 x 310 |
1070 x 475 |
||
|
MVAD126040 |
400 |
377,5 |
1190 x 390 |
||||||
|
MVAD126050 |
500 |
477,5 |
1190 x 490 |
||||||
|
MVAD108032 |
1000 |
800 |
320 |
883×683 |
297,5 |
800×530 |
990 x 310 |
870 x 675 |
|
|
MVAD108040 |
400 |
377,5 |
990 x 390 |
||||||
|
MVAD108050 |
500 |
477,5 |
990 x 490 |
||||||
|
MVAD128032 |
1200 |
320 |
1083×683 |
297,5 |
1000×530 |
1190 x 310 |
1070 x 675 |
||
|
MVAD128040 |
400 |
377,5 |
1190 x 390 |
||||||
|
MVAD128050 |
500 |
477,5 |
1190 x 490 |
||||||
|
MVAD121032 |
1200 |
1000 |
320 |
1083×683 |
297,5 |
1058.5 x 322.3 et 1058.5 x 255.8 |
1190 x 310 |
1070 x 870 |
|
|
MVAD121040 |
400 |
377,5 |
1190 x 390 |
||||||
|
MVAD121050 |
500 |
477,5 |
1190 x 490 |
||||||
|
MVAD101232 |
1000 |
1200 |
320 |
883×1083 |
297,5 |
858.5 x 522.3 et 858.5 x 455.8 |
990 x 310 |
870 x 1070 |
|
|
MVAD101240 |
400 |
377,5 |
990 x 390 |
||||||
|
MVAD101250 |
500 |
477,5 |
990 x 490 |
||||||
|
MVAD801432 |
800 |
1400 |
320 |
683×1283 |
297,5 |
658.5 x 722.3 et 658.5 x 655.8 |
790 x 310 |
670 x 1270 |
2 |
|
MVAD101432 |
1000 |
883×1283 |
858.5 x 722.3 et 858.5 x 655.8 |
990 x 310 |
870 x 1270 |
||||
|
MVAD101440 |
400 |
377,5 |
990 x 390 |
||||||
|
MVAD101450 |
500 |
477,5 |
990 x 490 |
||||||
|
MVAD121432 |
1200 |
320 |
1083×1283 |
297,5 |
1058.5 x 722.3 et 1058.5 x 655.8 |
1190 x 310 |
1070 x 1270 |
||
|
MVAD121440 |
400 |
377,5 |
1190 x 390 |
||||||
|
MVAD121450 |
500 |
477,5 |
1190 x 490 |
||||||
|
MVAD141432 |
1400 |
320 |
1283×1283 |
297,5 |
1258.5 x 722.3 et 1258.5 x 655.8 |
1390 x 310 |
1270 x 1270 |
||
|
MVAD141440 |
400 |
377,5 |
1390 x 390 |
||||||
|
MVAD141450 |
500 |
477,5 |
1390 x 490 |
||||||
|
MVAD121632 |
1200 |
1600 |
320 |
1083×1483 |
297,5 |
1000 x 570 et 1000 x 570 |
1190 x 310 |
1070 x 1470 |
|
|
MVAD121640 |
400 |
377,5 |
1190 x 390 |
||||||
|
MVAD121650 |
500 |
477,5 |
1190 x 490 |
||||||
|
MVAD161832 |
1600 |
1800 |
320 |
1483×1883 |
297,5 |
1458.5 x 438.1 |
1590 x 310 |
1470 x 1670 |
3 |
|
MVAD161840 |
400 |
377,5 |
1590 x 390 |
||||||
|
MVAD161850 |
2000 |
500 |
477,5 |
1590 x 490 |
|||||
|
MVAD162050 |
1483×1883 |
1458.5 x 504.8 |
1590 x 490 |
1470 x 1870 |
|||||
|
MVAD182050 |
1800 |
1683×1883 |
1658.5 x 504.8 |
1790 x 490 |
1670 x 1870 |
||||
|
MVAD222050 |
2200 |
2083×1883 |
2058.5 x 504.8 |
2190 x 490 |
2070 x 1870 |
||||
|
MVAD122232 |
1200 |
2200 |
320 |
1083×2083 |
297,5 |
1058.5 x 571.4 |
1190 x 310 |
1070 x 2070 |
|
|
MVAD122240 |
400 |
377,5 |
1190 x 390 |
||||||
|
MVAD122250 |
500 |
477,5 |
1190 x 490 |
||||||
|
MVAD182450 |
1800 |
2400 |
1683×2283 |
1600 x 555.3 |
1790 x 490 |
1670 x 2270 |
|||
|
MVAD202450 |
2000 |
1883×2283 |
1800 x 555.3 |
1990 x 490 |
1870 x 2270 |
||||
|
MVAD222450 |
2200 |
2083×2283 |
2000 x 555.3 |
2190 x 490 |
2070 x 2270 |
||||
Séparation plaque de fond 30mm
