Armoire électrique fresh

Armoire électrique hygiénique avec grande capacité Série Fresh Tribeca, spécialement conçue pour l’industrie alimentaire. Sans ouvertures, charnières, gouttières, où les bactéries pourraient se longer.

Avec une ouverture facile en tournant la poignée avec quatre points de verrouillage, sans à-coup, facilité de montage à même le sol, souplesse et aisance de travail pour les montages.

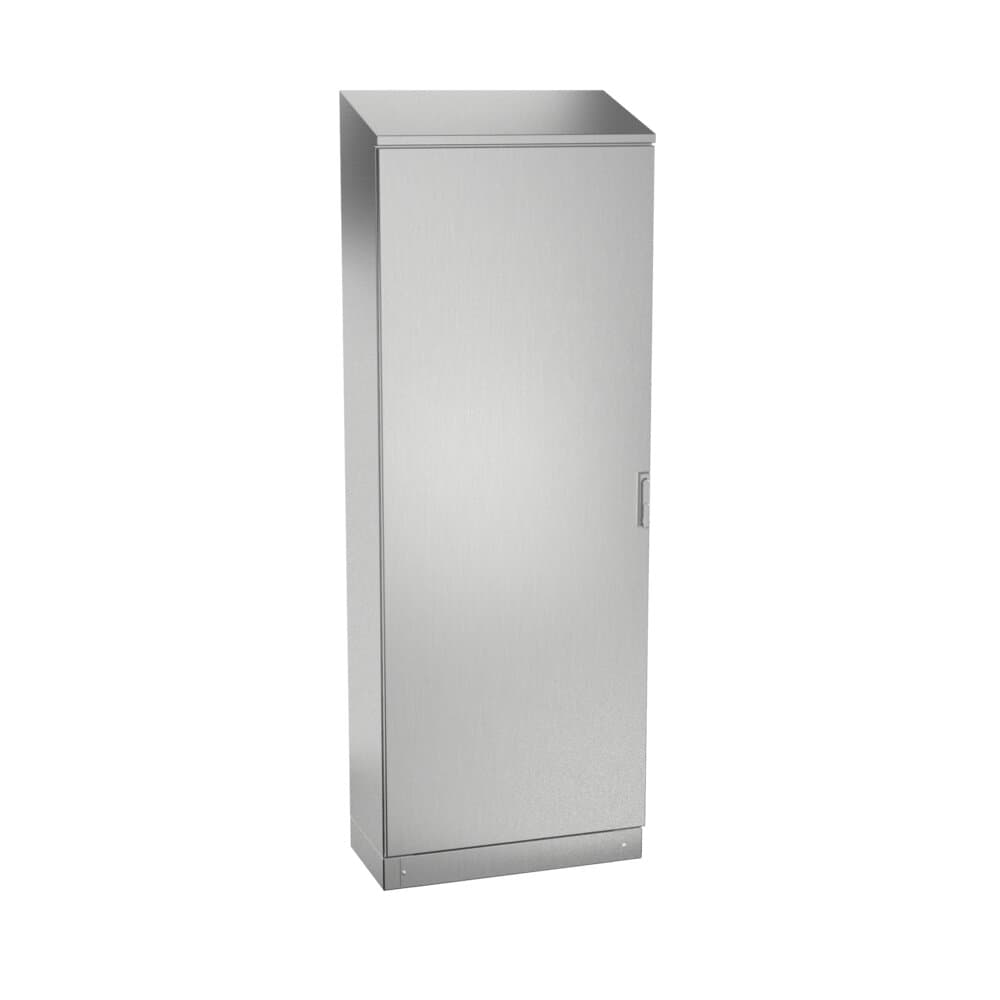

Armoire électrique fresh · vue principale

📄 Fiche technique armoire électrique fresh

DONNÉES TECHNIQUES

Dimensions minimales	A=1650-2000mm B=600-1000mm P=400-500mm
Dimensions maximales de la double porte	A=2000mm B=1600mm P=500mm
Dimensions minimales de la plaque	A=1520-1870mm
Dimensions minimales de la plaque	B=470-1470mm
Épaisseur du corps	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Type de porte	Porte aveugle
Type d'ouverture	Pivotante avec charnières invisibles
Système de fermeture	Poignée pivotante avec 4 points de verrouillage
Profondeur utile	375-475 mm
Matériau	AISI 304L/AISI 316L
Finition	Satiné
Matériau de la plaque	Galvanisé
Joint étanche	Polyuréthane
Température de fonctionnement	-40°C a +100°C (reducida exposición +160ºC)
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Matériaux alternatifs	AISI 316L, Galvanisé, Aluminium
Finitions alternatives	Peint en RAL 7035
Porte alternative	Porte avec panneau en polycarbonate, Porte avec vitre de sécurité
Matériau de la plaque intérieure	Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable
Joints alternatifs	silicone (-60 °C à + 180 °C)

Degré de protection IP69K

Socles, œillets et pieds métalliques

armoires en acier inoxydable AISI 316L

Il est livré avec un film protecteur qui évite les rayures et les éraflures lors de sa manipulation.

Fabrication monobloc assurant une étanchéité parfaite et une résistance aux chocs

Sans ouvertures où loger des bactéries

Avec une finition électropolie qui facilite l'écoulement des liquides et un joint hydrofuge qui empêche le dépôt de saleté et de bactéries

Ouverture de la porte à 120°. Ouverture standard à gauche, préciser si une ouverture à droite est souhaitée

Le tableau électrique est fourni de série avec une fermeture à levier à quatre points de verrouillage et des charnières dissimulées en acier inoxydable

Mesures adaptées sur commande

Charge maximale répartie 600 kg

Jusqu'à IP69K

Conçu spécialement pour l'industrie alimentaire et les salles blanches, les produits précuits, les entreprises laitières, viticoles ou tout autre lieu nécessitant un environnement propre

IP66 (IP55 sur deux portes) selon la Norme IEC 60529

Certification IP69K des armoires Delvalle

DIN EN ISO 14 159 Sécurité des machines – Exigences d'hygiène pour la conception des machines

Directive machines industrie alimentaire (2006/42/CE)

guide EHEDG de conception hygiénique, section 13

DIN EN 1672-2:2005 Exigences pour les machines de l'industrie alimentaire

Degré de résistance aux chocs IK10 selon la norme IEC 62262

Conforme à la réglementation de l'industrie alimentaire, matériaux en contact avec les aliments (CE 1935/2004)

Directive CE sur la basse tension 2014/35/UE

Directive RoHS

Certificat UL Nema 4x, 12, 3r et I sur demande. N° Dossier E342220

Tension maximale 1000 V

Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)

Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

RÉFÉRENCES 1 PORTE	DIMENSIONS (mm)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PROFONDEUR UTILE -D-	ZONE USINABLE		DIMENSIONS PLAQUE -ExF-	POIDS (Kg)	VOLUME (m³)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PROFONDEUR UTILE -D-	PORTE	LATÉRAL	DIMENSIONS PLAQUE -ExF-	POIDS (Kg)	VOLUME (m³)
HDT166040	1650	600	400	1447×500	375,5	1424×487,8	1614,8×344	1520×490	70,9	0,42
HDT168040	1650	800	400	1447×700	375,5	1424×687,8	1614,8×344	1520×690	93,05	0,56
HDT161040	1650	1000	400	1447×900	375,5	1424×887,8	1614,8×344	1520×890	111,4	0,70
HDT186040	1800	600	400	1597×500	375,5	1574×487,8	1764,8×344	1670×490	76,61	0,46
HDT186050	1800	600	500	1597×500	475,5	1574×487,8	1766×444	1670×490	84,69	0,57
HDT188040	1800	800	400	1597×700	375,5	1574×687,8	1764,8×344	1670×690	100,76	0,61
HDT188050	1800	800	500	1597×700	475,5	1574×687,8	1766×444	1670×690	107,21	0,76
HDT181040	1800	1000	400	1597×900	375,5	1574×887,8	1764,8×344	1670×890	120,24	0,76
HDT181050	1800	1000	500	1597×900	475,5	1574×887,8	1766×444	1670×890	127,18	0,95
HDT206040	2000	600	400	1797×500	375,5	1774×487,8	1964,8×344	1870×490	84,68	0,51
HDT206050	2000	600	500	1797×500	475,5	1774×487,8	1966×444	1870×490	93,46	0,64
HDT208040	2000	800	400	1797×700	375,5	1774×687,8	1964,8×344	1870×690	118,13	0,68
HDT208050	2000	800	500	1797×700	475,5	1774×687,8	1966×444	1870×690	118,13	0,85
HDT201040	2000	1000	400	1797×900	375,5	1774×887,8	1964,8×344	1870×890	133,58	0,85
HDT201050	2000	1000	500	1797×900	475,5	1774×887,8	1966×444	1870×890	140	1,05
