Inicio > Productos > Armarios y cajas nema type 3x-4x

Armarios y cajas nema type 3x-4x

Multitud de soluciones en nomativa Nema 3X, nema3RX, nema3SX, Nema 4 y Nema 4X.

Productos homologados: Luxor, Geo, Tribeca y Titan.

Descargas Técnicas Producto

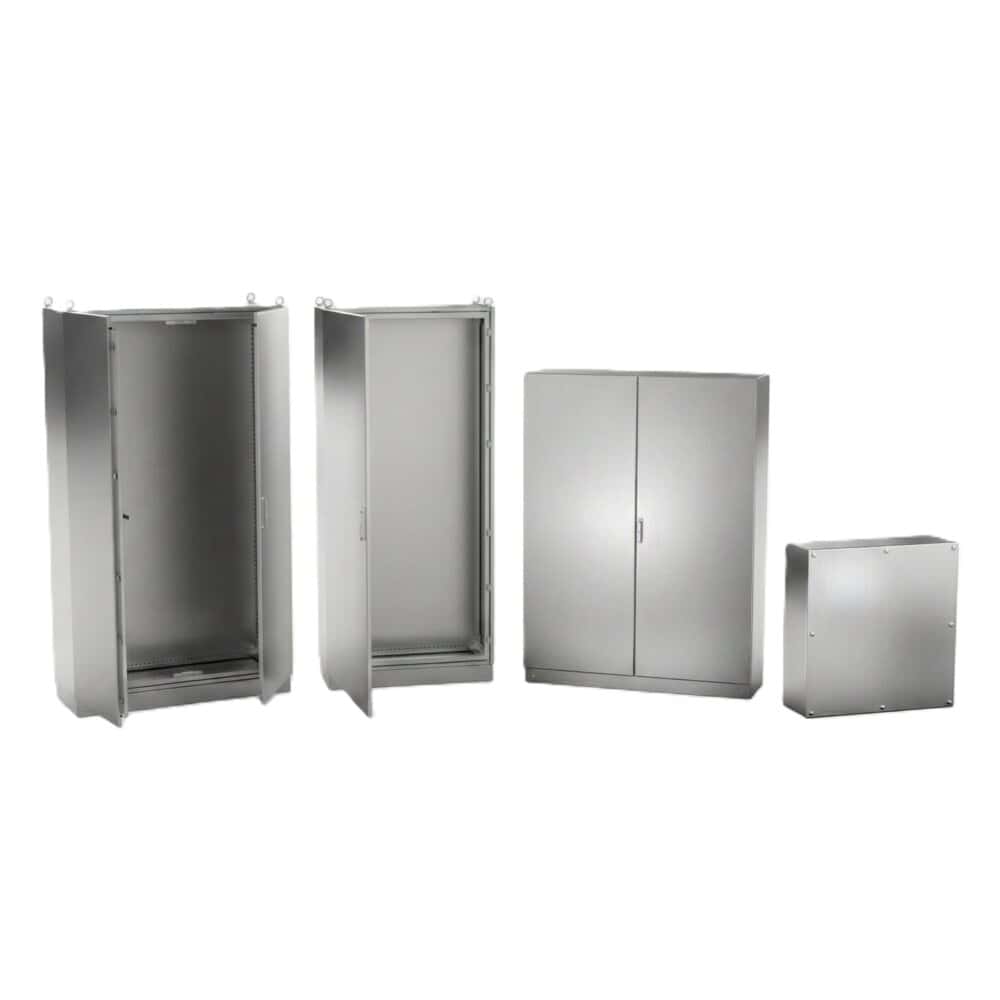

Armarios y cajas nema type 3x-4x: vista principal del producto
REFERENCIAS 1 PUERTA DIMENSIONES (mm)
PUERTA CIEGA (x) PUERTA POLICARBONATO (no IP69K) PUERTA POLICARBONATO + CONTRAPUERTA (no IP69K) ALTO -A- ANCHO -B- FONDO -C- BOCA ACCESO -GxH- FONDO ÚTIL -D- ÁREA MECANIZABLE MEDIDAS PLACA -ExF- PESO (Kg) VOLUMEN (m³)
PUERTA LATERAL
MVAB302015 MVAB302015T MVAB302015TC 300 200 155 260×153 125 220×76 270×125 264×147 4,65 0,01
MVAB383015 MVAB383015T MVAB383015TC 380 300 155 340×253 125 300×176 350×125 344×247 7,68 0,02
MVAB383021 MVAB383021T MVAB383021TC 380 300 210 340×253 180 300×176 350×180 344×247 8,57 0,03
MVAB404021 MVAB404021T MVAB404021TC 400 400 210 360×353 180 320×276 370×180 364×347 11,12 0,04
MVAB504021 MVAB504021T MVAB504021TC 500 400 210 460×353 180 420×276 470×180 464×347 13,51 0,05
MVAB505021 MVAB505021T MVAB505021TC 500 500 210 460×453 180 420×376 470×180 464×447 16,2 0,06
MVAB705021 MVAB705021T MVAB705021TC 700 500 210 660×453 180 620×376 670×180 664×447 21,55 0,08
MVAB604021 MVAB604021T MVAB604021TC 600 400 210 560×353 180 520×276 570×180 564×347 15,74 0,06
MVAB605021 MVAB605021T MVAB605021TC 600 500 210 560×453 180 520×376 570×180 564×447 18,88 0,07
MVAB606021 MVAB606021T MVAB606021TC 600 600 210 560×553 180 520×476 570×180 564×547 22 0,08
MVAB806030 MVAB806030T MVAB806030TC 800 600 300 760×553 270 720×476 770×270 764×547 31,35 0,16
MVAB808030 MVAB808030T MVAB808030TC 800 800 300 760×753 270 720×676 770×270 764×747 41,5 0,21
MVAB108030 MVAB108030T MVAB108030TC 1000 800 300 960×753 270 920×676 970×270 964×747 50,69 0,26
MVAB128030 MVAB128030T MVAB128030TC 1200 800 300 1160×753 270 1120×676 1170×270 1164×747 59,47 0,31
MVAB101030 MVAB101030T MVAB101030TC 1000 1000 300 960×953 270 920×876 970×270 964×947 61,17 0,32
MVAC121030 MVAC121030T MVAC121030TC 1200 1000 300 1090×890 275 1000×790 1170×265 1070×870 78,82 0,46
MVAC101230 MVAC101230T MVAC101230TC 1000 1200 300 890×1090 275 800×990 970×265 870×1070 78,76 0,39
MVAC121230 MVAC121230T MVAC121230TC 1200 1200 300 1000×1000 275 1000×990 1170×265 1070×1070 92,09 0,39
REFERENCIAS 2 PUERTAS DIMENSIONES (mm)
PUERTA CIEGA (x) ALTO -A- ANCHO -B- FONDO -C- BOCA ACCESO -GxH- FONDO ÚTIL -D- ÁREA MECANIZABLE MEDIDAS PLACA -ExF-
PUERTA LATERAL
MVAB806030D 800 600 300 746×546 270 720×217,5 y 720×173,5 720×240 740×540
MVAB808030D 800 800 300 746×746 270 720×317,5 y 720×273,5 720×240 740×740
MVAB108030D 1000 800 300 946×746 270 920×317,5 y 920×273,5 970×240 940×740
MVAB128030D 1200 800 300 1146×746 270 1120×317,5 y 1120×273,5 1170×240 1140×740
MVAB101030D 1000 1000 300 946×946 270 920×417,5 y 920×373,5 970×240 940×940
MVAB121030D 1200 1000 300 1146×946 270 1120×617,5 y 1120×573,5 1170×240 1140×940
MVAB121230D 1200 1200 300 1146×1146 270 1120×717,5 y 1120×673,5 1170×240 1140×1140

Accesorios:

Caja inoxidable mural luxor IP66AA: vista principal del producto

Armario inoxidable mural luxor IP66
Armario eléctrico inoxidable compacto tribeca IP66: vista principal del producto

Armario eléctrico inoxidable compacto tribeca IP66
Armario inoxidable modular titan IP66: vista principal del producto

Armario inoxidable modular titan IP66
Caja inoxidable de terminales geo IP66: vista principal del producto

Caja inoxidable de terminales geo IP66
