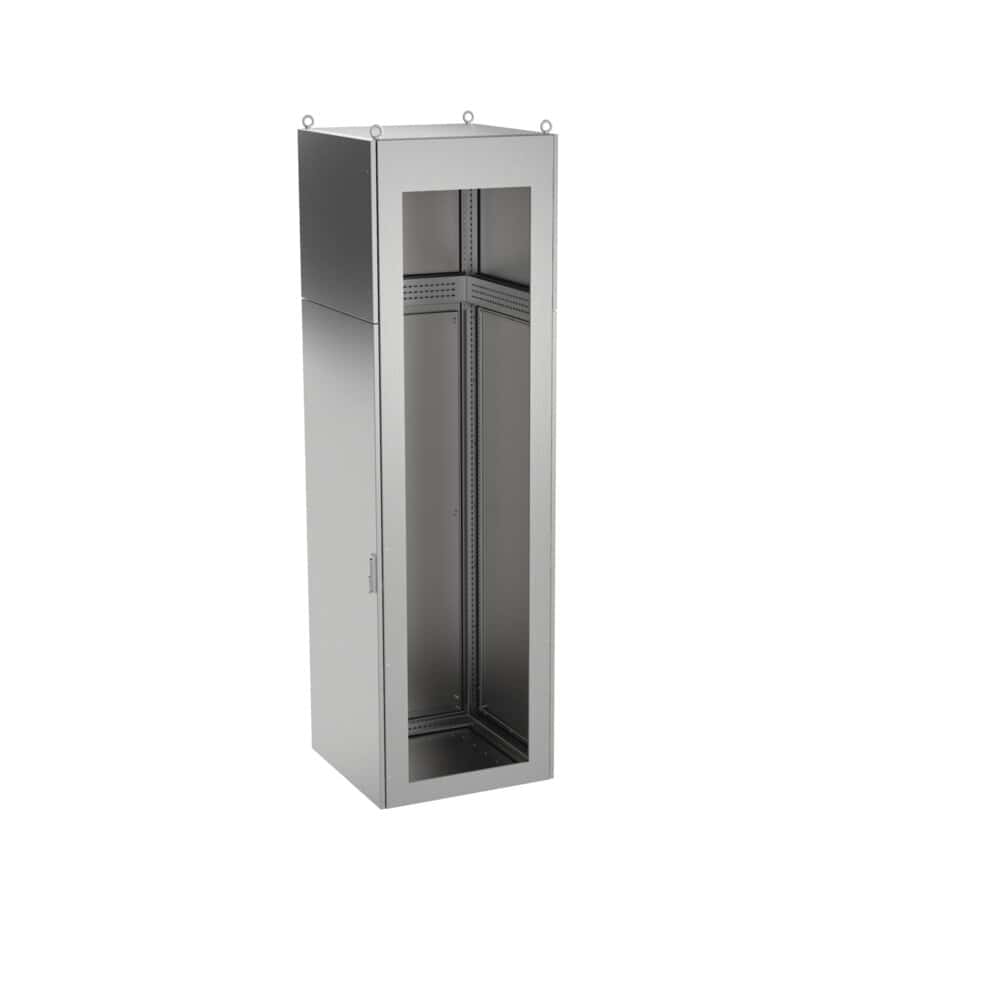

Cabinet faite avec un profil modulaire. Capable de supporter des tensions élevées et mécaniques. Une conception unique en acier AISI 304L poli. Capacité jusqu’à 624 modules dans une seule armoire.
Cabinet faite avec un profil modulaire. Capable de supporter des tensions élevées et mécaniques. Une conception unique en acier AISI 304L poli. Capacité jusqu’à 624 modules dans une seule armoire.
| Dimensions minimales | A=1200-2200mm B=600-1000mm P=800-800mm |
|---|---|
| Dimensions maximales de la double porte | A=2200mm B=1200mm P=800mm |
| Épaisseur du corps | 1.5 mm | 15/10 mm 0.059 " | 16 Gauge |
| Ouverture de la porte | 120 ° |
| Type de porte | Porte avec panneau en polycarbonate, Porte avec vitre de sécurité |
| Type d'ouverture | Pivotante avec charnières invisibles |
| Système de fermeture | Poignée pivotante avec 4 points de verrouillage |
| Matériau | AISI 304L/AISI 316L |
| Finition | Satiné |
| Joint étanche | Polyuréthane |
| Température de fonctionnement | -40°C a +100°C (reducida exposición +160ºC) |
| Tension maximale | 1000 V |
| Matériaux alternatifs | AISI 316L, Galvanisé, Aluminium |
|---|---|
| Finitions alternatives | Peint en RAL 7035 |
| Porte alternative | Porte aveugle |
| Matériau de la plaque intérieure | Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable, Plaque de montage galvanisée |
| Joints alternatifs | silicone (-60 °C à + 180 °C), EMC |
|
RÉFÉRENCES |
DIMENSIONS (mm) |
||||
|
ACIER INOXYDABLE AISI 304L |
ACIER INOXYDABLE AISI 316L |
MODULES |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
|
MVDT302015 |
MVDT302015-316 |
10 |
300 |
200 |
150 |
|
MVDT383015 |
MVDT383015-316 |
24 |
380 |
300 |
150 |
|
MVDT383021 |
MVDT383021-316 |
24 |
380 |
300 |
210 |
|
MVDT504021 |
MVDT504021-316 |
45 |
500 |
400 |
210 |
|
MVDT604021 |
MVDT604021-316 |
60 |
600 |
400 |
210 |
|
MVDT705025 |
MVDT705025-316 |
90 |
700 |
500 |
250 |
|
MVDT806030 |
MVDT806030-316 |
120 |
800 |
600 |
300 |
|
MVDT108030 |
MVDT108030-316 |
200 |
1000 |
800 |
300 |
|
MVDT128030 |
MVDT128030-316 |
240 |
1200 |
800 |
300 |
* Armoire de distribution compacte design Tribeca IP66 Séparation plaque de fond 20mm
