PH120 boîte resistant aux incendies

Boîtes de dérivation PH120 résistant aux incendies, coupe-feu ph120 résistance de deux heures à +850 ºC de température. Delvalle les armoires & coffrets ont été testés avec succès dans les normes anti-feu.

Delvalle conçoit et fabrique des armoires, coffrets, Boites électriques pour les zones à températures extrêmes, elles sont conçues avec l'étanchéité requise pour les armoires électriques (IP66) en fonction de leur emplacement et avec la durabilité maximale à la corrosion, il est possible d'utiliser AISI 304L ou AISI 316L (marine).

Nous avons différentes tailles et conceptions personnalisées pour des boîtes de jonction coupe-feu avec des ouvertures à vis ou avec des charnières.

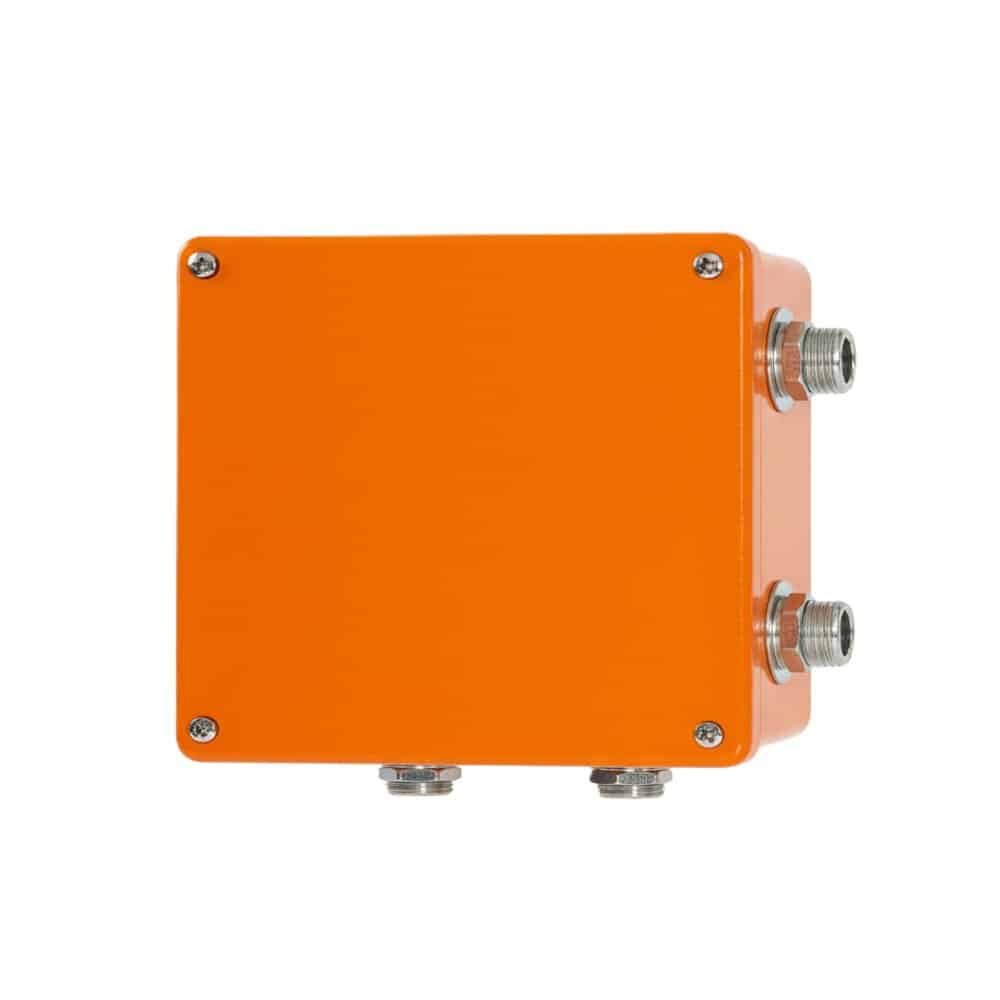

PH120 boîte resistant aux incendies : vue principale du produit

📄 Fiche technique ph120 boîte resistant aux incendies

DONNÉES TECHNIQUES

Dimensions minimales	A=120-600mm B=120-600mm P=80-300mm
Épaisseur du corps	1.2 mm \| 12/10 mm 0.0472 " \| 18 Gauge
Type de porte	Porte aveugle
Type d'ouverture	Vissée
Matériau	AISI 304L/AISI 316L
Finition	Peint
Matériau de la plaque	Galvanisé
Température de fonctionnement	aseguran la continuidad eléctrica durante 120 minutos a 842ºC de temperatura constante

OPTIONS ALTERNATIVES

Matériaux alternatifs	AISI 316L
Ouverture alternative de la porte	Apertura de puerta con bisagras

Fabrication d'armoires personnalisées

armoires à charnières

système de montage mural

Boîtiers en acier inoxydable AISI 316L

Armoires avec finition en peinture orange RAL 2004

Les coffrets “Geo-Fire” PH120 assurent la continuité électrique pendant 120 minutes à une température constante de 842°C

Résistance extrême aux conditions environnementales

Fonctionnement constant en conditions adverses de température

Différents types de bornes céramiques

Boîtes anticorrosion fabriquées en acier inoxydable AISI 304L

armoires électriques

Armoires électriques ferroviaires

Milieux marins

UNE EN 50200 résistant au feu

Armoires PH120

Étanchéité IP66 (W) selon la norme IEC EN 62208

Degré de résistance aux impacts IK10 selon la norme IEC 62208 et EN 62262

Construction selon la Directive UE basse tension 2014/35/UE

Normes UL NEMA 4X, 12, 3R et 1

Résistance à la corrosion C5M, selon la norme ISO 12944 (AISI 316)

Respectent Intégralement la Norme RoHS

Conformité au schéma WRAS

RÉFÉRENCES	DIMENSIONS (mm) ET NB MAX. DE BORNES
BOÎTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	SECTION DES BORNES (mm²)
BOÎTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	2,5	4	6	10	16	35
GEO121280FR	120	120	80	8	8	4	–	–	–
GEO121680FR	160	120	80	12	12	8	8	6	–
GEO132690FR	130	260	90	24	24	20	12	12	–
GEO151580FR	150	150	80	10	10	6	6	4	–
GEO161690FR	160	160	90	12	12	8	–	6	–
GEO162690FR	260	160	90	24	24	20	12	12	10
GEO252512FR	250	250	120	24	24	20	12	12	10
GEO253512FR	250	350	120	32	32	24	20	16	14
GEO254015FR	250	400	150	36	36	28	24	20	16
GEO404015FR	400	400	150	72	72	65	48	40	16
GEO256015FR	600	250	150	52	52	44	40	32	24
GEO406015FR	600	400	150	104	104	88	80	64	24
GEO605025FR	500	600	250	104	104	88	80	64	40
GEO606015FR	600	600	150	156	156	132	–	96	50
Version: UL Nema 4x, 12, 3r and 1 Standard	Add "UL" to the reference.
Version: IP67	Add "67" to the reference.
Version: IP69K	Add "/69" to the reference.

* Geo Fire IP66 Series PH120 Fire Resistant Box Design – Electrical Continuity 120 min at 842ºC
